半圈套管式轴耦合联轴器结构设计

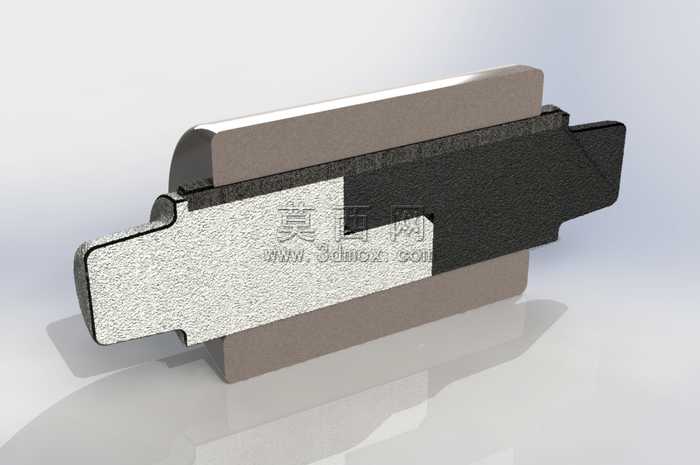

本作品为半圈套管耦合结构的轴连接部件，采用SolidWorks完成全参数化三维建模，建模过程中优先以基准轴、基准面为定位参照，先绘制核心的半圈套管基体轮廓，通过拉伸凸台生成基础实体，再针对轴段配合的卡位结构进行切除拉伸操作，精准还原卡接定位的凹凸槽特征，保证两个半合套管能够精准扣合在对接轴段外侧。建模阶段严格遵循机械设计的公差配合逻辑，对套管与轴接触的内弧面、两半套管对接的贴合面都做了重合配合约束，确保装配状态下无结构干涉。渲染环节采用Keyshot完成材质与光影设置，将半圈套管的主体金属部分赋予磨砂合金钢材质，调整粗糙度参数模拟实际金属加工后的哑光质感，对接卡位的黑色嵌合部件赋予硬质工程塑料材质，调整反射率区分不同部件的材质差异；场景采用柔和的影棚布光，添加地面反射效果突出部件的立体轮廓，多角度展示半合结构的装配形态。结构设计上采用对半拆分的套管形式，无需将轴件整体穿入套体即可完成轴段的耦合连接，套管外侧设置的轴向定位凸台能够卡入轴件对应的定位槽内，传递扭矩的同时限制轴向窜动，两半套管扣合后可通过外围紧固件完成锁紧，相比整体式套筒联轴器安装维护更加便捷，适用于中小扭矩的轴系传动场景。设计过程中重点考量了结构的工艺可行性，所有棱边都添加了符合加工要求的倒角特征，避免应力集中，内弧面的尺寸参数匹配常规标准轴径，具备实际工程应用的参考价值，模型同时导出了STEP、IGES等通用三维格式，可适配多数三维软件打开编辑，方便设计者在此基础上做参数调整适配不同的轴系连接需求。
