标准六角螺母SolidWorks建模设计作品

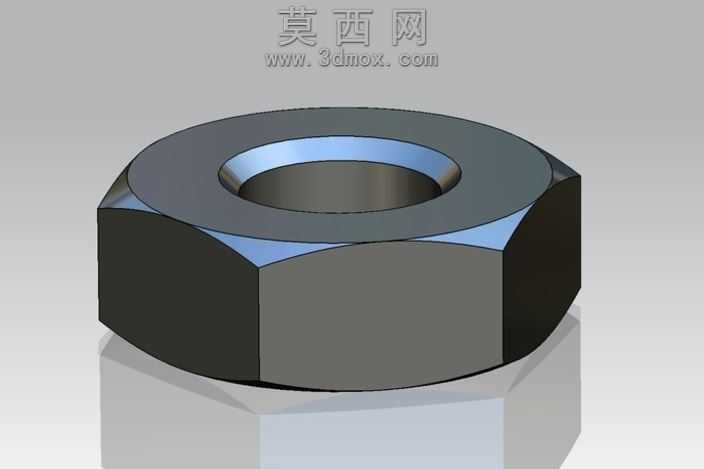

本作品为标准六角螺母的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先从螺母的核心结构特征出发，先绘制正六边形的外轮廓草图，通过拉伸命令生成螺母的基体主体，随后针对内螺纹结构，先完成内孔的切除拉伸，再通过软件的螺旋线命令绘制符合标准螺距的螺纹路径，结合牙型截面扫描切除生成真实的内螺纹结构，还原螺母与螺栓配合的核心功能结构。建模过程中严格遵循普通六角螺母的通用尺寸规范，对螺母上下端面的倒角特征做了精细化处理，通过倒角命令在端面与内孔、外六面的交接处生成符合工艺要求的倒角结构，既还原了实际五金零件的加工特征，也避免了模型出现尖锐棱角的不合理结构。材质与渲染阶段，为模型赋予了接近碳钢材质的金属外观，调整材质的粗糙度、反射率参数，模拟经过表面氧化处理的发黑螺母质感，在场景中添加柔和的环境光与定向光源，通过光影效果凸显螺母六棱柱面的棱边结构、端面的平整质感以及内螺纹的螺旋纹理细节，同时添加地面反射效果提升模型的真实感，让渲染效果贴近工业零件的实物展示效果。设计思路上，采用参数化关联设计的方式，将螺母的对边尺寸、厚度、内孔直径、螺距等核心尺寸设置为可调整参数，后续可通过修改参数快速生成不同规格的六角螺母模型，适配不同的机械装配场景需求。建模过程中对特征顺序做了合理规划，先完成基体特征再添加细节特征，保证模型特征树逻辑清晰，便于后续的编辑修改，同时对螺纹收尾处做了平滑处理，避免扫描切除特征出现破面、变形等问题，保证模型的几何完整性，可直接用于装配验证、工程图导出、3D打印等后续应用场景。整个模型完整还原了六角螺母的所有结构细节，包括外六方的夹持面、内螺纹的啮合结构、端面的倒角工艺特征，结构严谨符合机械设计标准，可作为通用机械零部件库的标准件使用，也可作为机械建模学习的参考案例，帮助学习者掌握标准紧固件的建模流程、参数化设计方法以及金属零件的渲染技巧，理解标准件从尺寸规范到三维建模落地的完整设计逻辑。
