SAMMAX薄板型温控恒温器结构设计

　　这款薄板结构的温控元件，核心应用场景集中在小功率电热类民用与工业设备的过热保护、温度阈值通断控制场景，常见于小型加热器具、车载温控模块、低压配电回路的过热切断工位，属于被动式热触发执行器件，不需要额外供电即可依靠感温元件的形变完成电路通断动作。从实际使用逻辑来看，这类器件的核心用途是在被控区域温度达到设定阈值时，通过内部机械结构的位移推动触点动作，切断或接通回路，实现温度超限保护或者定温控制，相比电子式温控方案，它的抗干扰能力更强，在强电磁干扰、电压波动较大的工况下也能稳定触发，不存在程序跑飞、电子元件老化失效的额外风险，适合对可靠性要求较高、控制逻辑简单的温控工位。

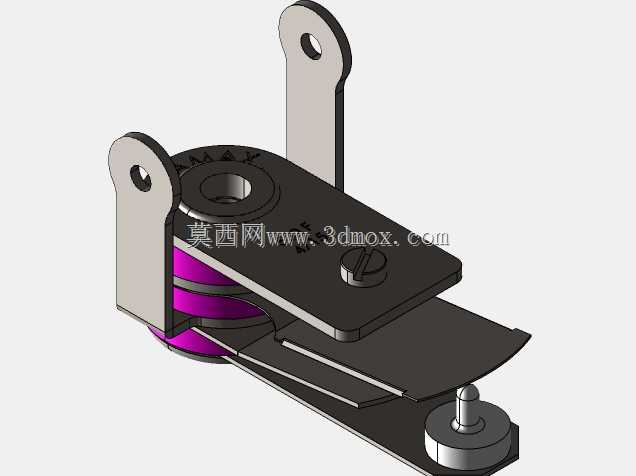

　　从功能特性上拆解，该结构采用叠层式薄板布局，核心感温部分为层叠布置的热双金属片组件，当环境温度升高到设定值时，双金属片因两种金属热膨胀系数差异产生定向弯曲形变，推动上层的绝缘拨片动作，带动触点端完成通断切换；结构两侧伸出的带孔安装耳是主要的固定边界，安装耳的孔位为通孔设计，适配M3规格的紧固件，两个安装耳的中心距在设计时预留了足够的安装公差，允许固定孔位存在±0.2mm的位置偏差，降低配套安装基座的加工精度要求。触点端的顶杆为金属材质，表面做了镀镍防锈处理，顶杆的行程控制在1.2mm以内，既保证足够的触点压力避免接触电阻过大，又不会因为行程过长导致双金属片产生塑性形变，影响重复动作的精度。

　　设计思路上，整个结构优先考虑了动作可靠性与装配便捷性，所有薄板零件都采用冲压工艺成型，不需要复杂的机加工工序，适合大批量量产；上层的盖板采用黑色绝缘涂层处理，既可以隔绝带电部件与外部安装结构的导电风险，又能在盖板表面直接激光刻印温度参数、品牌标识，不需要额外粘贴铭牌。层叠的双金属片组件与底座之间设置了绝缘隔片，避免双金属片带电时与金属底座导通，同时隔片采用耐高温的玻纤增强材料，在长期高温工作环境下不会产生形变收缩，保证动作行程的稳定性。安装耳与主体底座采用一体化冲压成型，没有额外的铆接工序，避免长期使用后铆接位置松动导致安装位置偏移，影响温控触发的精度。

　　从安装边界来看，整个器件的总高度控制在18mm以内，横向最大宽度为32mm，纵向总长度为45mm，属于紧凑型的薄板温控器件，适合安装在空间局促的设备内部，比如加热管的侧壁、电机绕组的端部、电路板的发热元件旁；安装时需要保证感温面与被控发热部件紧密贴合，中间不能存在空气间隙，否则会因为热阻过大导致触发温度滞后，实际选型时需要根据被控设备的最高工作温度选择对应动作温度的规格，同时要匹配触点的额定电流参数，避免大电流工况下触点熔接失效。结构上的调节螺钉位于盖板表面，用于出厂时校准动作温度阈值，装配完成后会点胶固定，用户使用时不需要自行调整，避免因参数偏移导致温控失效。整个结构的运动部件没有额外的复位弹簧，依靠双金属片降温后的回弹带动触点复位，属于自动复位型温控器件，当温度降低到复位阈值时会自动接通回路，不需要人工手动复位，适合无人值守的温控保护场景。
