TOF-3V300CP型激光检测传感装置

　　在自动化产线的物料到位检测、立体仓储的货位高度识别、AGV小车的行进避障场景里，这类飞行时间原理的激光检测装置是核心感知部件，区别于普通漫反射光电开关，它依靠激光发射到接收的时间差计算目标距离，不会受被测物体表面颜色、反光率差异的过度干扰，在深色橡胶件、高光金属件混合检测的工位上，能大幅降低误触发概率。从结构设计来看，这款传感装置采用方型壳体布局，壳体边角做了内嵌式安装孔位设计，四个角的安装沉孔直接集成在壳体主体上，不需要额外附加安装支架就能直接固定在设备型材或者安装板上，安装孔的位置公差控制在±0.1mm范围内，适配工业现场常用的M3/M4安装螺丝，安装面做了0.2mm的止口设计，贴装时能和安装基准面完全贴合，

　　不会出现长期震动后的偏移问题。壳体正面的调节区域做了内凹式防护，两个调节旋钮和状态指示灯都藏在凹槽内，避免现场安装调试时工具磕碰损坏旋钮，顶部的出线端做了防弯折的应力释放结构，线缆反复弯折也不会出现内部线芯断裂的问题，侧面的散热筋条沿着壳体长边布置，在连续通电工作的状态下，能把内部驱动电路板产生的热量快速传导到壳体外部，保证长时间工作时测距精度不会因为温漂出现偏移。实际选型时需要注意它的安装边界，壳体整体厚度控制在20mm以内，宽度和长度的比例适配紧凑安装空间，在设备侧方安装时不会超出型材外沿，避免被过往的工件、托盘剐蹭；检测端的光学窗口做了一定角度的内倾，能减少现场粉尘、切削液飞溅直接附着在镜片上的概率，

　　日常维护只需要定期用无尘布擦拭镜片表面就能保证检测精度，不需要频繁拆解校准。功能层面，它的检测距离覆盖从近距到3米的常用工业检测区间，输出信号可以直接对接PLC的数字量输入端口，不需要额外加装信号放大模块，状态指示灯在检测到目标时会输出高亮绿光，未检测到时输出红光，现场调试人员站在2米外就能清晰识别工作状态，不需要凑近查看小尺寸指示灯。在物流分拣线的包裹尺寸检测工位，这类传感器可以成组安装在输送线两侧，通过不同位置的检测信号组合计算包裹的长宽高尺寸，相比视觉检测方案，它不受现场光线变化的影响，在仓库顶部照明频繁开关的环境下依然能稳定输出信号；在桁架机械手的取料工位，它可以安装在夹爪侧方，提前检测料箱内工件的堆叠高度，

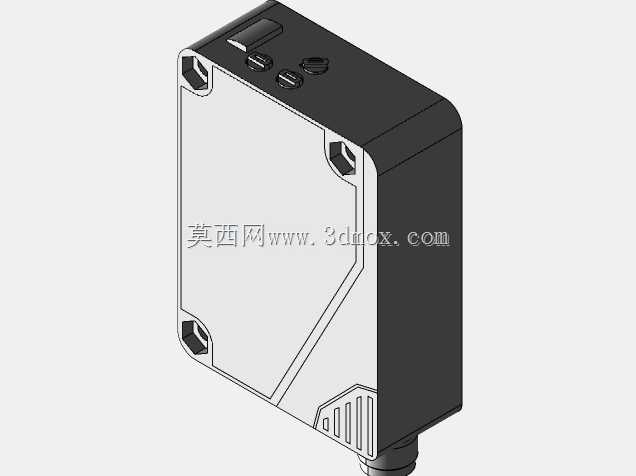

　　给机械手的Z轴下行提供提前减速信号，避免夹爪下行速度过快撞击工件。设计这款三维模型的时候，特意还原了壳体上的所有安装细节，包括调节旋钮的防滑齿、安装沉孔的倒角、散热筋的拔模斜度，结构工程师在做设备整体布局时，可以直接把这个模型导入装配体，不需要再额外绘制简化模型，能直接校验安装空间是否干涉，传感器和周边工件、型材的安全距离是否足够，尤其是在做紧凑布局的小型自动化设备时，传感器的外形尺寸、安装孔位的准确性直接影响整体装配效率，模型里所有配合尺寸都按照实物的工程公差做了还原，不会出现导入装配后发现安装孔位对不上、壳体和周边零件干涉的问题。另外壳体的分模线位置也做了准确还原，在做设备外观渲染的时候，能真实呈现实物的装配效果，不会出现外观细节失真的问题。
