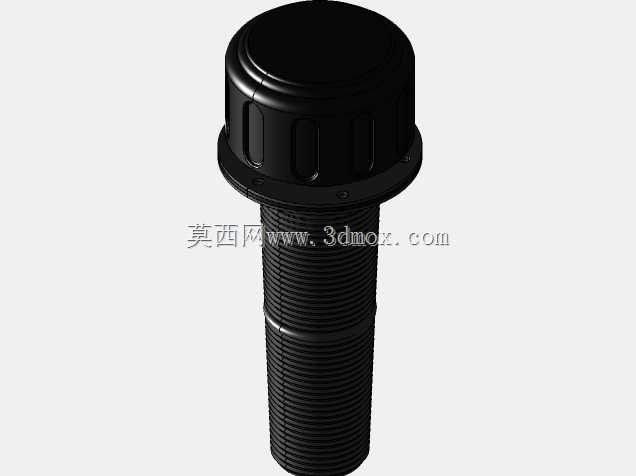

螺纹安装式空气过滤装置三维结构

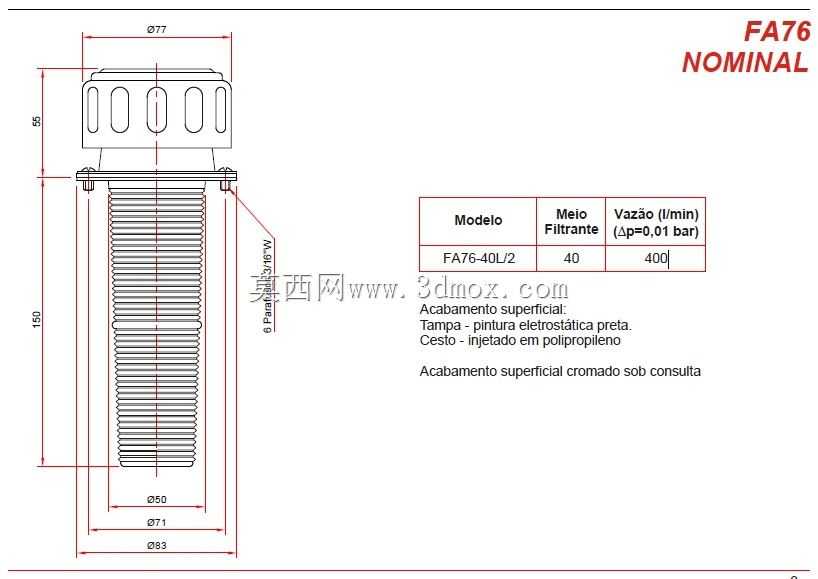

　　在气动控制系统、小型空压站配套、精密气动设备进气端的场景里，这类螺纹直装式空气过滤部件是很常见的气源处理元件，很多刚接触气动回路设计的工程师容易忽略进气过滤的精度匹配，最后导致气缸密封件磨损、电磁阀阀芯卡滞，提前两三个月就出现设备动作迟滞、内泄超标的问题，反而增加了后期运维的成本。从结构上看，这个过滤部件采用了上下分体式的设计思路，上部是带防滑竖纹的旋盖结构，不需要额外的专用工具，徒手就能拧开更换内部的过滤滤芯，日常维护的时候不用把整个部件从安装面板上拆下来，能减少停机维护的时间。下部的主体段做了全长度的外螺纹结构，安装的时候可以根据面板的实际厚度调整旋入的深度，不用额外定制不同长度的安装接头，适配1.

　　5mm到12mm厚度范围内的设备面板，安装边界的适配性比较灵活，顶部的密封法兰盘做了整圈的平面贴合设计，安装的时候加一个丁腈橡胶平垫圈就能实现端面密封，不需要额外打密封胶，后期拆卸也不会残留胶渍影响二次安装。过滤元件的流通能力匹配40L/min的额定进气流量，在进出口压差0.01巴的工况下能保证稳定的通气量，不会因为过滤阻力过大导致后端气动元件供气压力不足，内部的过滤层采用梯度孔径设计，外层拦截大颗粒的灰尘、焊渣、管路锈蚀碎屑，内层过滤更细小的悬浮杂质，能把进入气动回路的固体杂质粒径控制在安全范围内，避免杂质刮伤气缸内壁、卡滞电磁阀的精密配合面。在实际选型的时候，要注意这个部件是安装在设备的进气面板上，属于外装式进气过滤，

　　和管路中间串接的过滤器不同，它的进气端直接和外部环境连通，所以顶部的旋盖和主体的配合位置做了止口结构，能阻挡外部的飞溅液体直接进入过滤腔，适合用在有少量切削液飞溅的机加工设备气动系统、车间小型气动工装的进气端，也可以用在小型空压机的进气口做初级过滤。建模的时候要注意螺纹段的公差配合，外螺纹采用6g级公差，和面板上的内螺纹安装孔配合的时候不会出现卡滞、滑牙的问题，顶部旋盖的防滑竖纹深度控制在1.2mm，既保证徒手拧动的时候有足够的摩擦力，也不会因为纹路过深积灰难以清理，法兰盘上的安装定位缺口要和面板上的定位凸台对应，避免安装完成后部件出现转动，影响进气方向的匹配。很多工程师在做这类部件的三维建模时，容易忽略滤芯更换的操作空间，

　　把旋盖的位置设计得离设备外壳太近，导致后期维护的时候手指没法发力拧开旋盖，这个结构的旋盖直径比下部螺纹段大22mm，预留了足够的手指握持空间，就算戴薄的劳保手套也能顺利操作。另外，整个部件的外露部分没有尖锐的棱角，所有的边角都做了R0.8mm的倒圆角处理，安装在设备外部的时候不会刮伤操作人员，符合机械设备的安全设计要求，黑色的外观涂层采用哑光硬质塑粉，耐车间内的油污、切削液腐蚀，长期使用不会出现掉漆、锈蚀的问题，适合工业车间的复杂使用环境。在气动回路的布局里，这个过滤器一般作为初级过滤使用，后端如果有精密气动元件比如气动量仪、精密减压阀，还需要搭配精度更高的精过滤器使用，它本身的压损特性比较平缓，在流量从0到额定值的区间里，压损上升曲线平滑，不会出现流量突变时压损骤增的情况，能保证后端供气压力的稳定性。
