LW30-20型切断开关操作部件结构

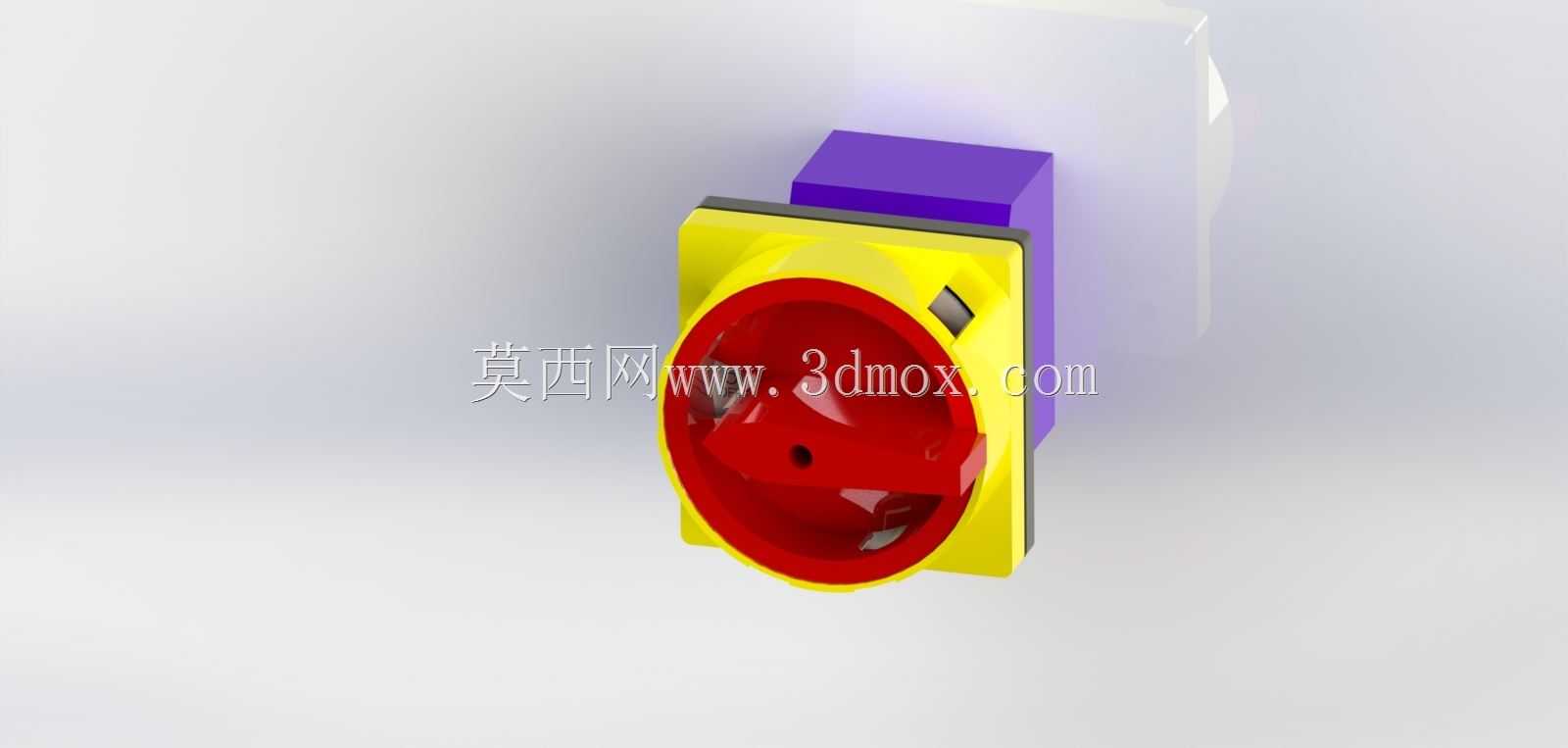

　　在低压配电回路的现场操作场景里，这类带明确操作指向的开关部件，常被安装在动力柜门板、现场操作柱的预留安装位上，用来直接切断负载侧供电，给后端设备检修、工位断电操作提供明确的分合断点，避免带载误操作带来的安全隐患。从实际安装的边界来看，该部件采用方形嵌入式安装结构，前端操作面突出安装面板的高度控制在合理范围，不会因为操作手柄突出过多造成现场人员误碰，后端嵌入柜体内部的结构做了规整的方形轮廓，不会和柜内排布的母线、二次线产生干涉，安装时只需要在面板上开出对应尺寸的方孔，通过部件自带的卡装结构就能完成固定，不需要额外设计复杂的安装支架，适配常规厚度的冷轧钢柜体面板、绝缘材质操作面板的安装需求。

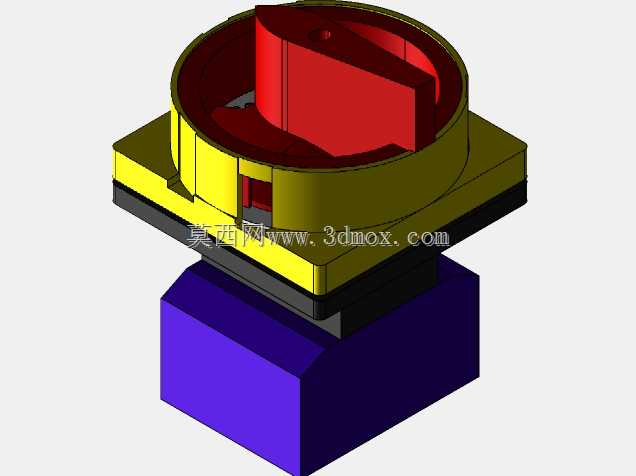

　　从功能设计的角度出发，该部件的操作端采用内凹式的红色操作腔结构，这种设计一方面可以让操作手柄的转动轨迹完全处于内凹空间内，避免外部杂物卡滞操作机构，另一方面醒目的红色操作区域也能和周边黄色的基座、紫色的后端固定结构形成明确的视觉区分，让现场操作人员在复杂的车间光照环境下，能快速定位到开关操作位置，减少找错操作部件的概率。部件的基座部分采用黄色绝缘材质结构，将内部的导电接触部分完全包裹在内，既可以实现操作端和带电部分的可靠绝缘，也能在分合闸过程中，避免内部产生的电弧外泄到操作侧，保障操作人员的人身安全。后端的紫色固定块结构，主要用来和柜体内部的开关本体做对接，将前端的操作扭矩可靠传递到内部的触头机构上，保证分合闸动作的到位率，不会因为操作力传递损耗出现触头合不到位、分闸不彻底的问题。

　　在结构设计的细节上，该部件的操作腔内部做了对应档位的定位结构，转动操作手柄时能清晰感受到分合闸两个位置的卡位反馈，操作人员不需要额外观察指示标识，仅凭手感就能判断开关是否处于正确的分合位置，这种设计在戴绝缘手套操作的场景下尤为实用，不会因为手套的触感阻隔影响操作判断。部件的各拼接部分都做了对应的止口配合，装配后各零件之间的缝隙均匀，既可以阻挡车间内的粉尘、切削液飞溅进入部件内部造成机构卡滞，也能提升整个操作部件的结构强度，在频繁操作的工况下不会出现部件松动、错位的问题。从实际选型适配的角度来看，这类操作部件可以匹配对应电流等级的隔离开关本体，不需要对原有柜体的安装开孔做修改就能直接替换老旧的操作部件，降低设备维护的改造成本，在生产线配电改造、老旧设备电气系统升级的场景中，这种标准化安装尺寸的部件能大幅缩短现场施工的周期，减少设备停机的时间。

　　在三维建模的实现层面，该部件的建模过程需要重点关注各配合面的公差预留，比如嵌入式安装的止口尺寸要和面板开孔尺寸留足合理的安装间隙，操作腔内部的转动空间要完全避让操作手柄的转动轨迹，不能出现运动干涉；不同颜色区分的零件部分要单独做实体拆分，方便后续出工程图时给不同零件标注对应的材质、表面处理要求，基座部分的绝缘材质要在建模时考虑壁厚的均匀性，避免注塑生产时出现缩痕、变形的问题，后端的传动对接结构要和开关本体的对接尺寸完全匹配，保证装配后操作力的传递同轴度，减少操作过程中的卡滞感。
