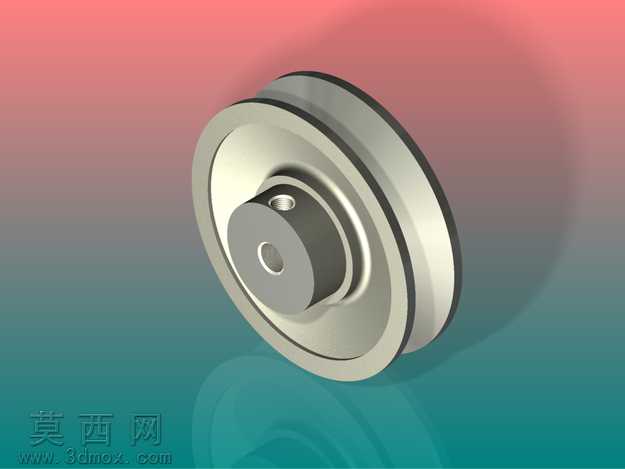

重型V带配套标准三角皮带轮结构

本作品为适配V型传动带设计的重型标准三角皮带轮，整体采用三维参数化建模方式完成，建模过程中严格遵循带轮传动的通用设计规范，对轮体各部分尺寸做了精准的参数约束，确保轮槽截面角度、槽深、槽间距完全匹配对应规格V带的啮合要求，避免传动过程中出现打滑、带体异常磨损的问题。模型在渲染阶段采用了金属材质质感表现，对轮体外缘的机加工面、轮毂安装面、轮槽工作面分别赋予了不同的粗糙度表现，还原了钢制机加工零件的真实视觉效果，轮体的倒角、过渡圆角等工艺细节均做了完整还原，没有出现特征遗漏或结构错位的问题。从结构设计来看，该皮带轮采用整体式实心轮体结构，适配重载传动工况，轮毂部分设计有标准的轴孔与键槽结构，可直接与传动轴配合实现周向固定，轮缘部分的双槽结构可同时适配两根V带传动，能够传递更大的传动扭矩，满足重型设备的动力传输需求。设计过程中重点考量了轮体的动平衡性能，对轮缘的厚度均匀性、轮毂与轮缘的同轴度做了严格的参数控制，可有效降低高速运转过程中的振动与噪音，延长带传动系统的整体使用寿命。轮体各部分的过渡位置均设计有合理的卸荷结构，可避免应力集中导致的轮体开裂问题，适配长时间连续运转的工业传动场景。该模型可直接用于传动系统的装配模拟、干涉检查，也可作为后续工程图输出、加工工艺编制的基础参考模型，能够帮助设计人员快速完成带传动机构的方案搭建，减少重复建模的工作量。
