海星ibike车用夹具结构设计方案

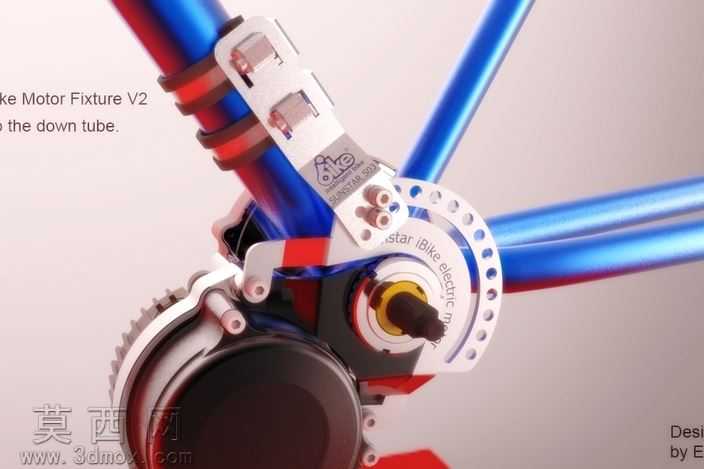

本款海星ibike车用夹具版本2的三维设计，依托专业三维建模软件完成全参数化构建，从初始的需求拆解到最终的结构定型，全程遵循机械工装夹具的设计规范，兼顾安装适配性、夹紧可靠性与操作便捷性。建模阶段首先完成基准坐标系的搭建，以适配管件安装的下管曲面为定位基准，逐一绘制夹具体、锁紧环、调节齿盘、固定基座等核心零件的草图，通过拉伸、旋转、扫掠等基础特征命令构建零件主体，再对安装孔位、限位卡槽、齿形啮合面等细节结构进行精细化处理，所有配合面均预留合理的公差间隙，保证后续装配环节无干涉问题。材质与渲染环节，针对不同零件的功能属性匹配对应材质：金属结构件采用磨砂铝合金与镀锌钢材质，调节旋钮设置为防滑橡胶材质，锁紧绑带使用高韧性尼龙材质，渲染时调整环境光与反射参数，还原金属件的细腻光泽、橡胶件的哑光质感与尼龙件的纹理特征，最终渲染图可清晰呈现夹具的装配状态与细节结构。结构设计上，该夹具采用环抱式锁紧搭配齿盘角度调节的组合方案，夹具体内侧设置贴合管件弧度的贴合面，通过双绑带结构实现与管件的初步固定，侧边的多孔齿盘可实现夹具安装角度的多档位调节，中心的锁紧轴可在角度调整完成后实现快速锁止，避免使用过程中出现移位松脱；夹具上预留的标准安装孔位可适配ibike相关功能组件的安装，整体结构紧凑，无冗余设计，在保证结构强度的前提下尽可能压缩整体体积，减少安装后对周边部件的空间占用。设计思路围绕车用夹具的实际使用场景展开，重点解决传统夹具适配性差、角度调节不便、锁紧可靠性不足的痛点，所有活动部件均设置有限位结构，避免操作过程中出现零件脱落，整体拆装流程简单，无需专用工具即可完成角度调整与锁紧操作，可满足骑行过程中复杂工况下的使用需求，所有零件均具备可加工性，可直接导出工程图用于生产制造环节。
