钢管结构越野赛车底盘车架总成设计

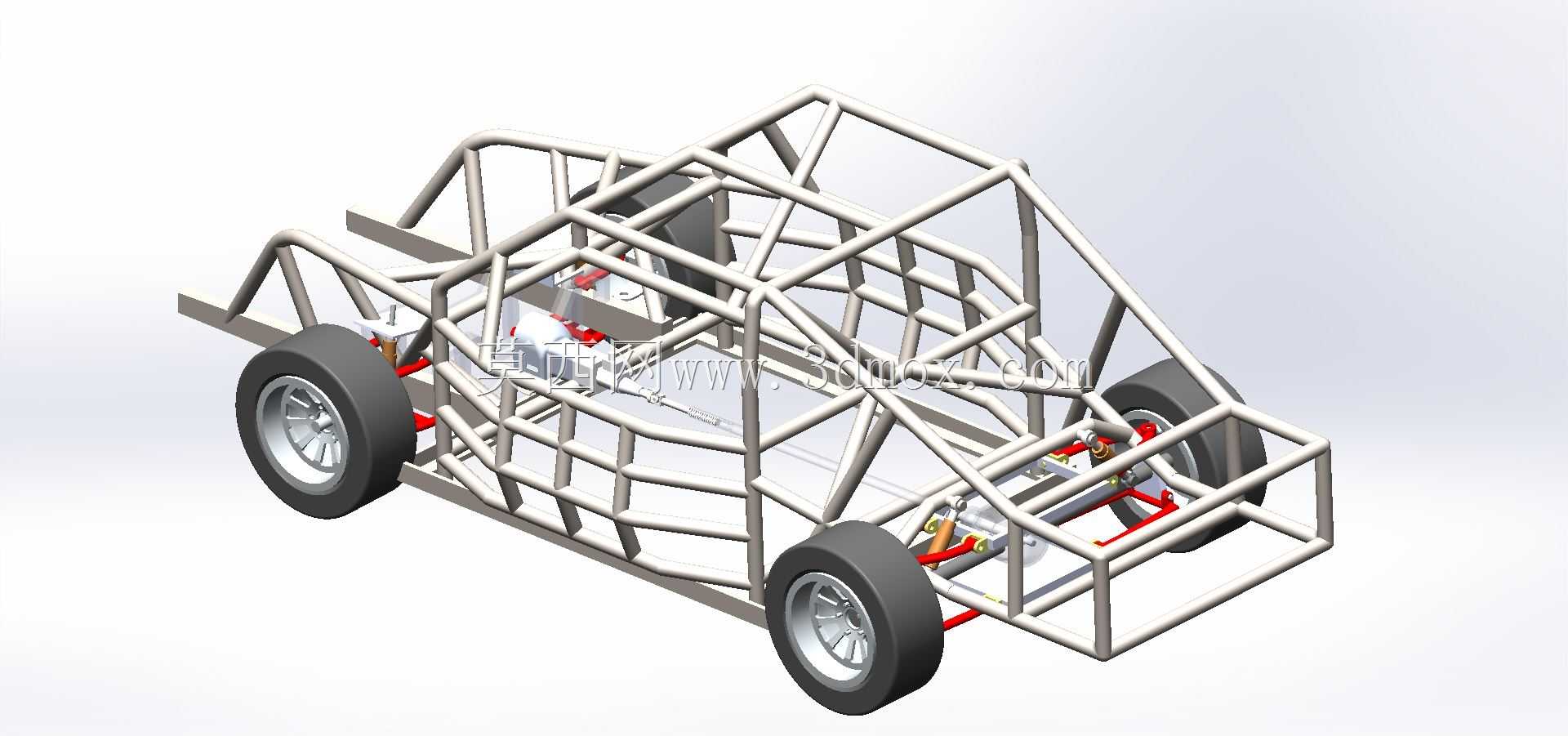

　　这套钢管桁架式车架结构，主要面向非铺装路面越野竞速类特种车辆开发，核心承载全部动力总成、行走机构与驾乘人员防护功能，是越野赛车最核心的承载基体。从结构设计逻辑来看，整体采用空间管阵式布局，区别于量产乘用车的承载式或梯形车架，全部采用冷拔无缝钢管通过空间焊接成型，每一段管材的走向都同时兼顾受力传递路径、部件安装空间与碰撞溃缩需求，没有冗余的结构段，在保证结构强度的前提下尽可能控制整备质量。

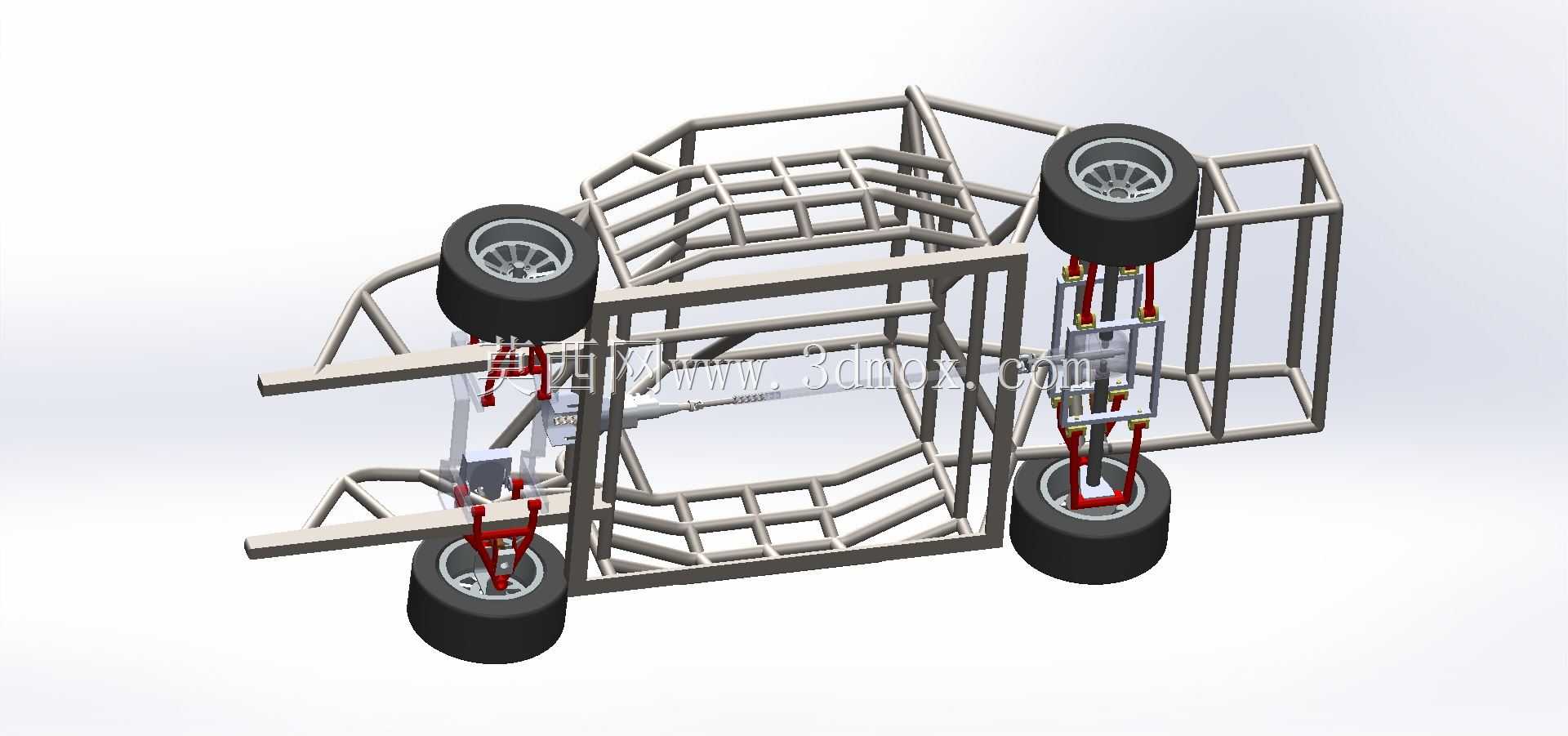

　　从实际应用场景出发，这类车架多用于场地越野赛、巴哈类全地形竞速赛事，需要承受飞坡落地的瞬时冲击、非铺装路面持续的交变扭转载荷，以及意外翻滚时的驾乘舱防护需求。设计过程中首先确定的是轮距与轴距边界，四个车轮的安装点位直接决定了车辆的接近角、离去角与纵向通过半径，悬架安装支座的焊接位置严格匹配双叉臂独立悬架的硬点坐标，保证上下摆臂的运动行程不会与车架主管发生干涉，转向机的安装位预留了足够的拉杆活动空间，转向全行程下轮胎不会剐蹭车架管材。

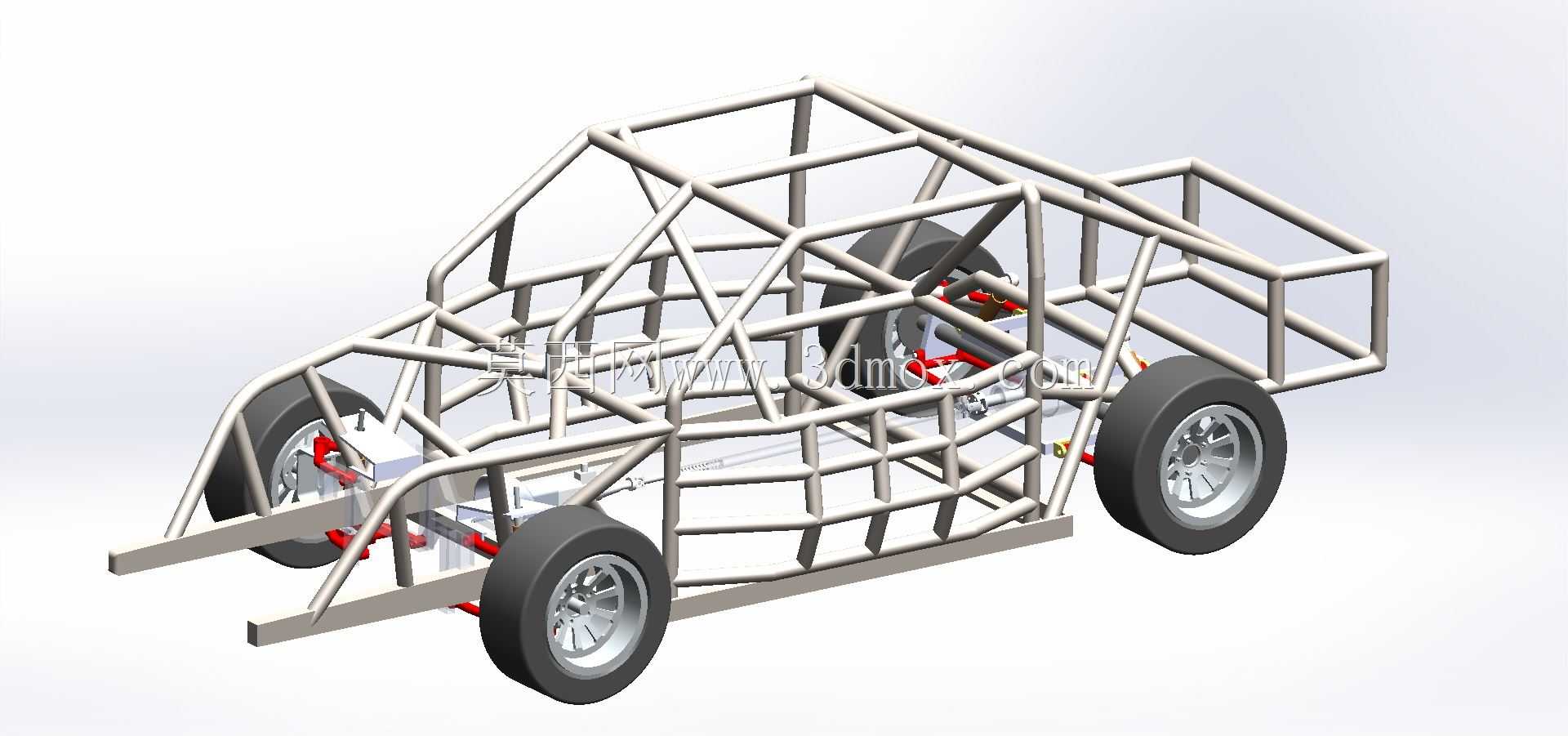

　　驾乘舱区域的管架结构做了专门的加强设计，防滚环的管材直径与壁厚要高于周边辅助管材，横向连接的横撑数量经过受力校核，在车辆发生侧翻或者正面碰撞时，能够保证驾乘舱的生存空间不发生侵入性变形。前部的管阵结构预留了动力总成的安装悬置点位，不管是前置还是中置动力布局，都可以通过调整局部安装支座适配不同型号的发动机与变速器，前部延伸出的管架同时承担前防撞结构与散热器安装支架的功能，碰撞时可以通过逐段压溃吸收冲击能量，避免冲击力直接传递到驾乘舱。

　　后部的车架结构主要负责后悬架、燃油箱与冷却系统附件的安装，后悬安装点的局部做了双层管加强，因为飞坡落地时后轮的冲击载荷往往是整车最大的受力点，单根管材的焊缝强度不足以承受持续的冲击，通过斜向支撑管把载荷分散到多根主纵梁上，避免局部应力集中导致焊缝开裂。车架底部的横向连接管间距经过优化，既可以作为脚踏板的安装基体，也能在托底时承受地面的刮擦冲击，保护底部的油液管路与传动部件。

　　从安装边界来看，所有悬架、转向、制动系统的安装支座都采用带定位孔的焊接凸台，装配时不需要现场配焊打孔，全部安装面的平面度与孔位同轴度都按照工装夹具定位焊接的精度控制，保证后期总装时各部件的定位参数符合设计值，不需要额外做四轮定位的大幅调整。车架的管材连接节点全部采用相贯线切割处理，焊缝沿着管材相贯面满焊，避免点焊或者角接带来的应力集中问题，关键受力节点还增加了三角形加强筋片，提升节点的抗扭与抗剪强度。

　　在细节设计上，车架上预留了全车线束的固定卡扣安装孔、车身覆盖件的安装螺柱点位，以及安全带安装的专用硬点，安全带安装点的位置经过碰撞受力校核，保证紧急制动或者碰撞时安全带的拉力能够直接传递到主车架结构上，不会因为安装点脱落导致防护失效。整车的重心控制也是设计时的核心考量，所有重型部件的安装位置都尽可能布置在车架的几何中心附近，降低整车重心高度，提升越野行驶时的侧倾稳定性，车架上部的管架尽可能做轻量化处理，减少上部结构的重量占比，避免车辆翻滚时因为上部重量过大导致连续翻滚的风险。
