钢管结构越野赛车车架底盘总成

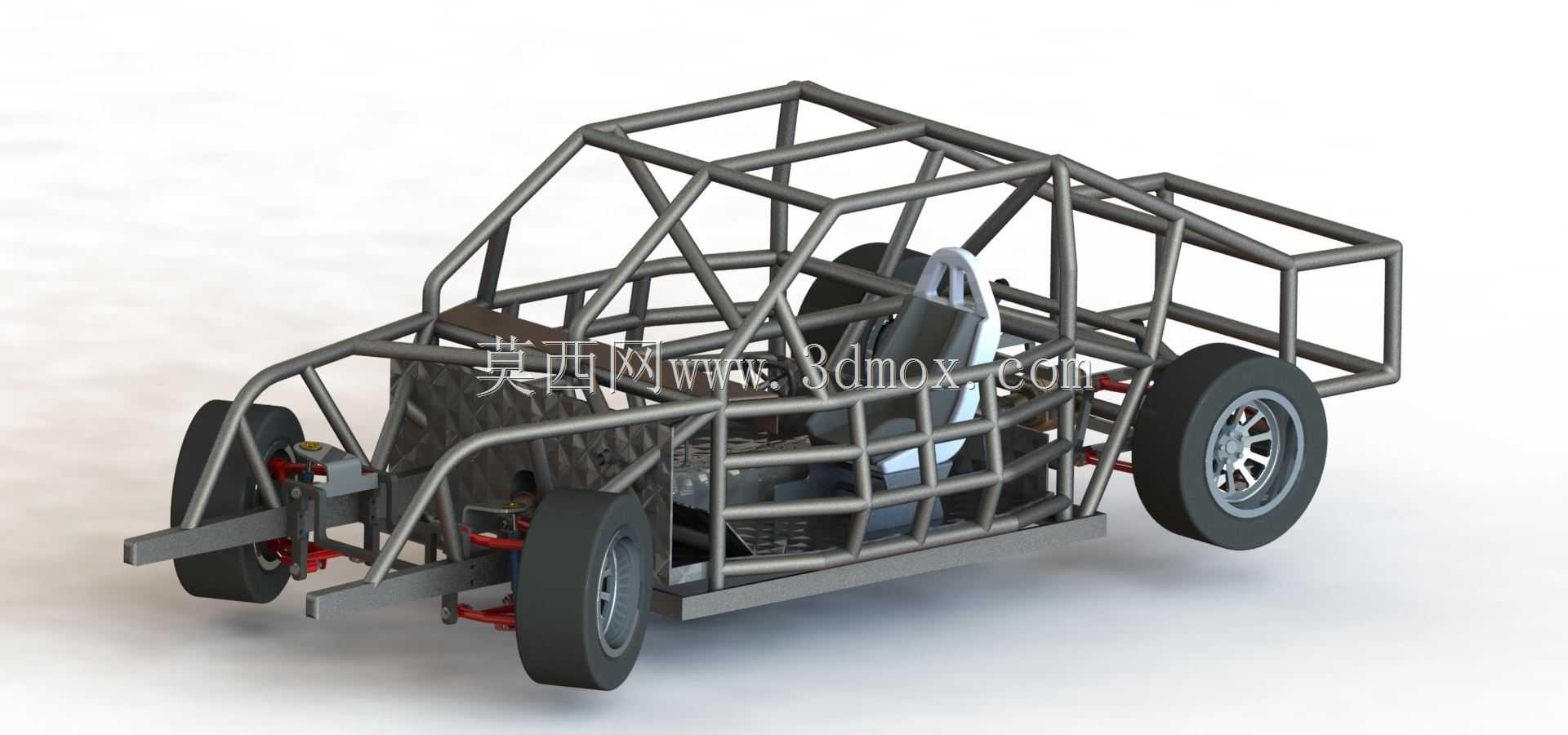

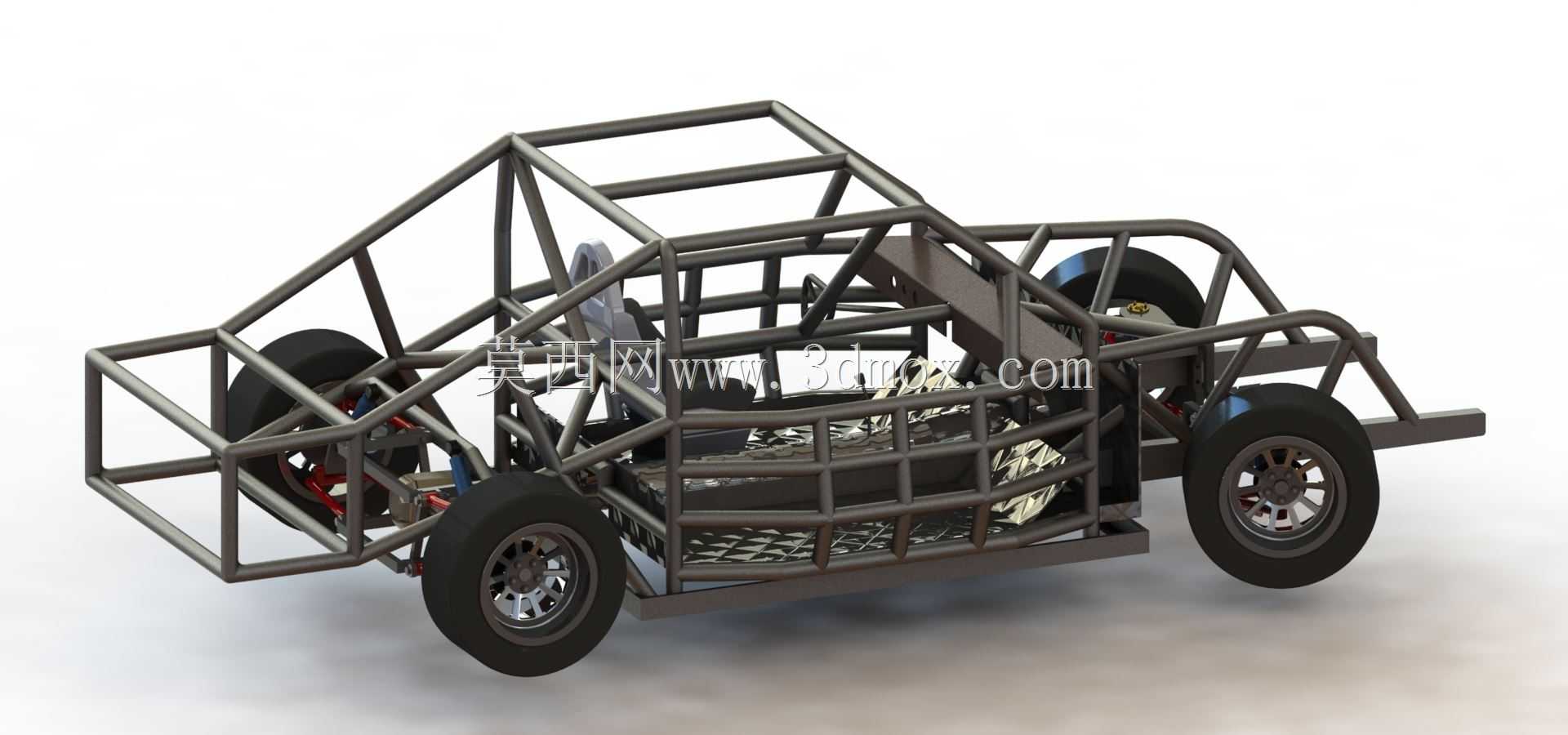

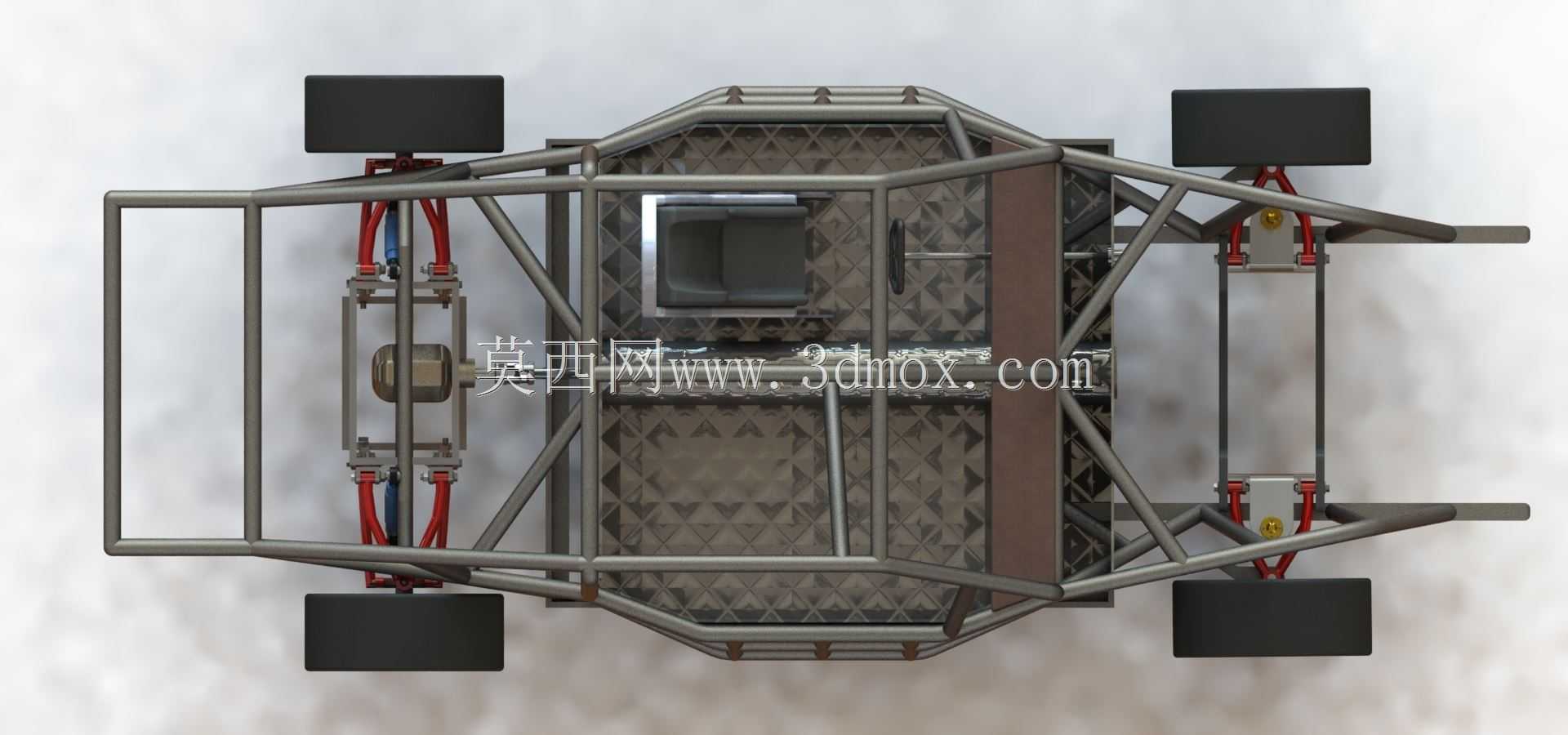

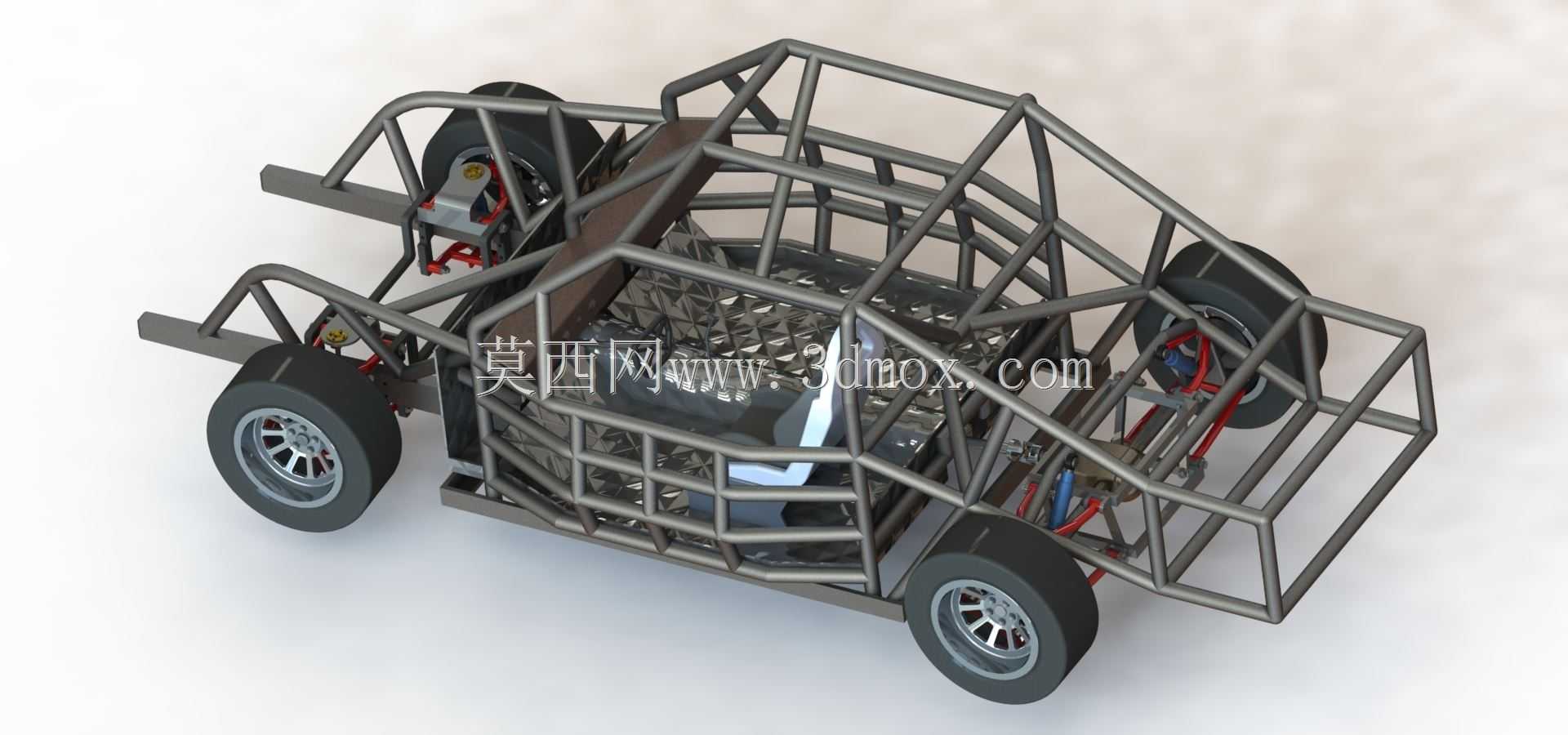

　　这套管阵式钢管车架结构，是小型越野竞速赛车的核心承载基体，主要面向非铺装路面越野赛事、场地越野体验、业余赛车改装试制等场景使用，区别于量产乘用车的承载式车身结构，这类空间管架结构完全围绕赛事场景的性能需求设计，没有多余的冗余结构。从实际使用场景来看，这类车架大多适配单人驾驶的小型越野Buggy车型，可在砂石、泥泞、起伏落差较大的非铺装路面完成高速行驶、飞坡落地、连续转向等极限动作，所有外部覆盖件、动力总成、行走机构、操控部件、安全部件都需要依托这套车架完成安装固定。设计思路上完全遵循赛事安全与轻量化优先的原则，整个车架采用不同管径的合金钢管通过空间焊接成型，主防滚环、侧边防撞结构、前部碰撞溃缩区、后部动力安装区的钢管管径、

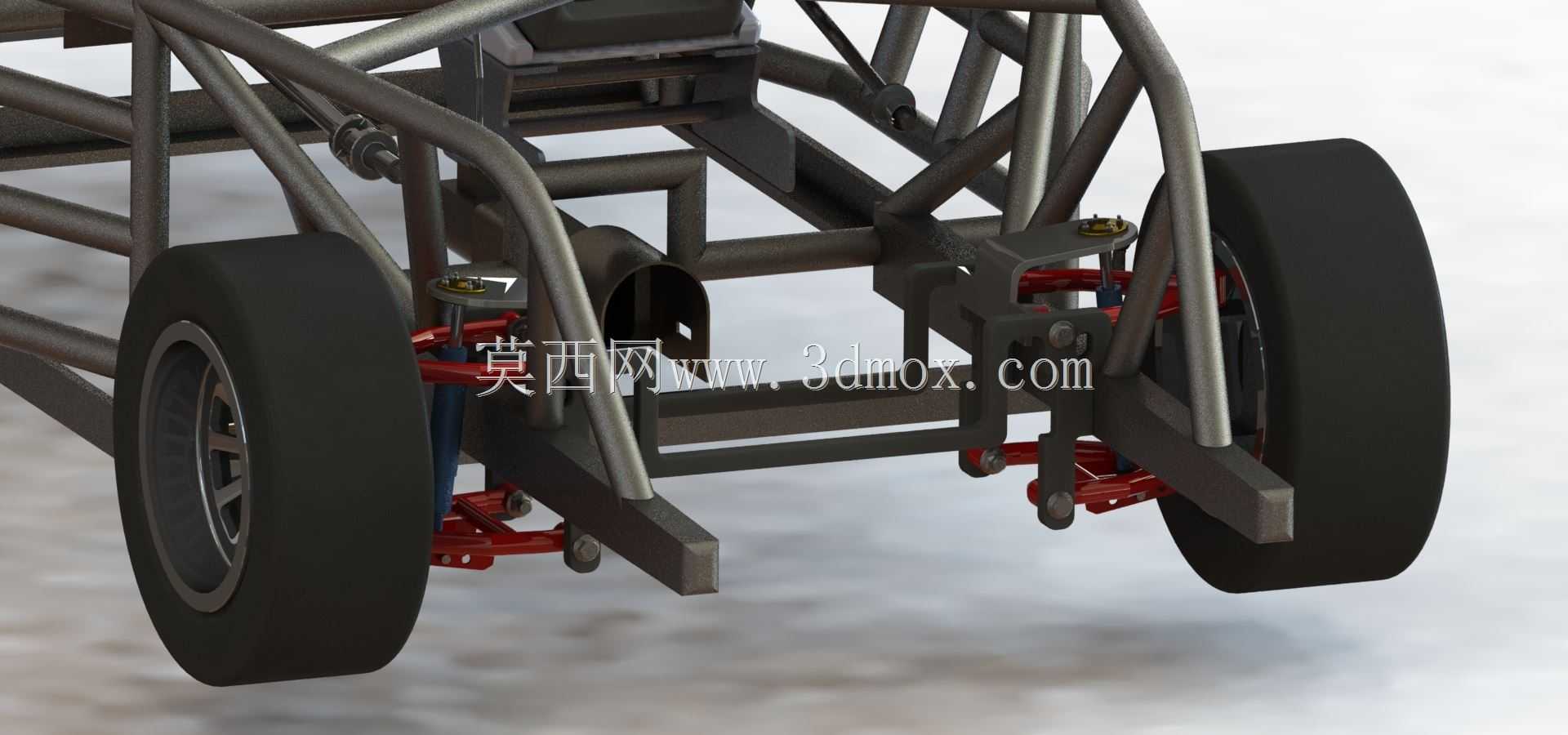

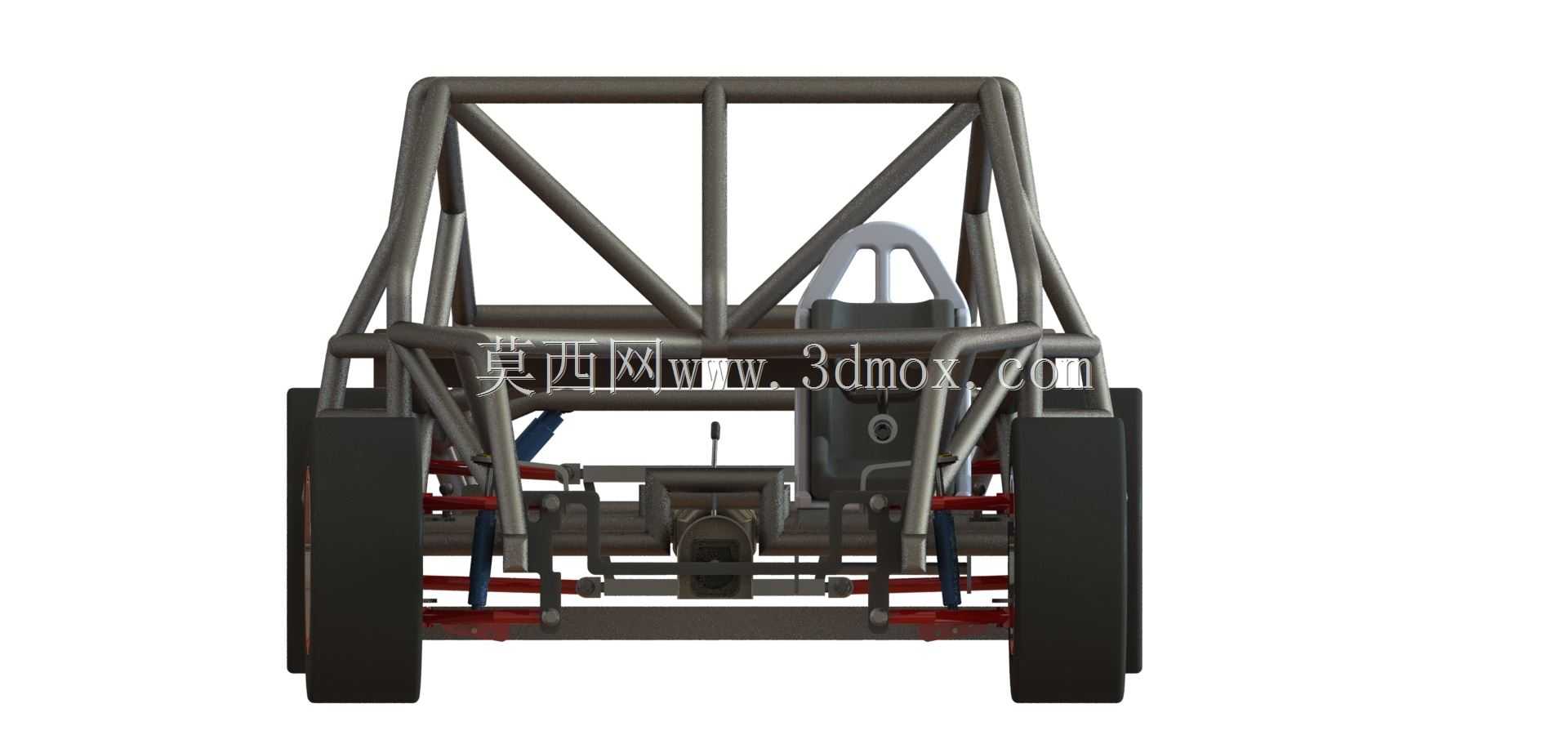

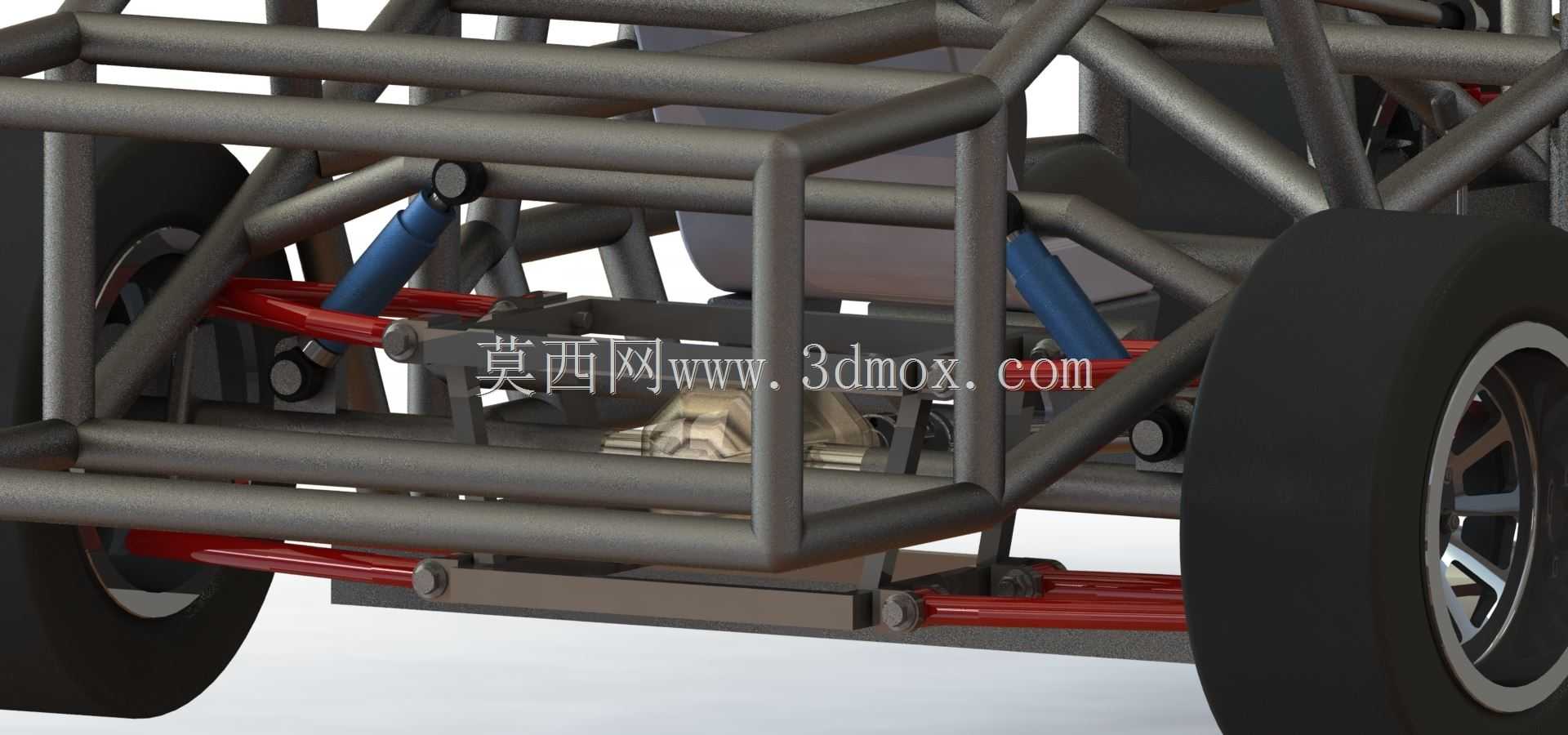

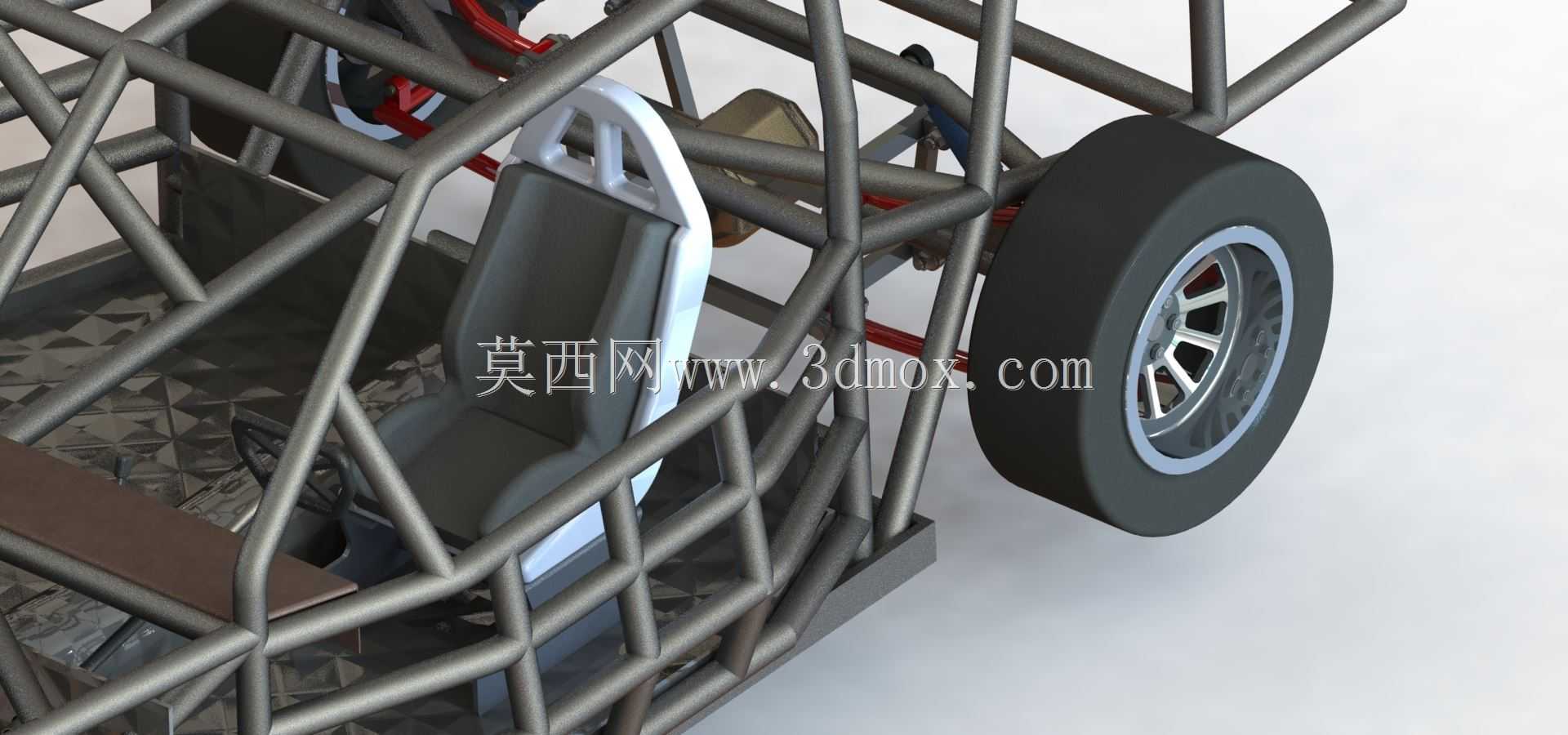

　　壁厚都做了差异化匹配，驾驶舱区域的钢管排布优先预留出驾驶员乘坐、头盔佩戴、方向盘操作的活动空间，同时在侧面、顶部、后部形成连续的封闭受力环，在车辆发生翻滚、侧面碰撞时能够将冲击力快速分散到整个车架结构上，避免驾驶舱出现侵入性变形。前部结构直接预留了双叉臂悬架的安装硬点，上下摆臂的安装支座焊接位置经过受力校核，匹配长行程减振器的安装角度，能够在车轮大幅跳动时保证悬架几何参数处于合理区间，避免出现转向干涉、轮胎蹭擦车架的问题；前部最前端预留了防撞梁与牵引点的安装位置，碰撞时前部延伸的钢管段可以通过可控变形吸收冲击能量，减少传递到驾驶舱的冲击力。中部驾驶舱区域除了座椅安装导轨的固定点位，还预留了安全带安装支座、方向盘转向柱固定位、

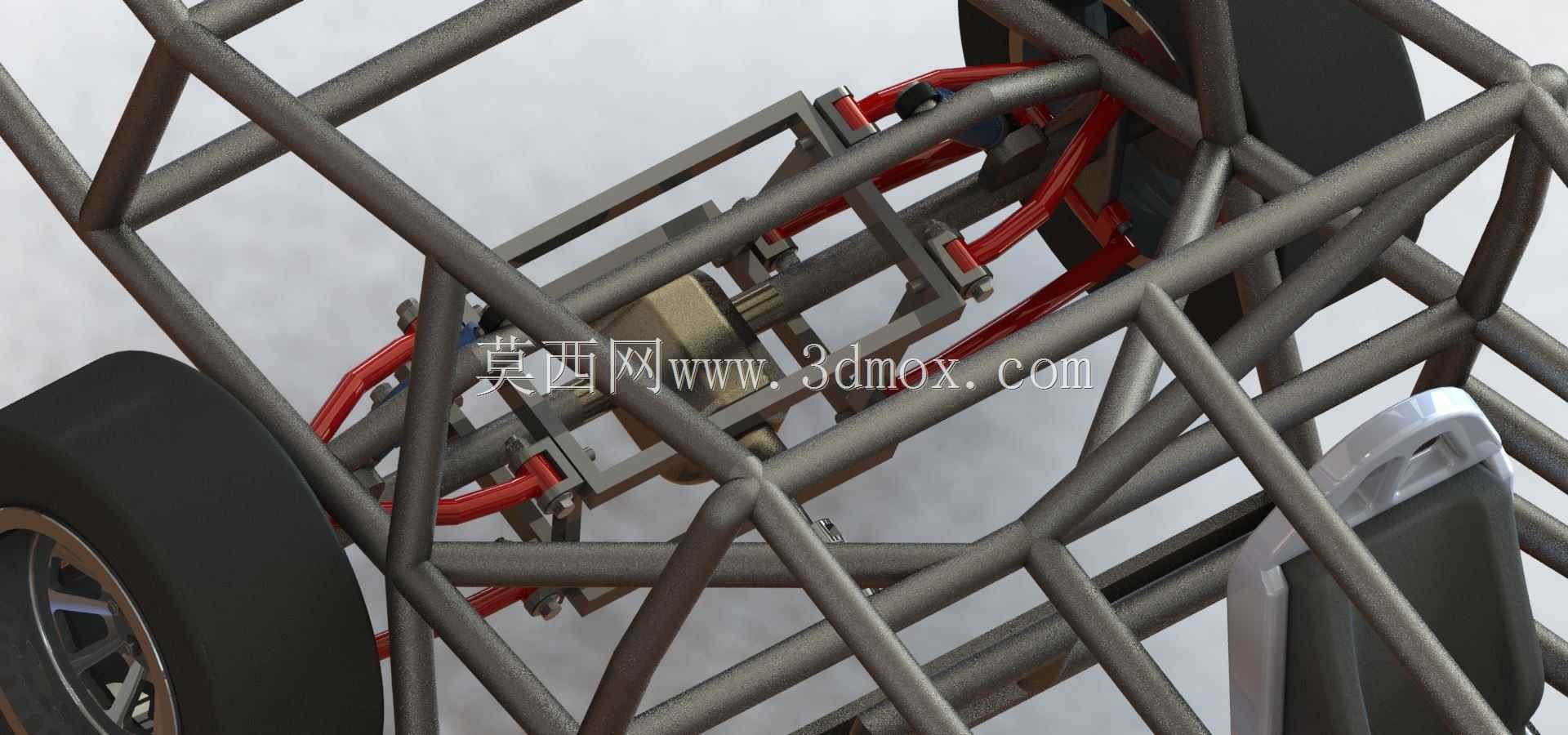

　　踏板组安装平面，座椅的安装位置可以根据驾驶员体型做前后调整，坐姿设定偏向低重心布局，让整车质心尽可能靠近车架几何中心，提升过弯时的稳定性。后部结构主要用于安装动力总成、后悬架、燃油箱与散热系统，钢管排布预留了动力单元的拆装空间，后悬架的安装硬点与前部悬架参数匹配，保证整车的轴荷分配处于合理区间，后轮的跳动行程同样满足越野场景的大冲击需求。从安装边界来看，车架整体宽度控制在常规越野赛事的参赛尺寸限制内，轮距设定兼顾稳定性与狭窄赛道的通过性，轴距匹配短轴车型的转向半径需求，所有外接部件的安装孔位都做了同轴度设计，避免后期装配时出现对位偏差；车架底部的钢管排布预留了足够的离地间隙，防止越野行驶时地面凸起磕碰车架底部结构，

　　同时底部可以加装防护底板，进一步保护油底壳、管线等部件。不同于量产车的冲压焊接车身，这类管架结构的所有受力路径都清晰可见，每一段钢管的走向都沿着受力方向布置，没有为了造型美观做出的多余弯折，在保证结构强度的前提下尽可能削减了非必要的管材重量，整车整备质量可以控制在很低的区间，配合大马力动力单元可以获得极佳的推重比。实际装配过程中，车架焊接完成后需要对所有安装点位做精度校验，保证前后悬架的安装点同轴度、转向系统的几何角度符合设计要求，避免出现行驶跑偏、轮胎偏磨、悬架运动干涉等问题；车架的钢管表面可以根据需求做防锈处理与涂装，焊接位置需要做应力释放处理，防止长期承受交变载荷出现焊缝开裂的问题。这类车架结构除了用于专业赛事赛车制造，也可用于越野体验车、自制特种作业小车的底盘改装，结构的拓展性较强，可以根据不同的动力类型、使用场景调整局部钢管的排布，适配不同的部件安装需求。
