多工位立式精密检测传感设备结构

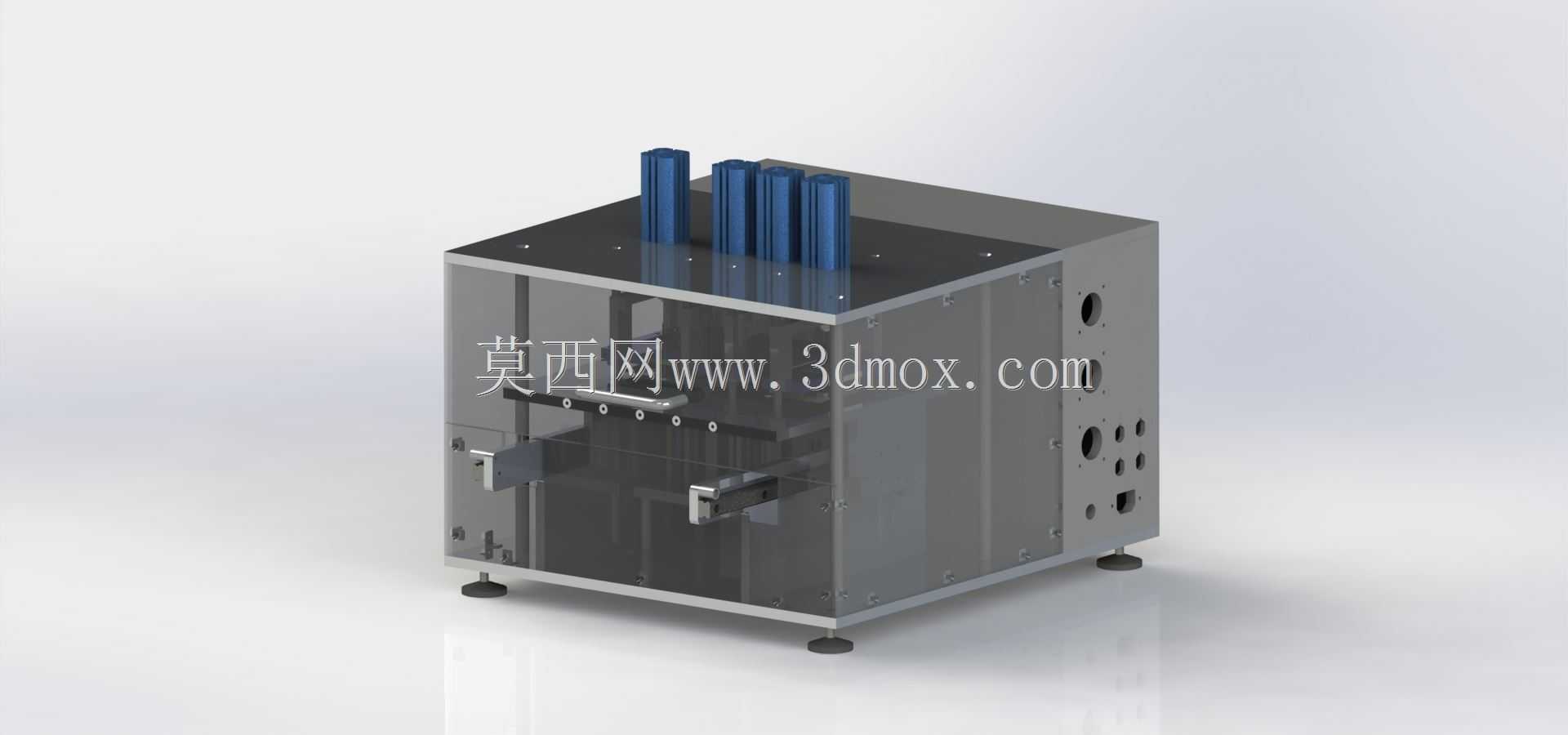

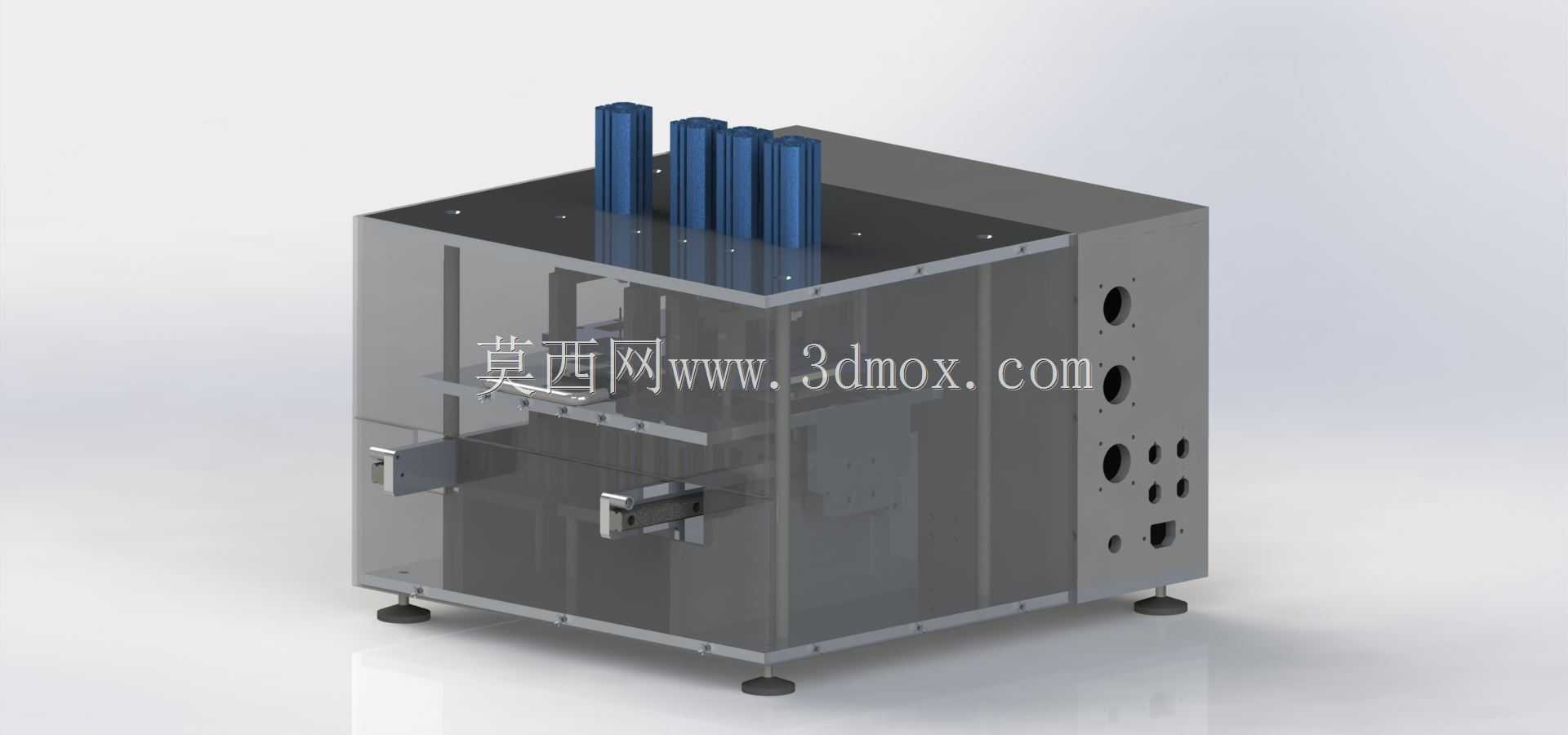

　　这款立式多工位检测传感设备的结构设计，核心面向3C电子零部件、小型精密五金件的在线尺寸与外观检测场景，在消费电子组装产线、精密五金冲压件终检工位的适配性极强，可直接嵌入现有皮带线的中段检测位，无需对原有产线布局做大规模改动。从结构布局来看，设备采用方通焊接的一体式底架作为承载基础，底架底部配置四个可调式防滑脚杯，可在地面不平整度≤5mm的车间环境下完成调平，调平后整机的水平度偏差可控制在0.2mm/m以内，避免因机架倾斜导致内部传感组件的检测基准偏移。设备上部的检测腔体采用半包围式透明亚克力防护结构，亚克力板材厚度为5mm，通过铝型材压条与底架、顶部安装板固定，既可以隔绝车间内的浮尘、加工碎屑飞溅进入检测区域干扰传感元件采样，

　　又能让现场运维人员直观观察内部工位的运行状态，无需频繁拆卸防护板即可排查卡料、工位错位等常见故障。顶部伸出的四根蓝色柱状结构为多组光电传感器的安装导柱，导柱采用阳极氧化铝合金材质，表面粗糙度控制在Ra1.6以下，可根据待检测工件的高度差灵活调整传感器的安装高度，调整行程范围为0-120mm，适配厚度在20mm以内的各类小型工件检测需求。设备正面设置的两个抽拉式工位托架，采用直线导轨作为滑动支撑，托架的定位面做了硬质阳极氧化处理，耐磨性能提升40%以上，托架拉出行程为150mm，方便操作人员上下料或者更换检测定位治具，治具更换时的重复定位精度可达0.05mm，无需重新校准传感基准即可快速切换检测品类。

　　设备侧面预留的多组不同规格安装孔位，分别对应电源接口、通讯接口、气路接口的安装位置，孔位间距按照工业通用标准排布，可直接适配主流品牌的工业相机、激光位移传感器、光纤传感器的接线与安装需求，无需额外在机架上二次打孔。从安装边界来看，设备整体的占地尺寸控制在长450mm、宽400mm、高520mm的范围内，顶部导柱完全伸出后的最大高度为620mm，安装时仅需在产线预留500mm*450mm的平面安装位即可，设备自重约28kg，无需额外做地面加固处理，普通的铝型材工作台上即可稳定放置。在设计思路上，这款结构优先考虑了传感检测场景的抗干扰需求，所有内部走线均通过底架内部的走线槽排布，强电与弱电线路分槽布置，

　　避免强电线路的电磁干扰影响传感器的采样精度，检测腔体内部预留了通用安装板，可根据实际检测需求加装不同类型的传感元件，无需重新设计机架结构，大幅缩短了定制化检测设备的开发周期。设备底部的脚杯除了调平功能外，还配置了防滑橡胶垫，可在设备运行时吸收内部工位动作产生的微幅振动，保证传感元件采样时的稳定性，在连续运行工况下，设备自身的振动幅值可控制在0.02mm以内，满足高精度检测的环境要求。
