埃斯坦帕多拉压合作业传感检测装置

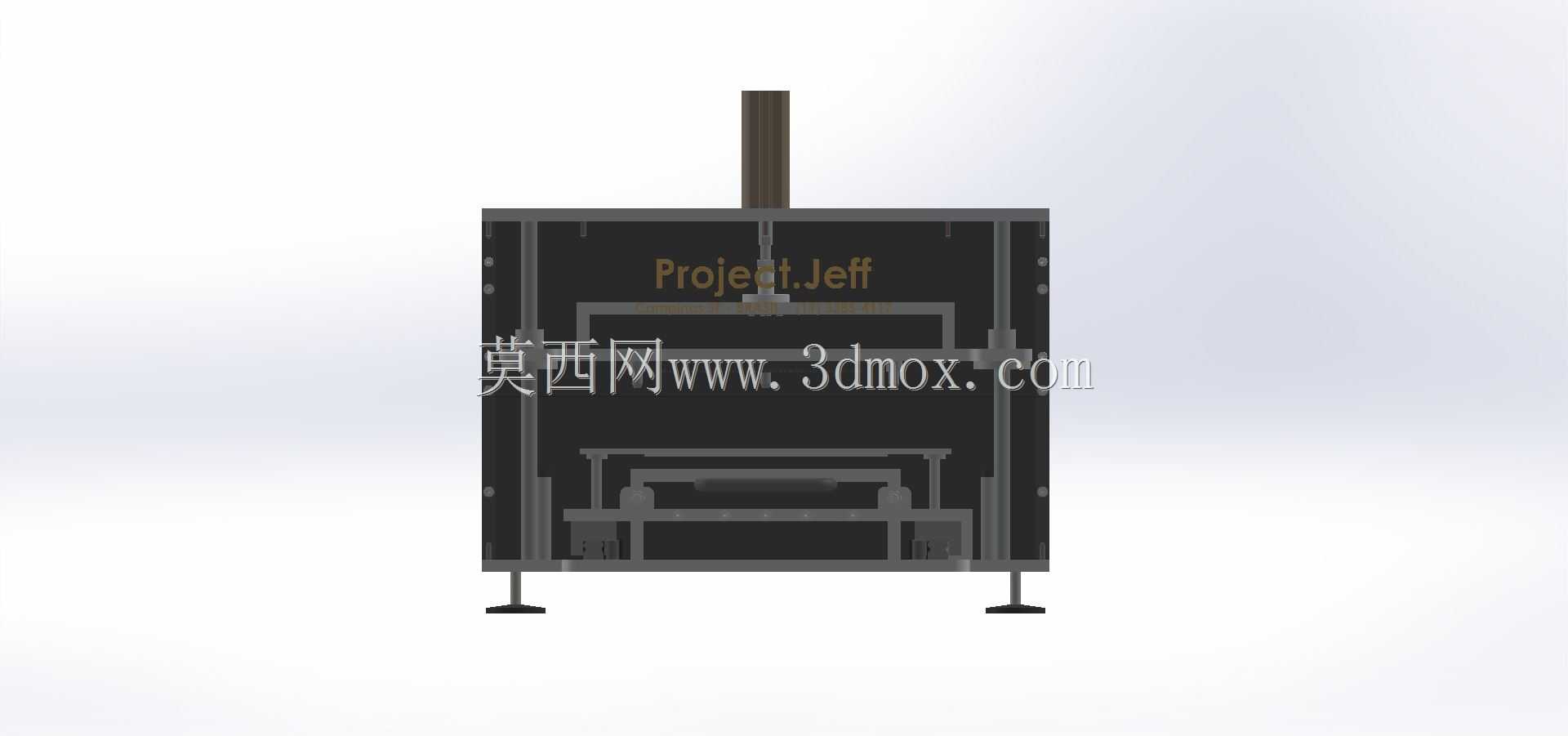

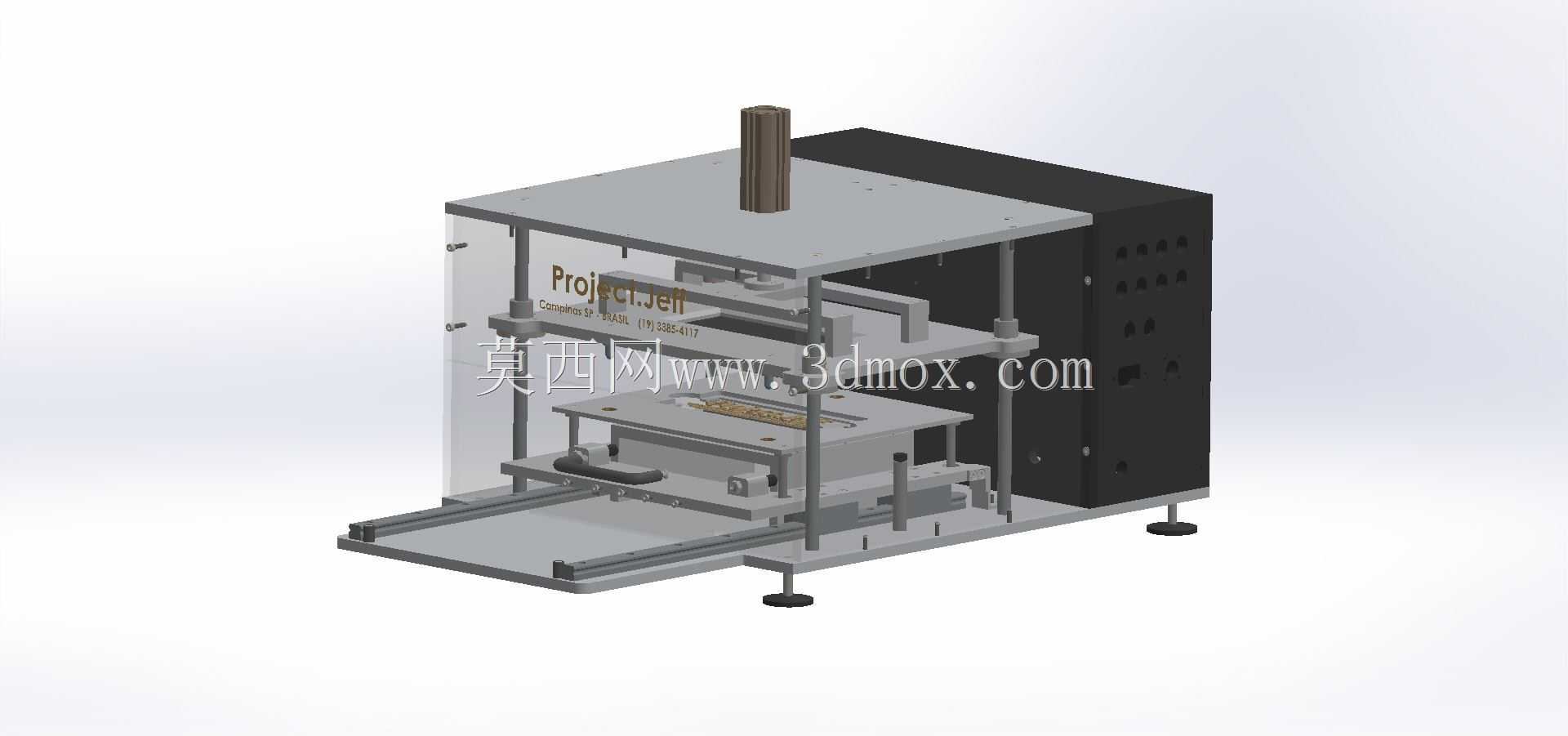

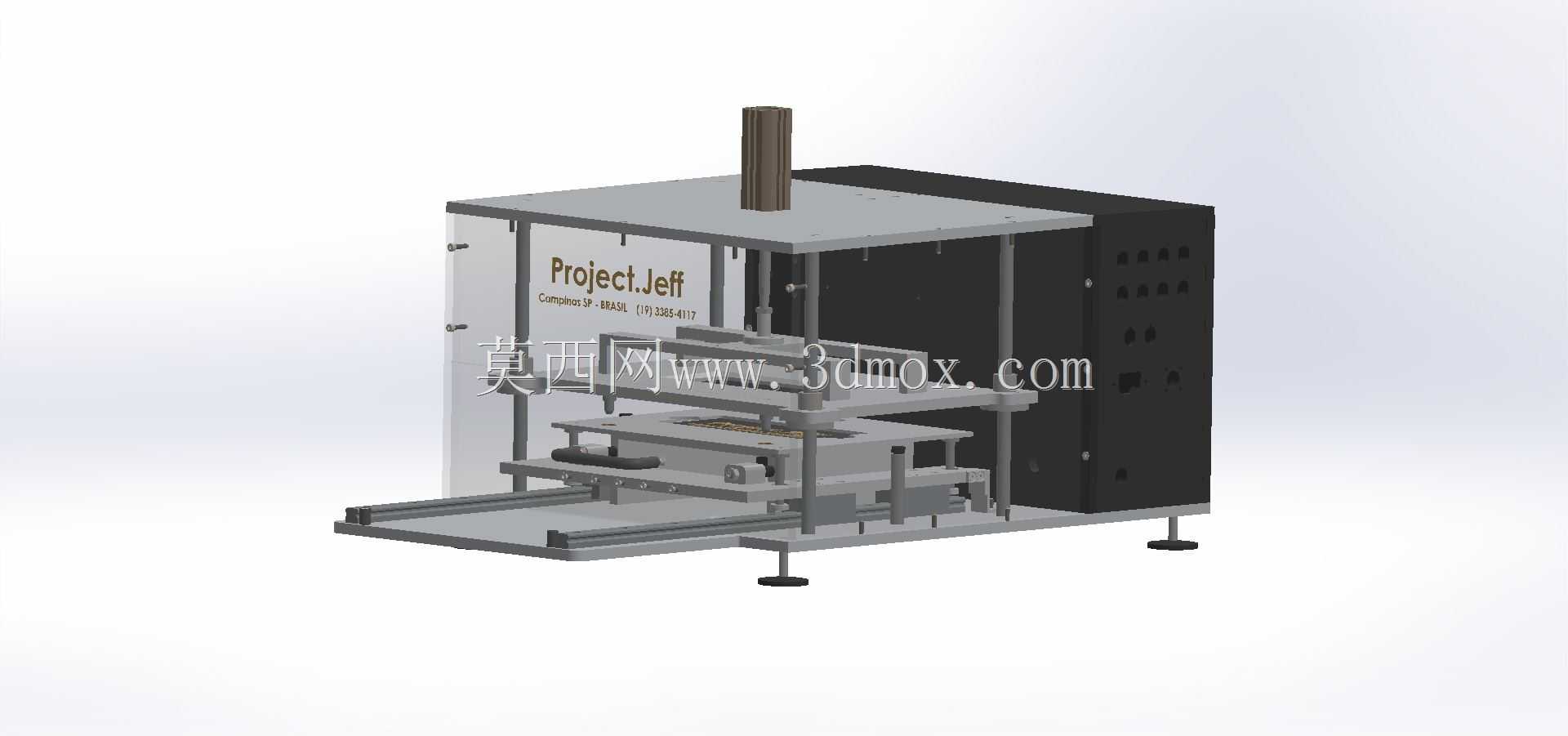

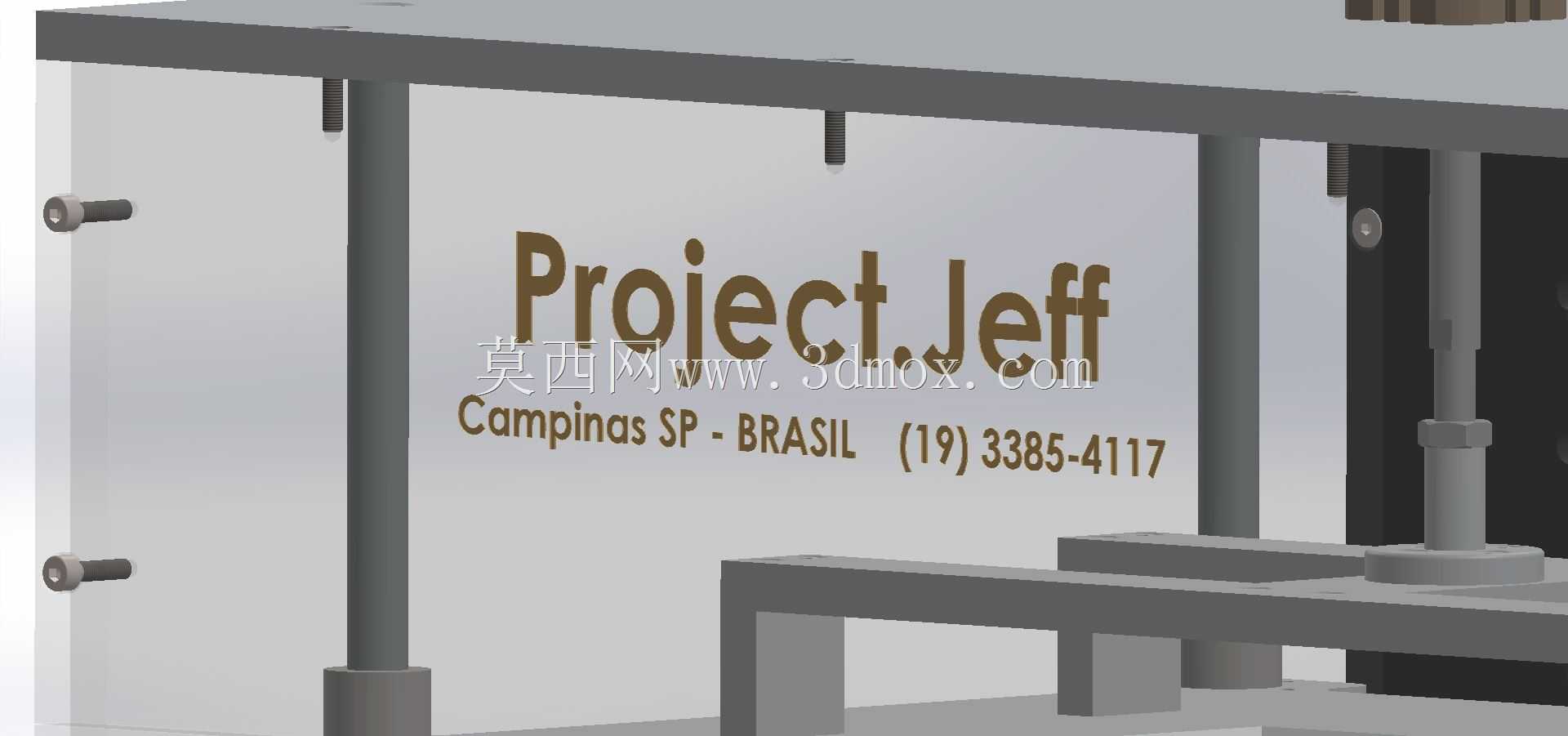

　　这套装置的设计初衷，是面向小尺寸精密零部件的压装工序做在线状态感知，解决传统压合作业中压力位移数据无法同步采集、压头对位偏差无法实时预警的痛点，在3C电子小零件装配、小型五金件铆接、传感器组件封装这类对压合精度要求在0.02mm以内的场景中适配性极强。从结构布局来看，设备采用铝型材搭建主体承载框架，左侧设置透明亚克力防护围挡，既可以观察内部工位的作业状态，也能避免压合作业过程中碎屑飞溅造成的安全隐患，右侧集成电气控制舱，所有传感信号的采集模块、接线端子都整合在舱内，减少外部走线带来的干扰与磕碰风险。底部配置四个可调式防滑支脚，可根据车间地面的平整度调整设备水平度，单支脚的调节行程达到15mm，不需要额外制作安装基座，

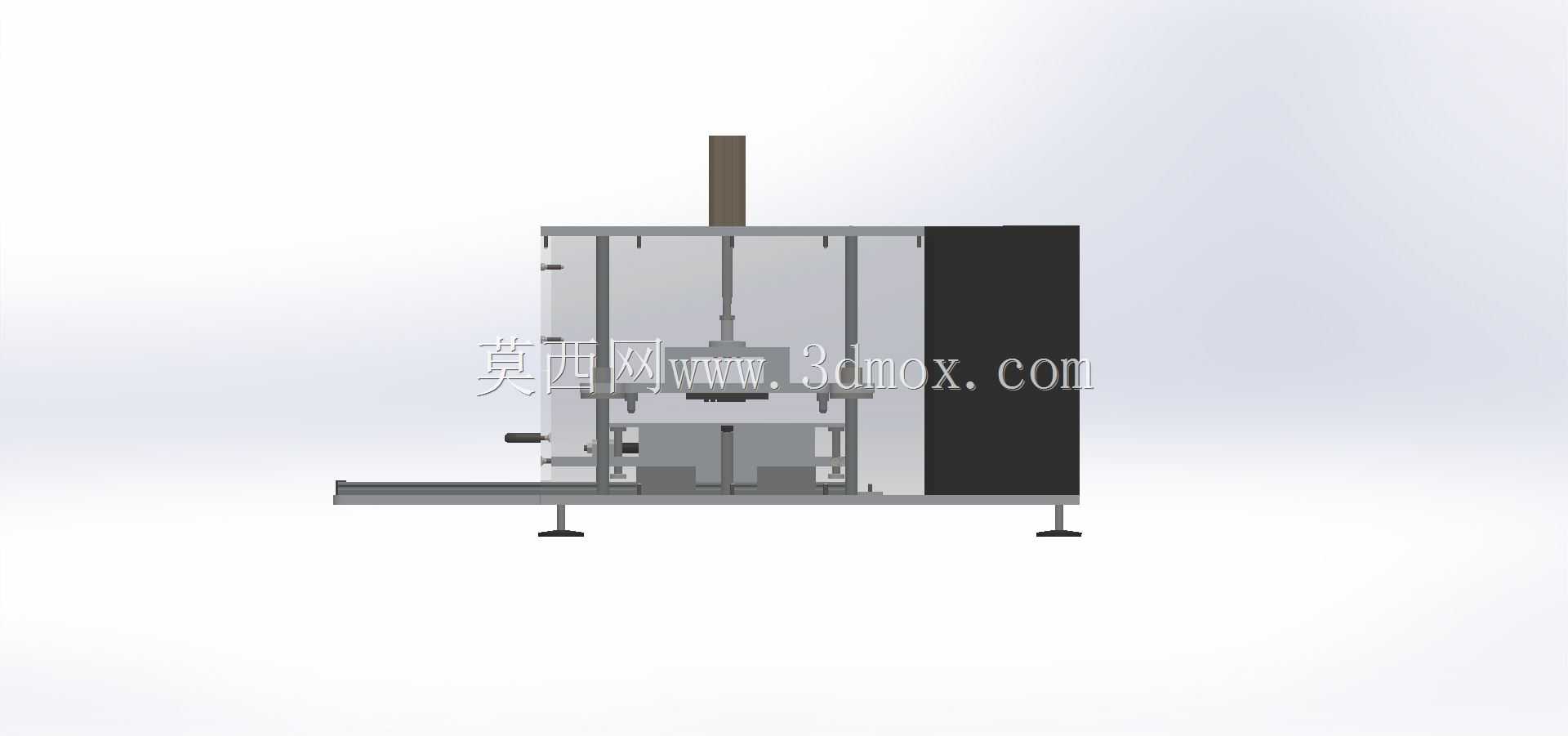

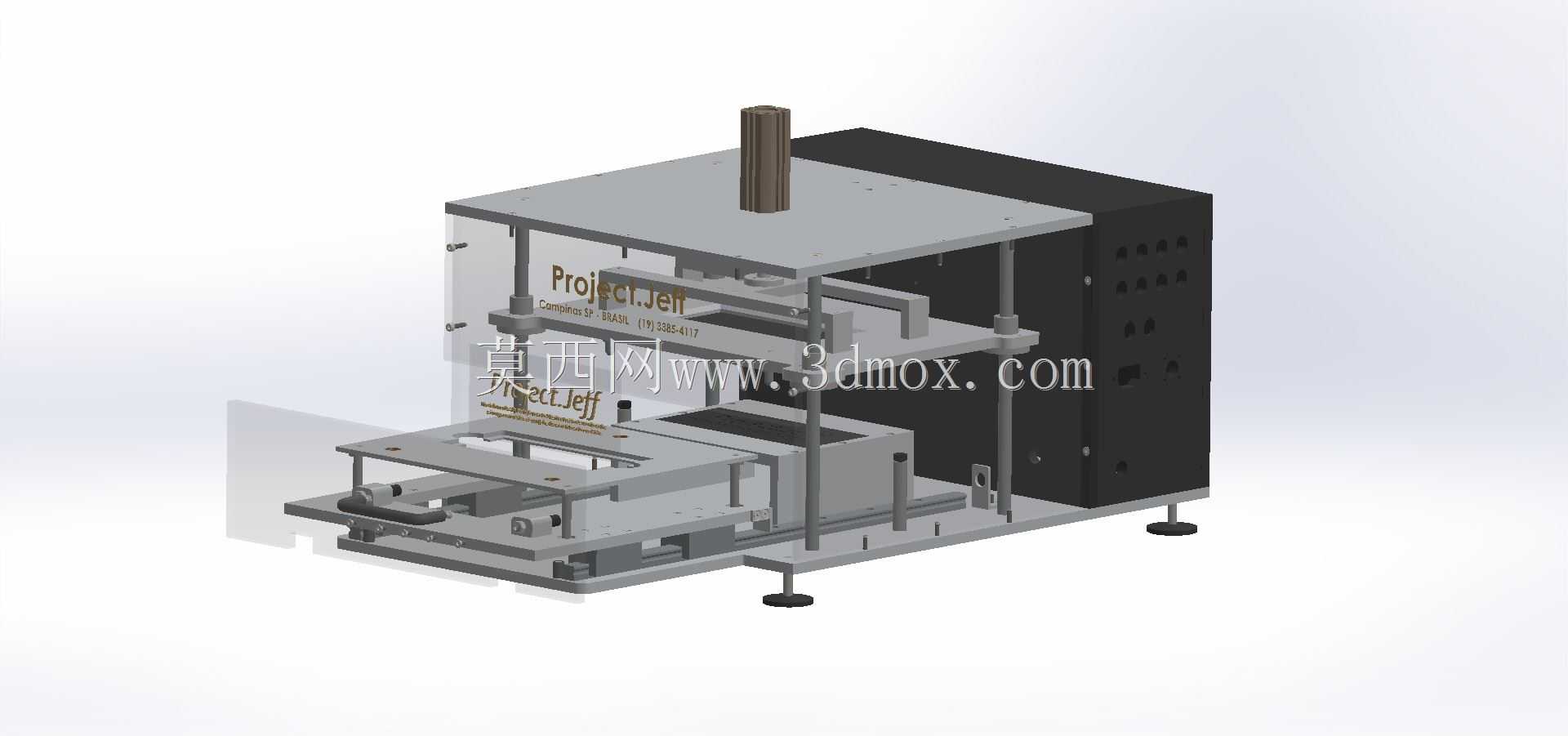

　　直接放置在标准防静电工作台面上即可完成部署，设备整体的安装边界控制在长650mm、宽420mm、高580mm范围内，不会占用过多产线空间，适配现有流水线的旁置工位安装需求。核心作业区域采用双层滑动平台设计，下层平台通过两根平行直线导轨实现前后抽拉，方便操作人员上下料，导轨选用标准15mm宽线性滑轨，额定动载荷满足15kg以内的工装与工件承载需求，抽拉行程设置为200mm，上料时平台拉出至防护区外，避免压头区域的机械结构对操作人员造成夹伤风险，上料完成后平台推回至作业位，侧边的到位传感器会触发位置确认信号，设备才会进入待作业状态，从硬件层面规避误操作带来的安全问题。上层为压头安装板，顶部设置导向柱与驱动单元连接位，

　　可适配小型气缸或者伺服电缸作为压合动力源，安装面预留了通用的螺孔阵列，不需要额外加工转接板就能快速更换不同规格的压头，适配不同尺寸工件的压合作业需求。压合作业面的正下方预留了压力传感器、位移传感器的安装位，可根据实际检测需求加装对应量程的传感元件，实时采集压合过程中的压力曲线、压头下行位移数据，当数据超出预设阈值时设备会自动触发停机信号，避免不合格品流入下一道工序。设计过程中特意将传感线路的走线槽整合在铝型材框架的凹槽内，所有信号线路与动力线路分槽布置，减少动力线的电磁干扰对传感信号精度的影响，电气舱侧面预留了标准通讯接口，可直接对接产线的MES系统，将每一次压合作业的检测数据上传至生产管理端，实现产品压装质量的全流程追溯。

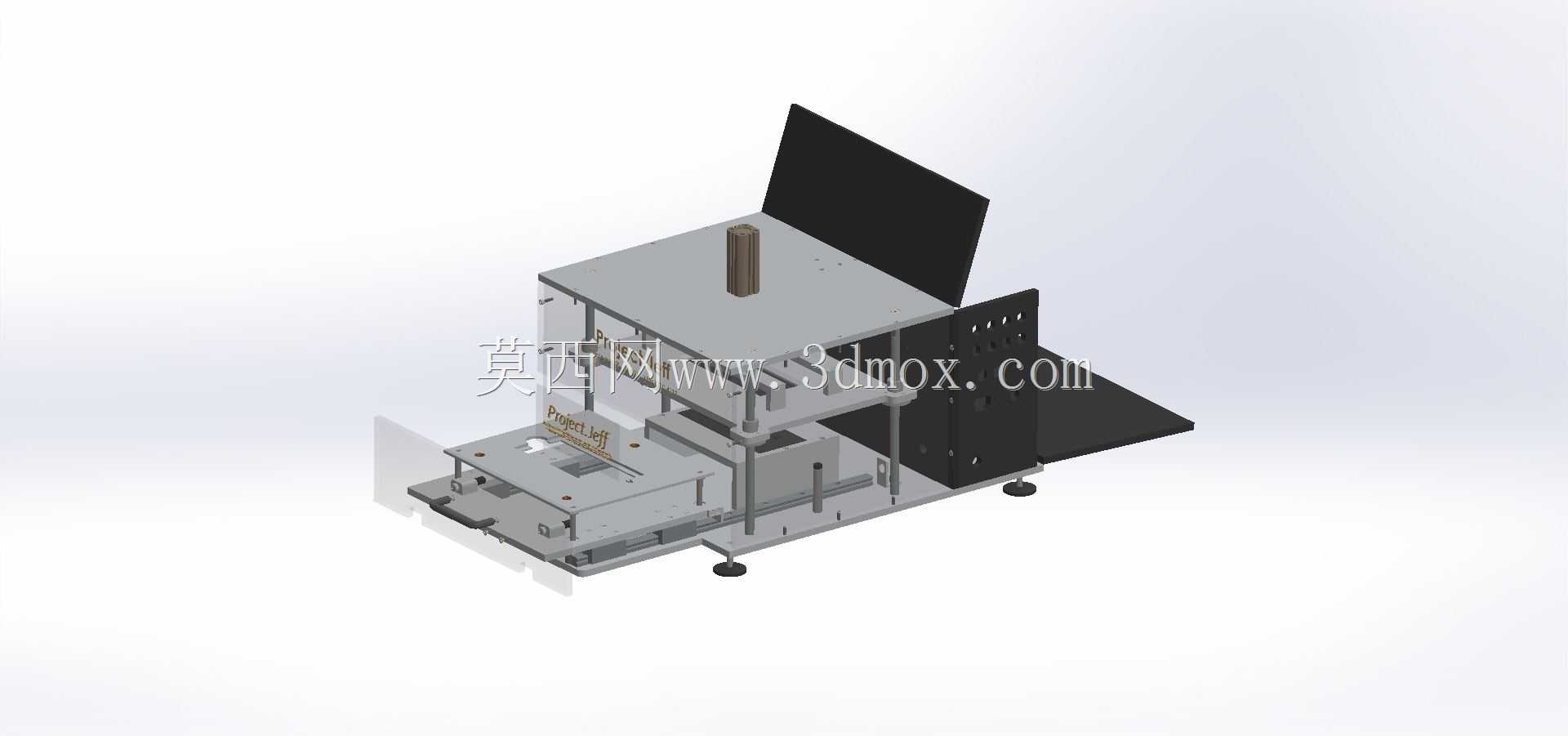

　　设备顶部的驱动单元安装位做了加高处理，预留了50mm的安装余量，可兼容不同行程的驱动元件更换，不需要对主体框架做二次改造。防护围挡采用快拆式设计，通过嵌入式卡扣固定在铝型材框架上，日常维护时不需要工具就能快速拆卸，清理内部工位的加工碎屑、更换易损件都十分便捷。滑动平台的侧边设置了可调式限位块，可根据工件的尺寸调整平台的推入行程，保证不同批次产品切换时，工件的压合位置始终与压头保持同轴度，位置调整精度可控制在0.1mm以内，减少换型时的调试时间。从实际使用的角度出发，这套装置没有设计冗余的复杂结构，所有标准件都选用市面通用的型号，后期维护更换配件的成本极低，整体结构的刚性经过校核，在最大1kN的压合力作用下，框架的形变量控制在0.01mm以内，不会因为结构变形影响传感检测的精度与压合质量。
