家用不锈钢压力锅结构三维设计

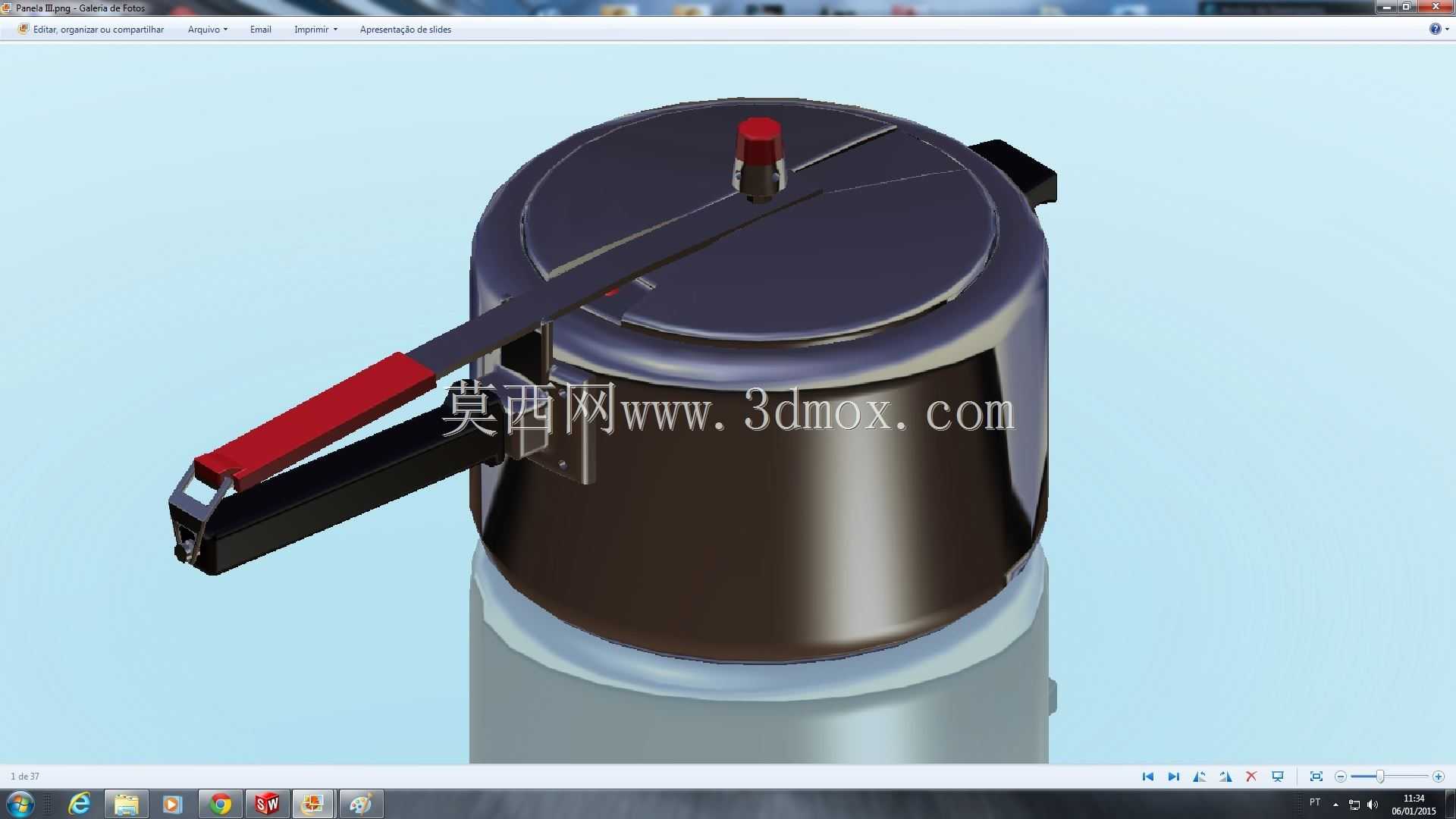

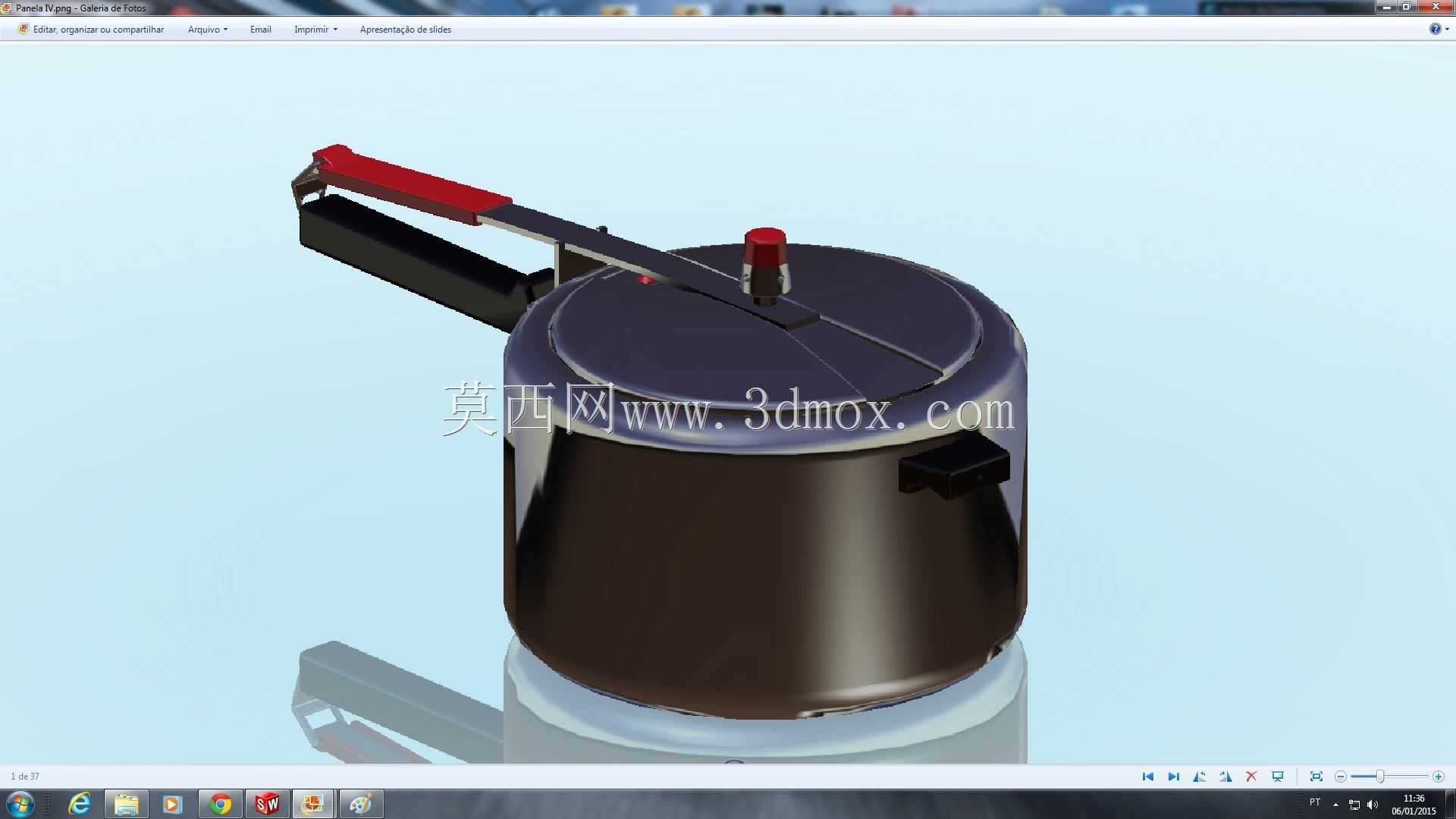

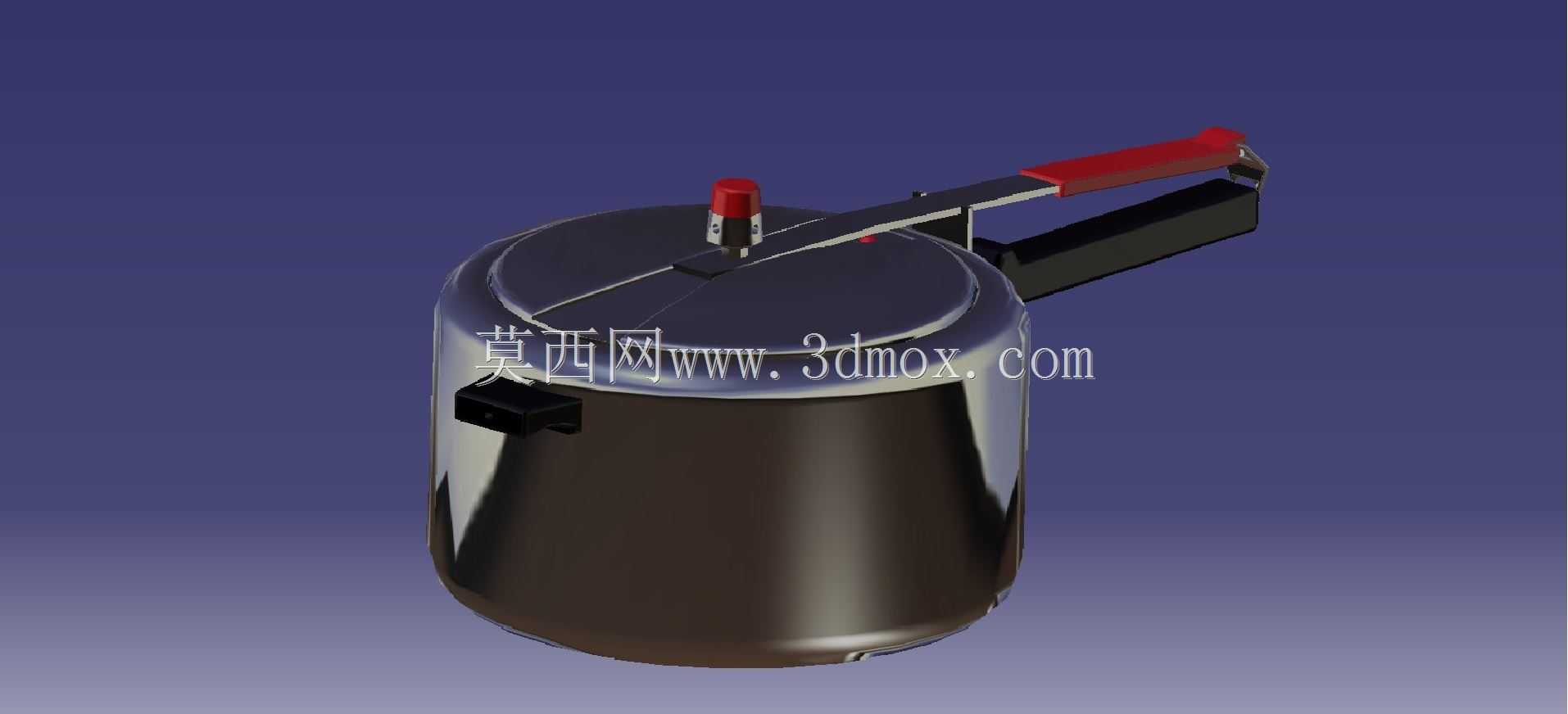

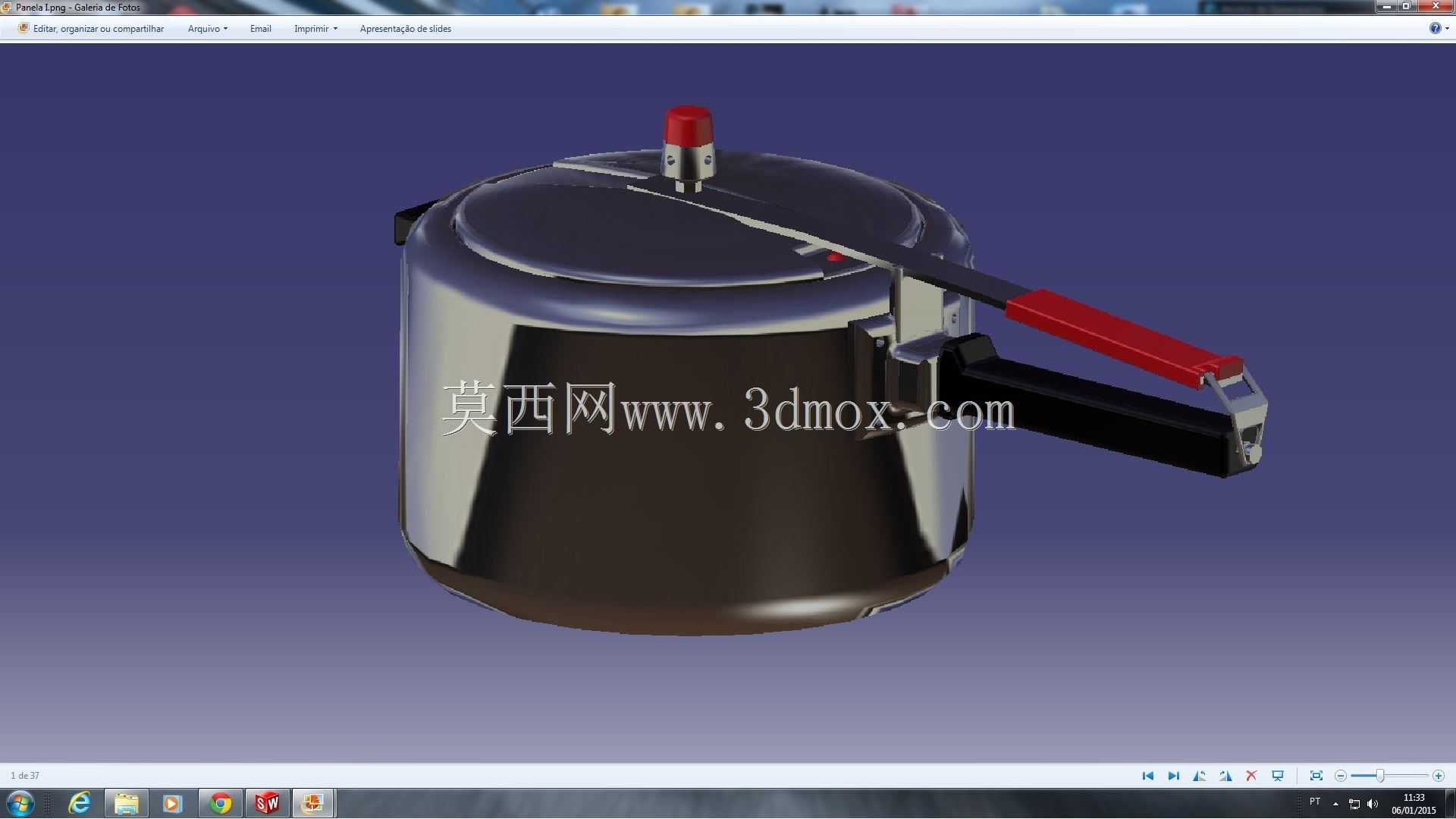

　　本次呈现的三维结构为家用压力烹饪器具，也就是日常餐饮场景中常用的压力锅，这类器具在民用厨房、小型餐饮后厨都有极高的普及度，核心作用是通过密封环境提升锅内气压，让水的沸点升高，从而缩短食物烹煮时长，同时让难熟的食材达到软烂的口感，相比普通敞口锅具，能大幅降低炖煮类菜品的能源消耗。从结构设计逻辑来看，整个模型围绕承压密封、操作安全、使用便捷三个核心维度展开，首先是锅体部分，采用一体拉伸的圆柱型不锈钢结构，锅口位置做了加厚卷边处理，用来匹配锅盖的咬合锁止结构，卷边的圆角尺寸经过反复校核，既要保证和锅盖密封圈的贴合度，避免高压状态下出现蒸汽泄漏，也要兼顾日常开合的操作顺滑度，不会出现卡滞或者刮手的问题。锅身侧面设置了两个握持结构，

　　一个是与长手柄对向的辅助小把手，另一个是带隔热包覆的长操作手柄，两个把手的安装孔位都做了内嵌式的铆接凸台，凸台的厚度经过强度校核，能够承受满锅食材加上锅内压力带来的总载荷，不会在端移过程中出现断裂变形；长手柄的包覆层采用符合食品接触要求的隔热材质，造型贴合人手握持的弧度，表面做了防滑的肌理处理，避免手上沾有油污时出现打滑。锅盖部分的结构是整个设计的核心，首先是周圈分布的锁止牙，和锅口的牙位一一对应，旋转到位后能够形成轴向的压紧力，将硅胶密封圈牢牢压合在锅口密封面上；锅盖中心位置设置了压力控制阀，也就是日常所说的限压阀，阀座的通气孔径经过计算，能够在锅内压力超过安全阈值时自动顶起阀芯排气，维持锅内压力在安全工作区间；

　　限压阀旁边设置了红色的安全压力指示杆，当锅内存在压力时，指示杆会被气压顶起，此时锅盖的锁止结构会被指示杆挡住无法旋转，避免用户在带压状态下误开锅盖造成安全事故；锅盖的开合手柄同样做了隔热包覆，和锅身的长手柄位置对齐，开合时只需要单手操作就能完成旋转解锁的动作。从安装边界和外形尺寸来看，这款压力锅的整体外径控制在240mm左右，锅身深度约160mm，算上手柄的总长度约380mm，整体高度加上限压阀约220mm，能够适配绝大多数家用燃气灶、电磁炉的炉架尺寸，放置时不会出现重心偏移的问题；锅身底部做了多层复合的平底结构，平面度公差控制在0.2mm以内，既能够在明火上加热，也能适配电磁炉的感应加热需求，不会出现局部导热不均的问题。

　　在细节设计上，密封圈采用可拆卸的硅胶结构，用户日常清洁时可以直接取下清洗，避免食物残渣残留滋生细菌；所有和食材接触的表面都做了镜面抛光处理，粗糙度达到Ra0.8以下，减少食物挂壁的情况，降低清洁难度；手柄的固定铆钉都做了平头处理，内侧不会突出刮伤锅体内壁，也不会在清洁时残留污渍。从工程建模的角度来看，整个模型的装配关系完全还原实物的装配逻辑，所有运动部件比如限压阀的阀芯、指示杆、开合手柄都保留了正确的运动自由度，能够直观演示压力排气、锁止、安全联锁的动作过程，对于厨具结构设计人员来说，可以直接参考其密封结构、安全联锁结构的设计思路，优化同类压力烹饪器具的结构方案，也可以作为民用五金产品结构教学的演示案例，帮助初学者理解压力容器类家用产品的安全设计逻辑。
