三辊式人行通道闸机结构设计

　　本次呈现的三辊式人行通道闸机结构，核心服务于封闭管控区域的人员通行核验场景，常见落地场景涵盖写字楼大堂出入口、产业园区人行通道、景区检票入口、工地实名制通道、高校宿舍出入口等需要对进出人员进行权限校验的场所，核心作用是替代人工值守完成通行权限核验、单次单人通行管控，避免无权限人员尾随闯入，同时可对接刷卡、人脸识别、二维码核验、票务系统等多种前端核验模块，实现不同场景下的通行管控需求。

　　从功能特性来看，该闸机采用三辊式拦阻结构，三根拦阻杆呈120度夹角均匀分布在主轴上，常态下处于锁止状态，当核验模块判定通行人员权限合法后，主轴解锁，人员轻推拦阻杆即可转动通行，每根杆转动120度后自动锁止，单次仅允许一人通过，从机械结构层面杜绝尾随通行的可能；相较于翼闸、摆闸类通道设备，三辊闸的结构抗冲击性更强，拦阻杆采用金属材质制作，可承受一定程度的外力冲撞，适合人流量大、使用频次高的公共场所，同时设备结构简单，后期维护成本更低，故障排查难度小。

　　设计过程中首先考虑的是通行场景的人体工程学适配，整体通道宽度控制在550mm-600mm区间，既满足单人携带随身物品顺畅通行的需求，又从物理尺寸上限制两人并排通行的可能；拦阻杆的安装高度距离地面900mm，恰好适配成年人手扶推动的舒适高度，杆体端部做圆弧钝化处理，避免通行过程中剐蹭人员衣物或造成磕碰伤害。顶部的设备舱预留了足够的安装空间，可根据项目需求嵌入不同的核验模块，包括读卡器、人脸识别终端、二维码扫描头、票务核销模块等，设备舱侧面预留走线槽位，所有内部线缆均隐藏在框架结构内部，避免外露造成的损坏或安全隐患。

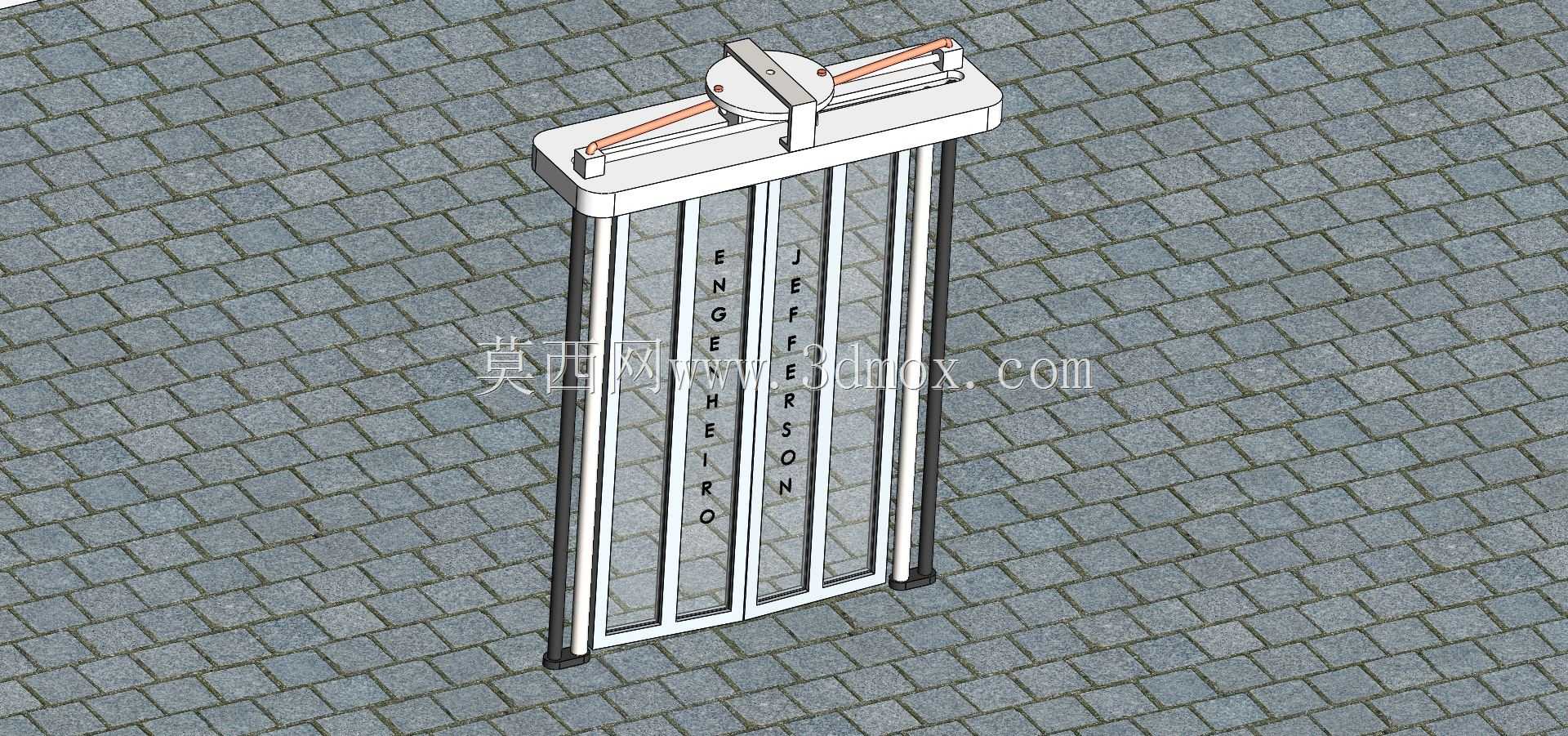

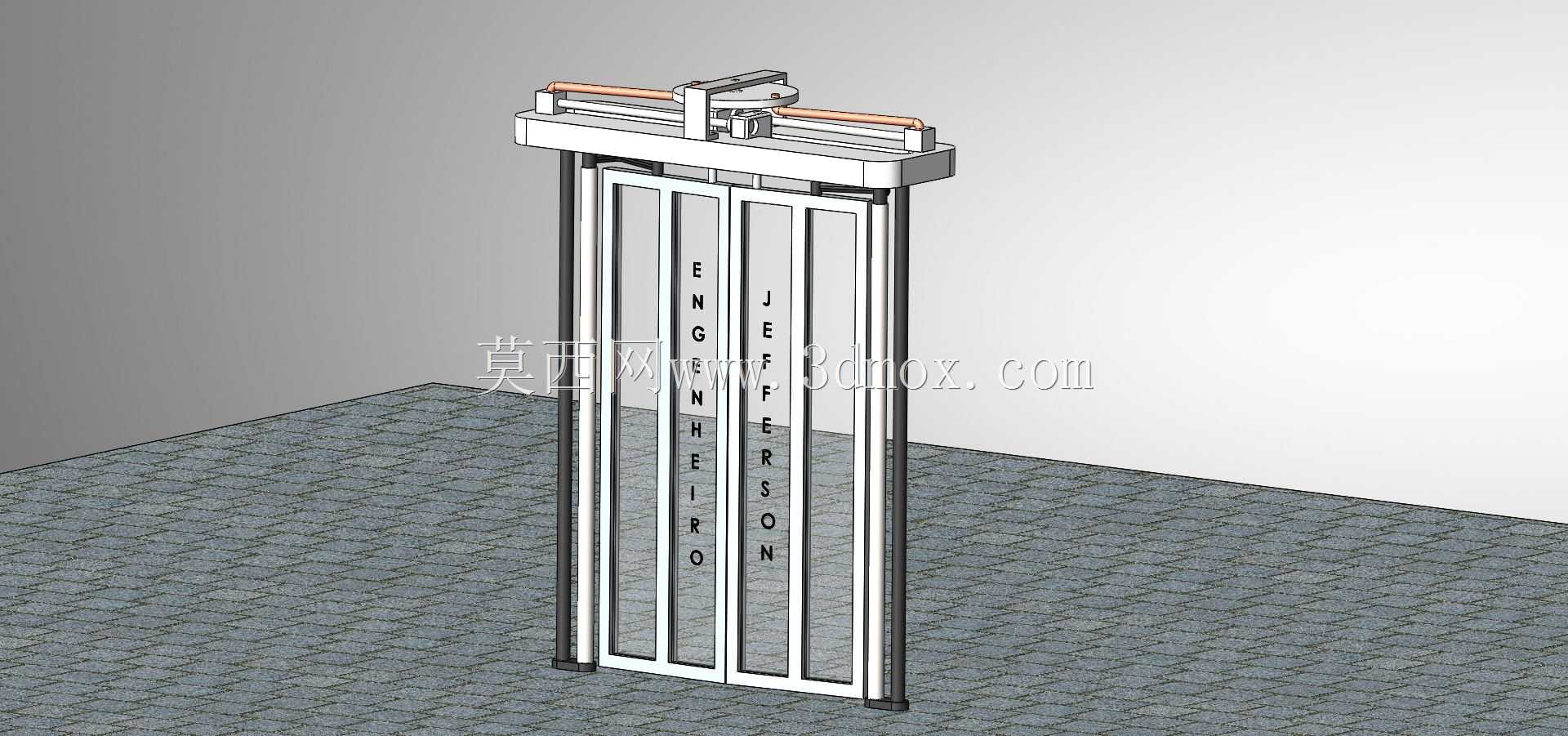

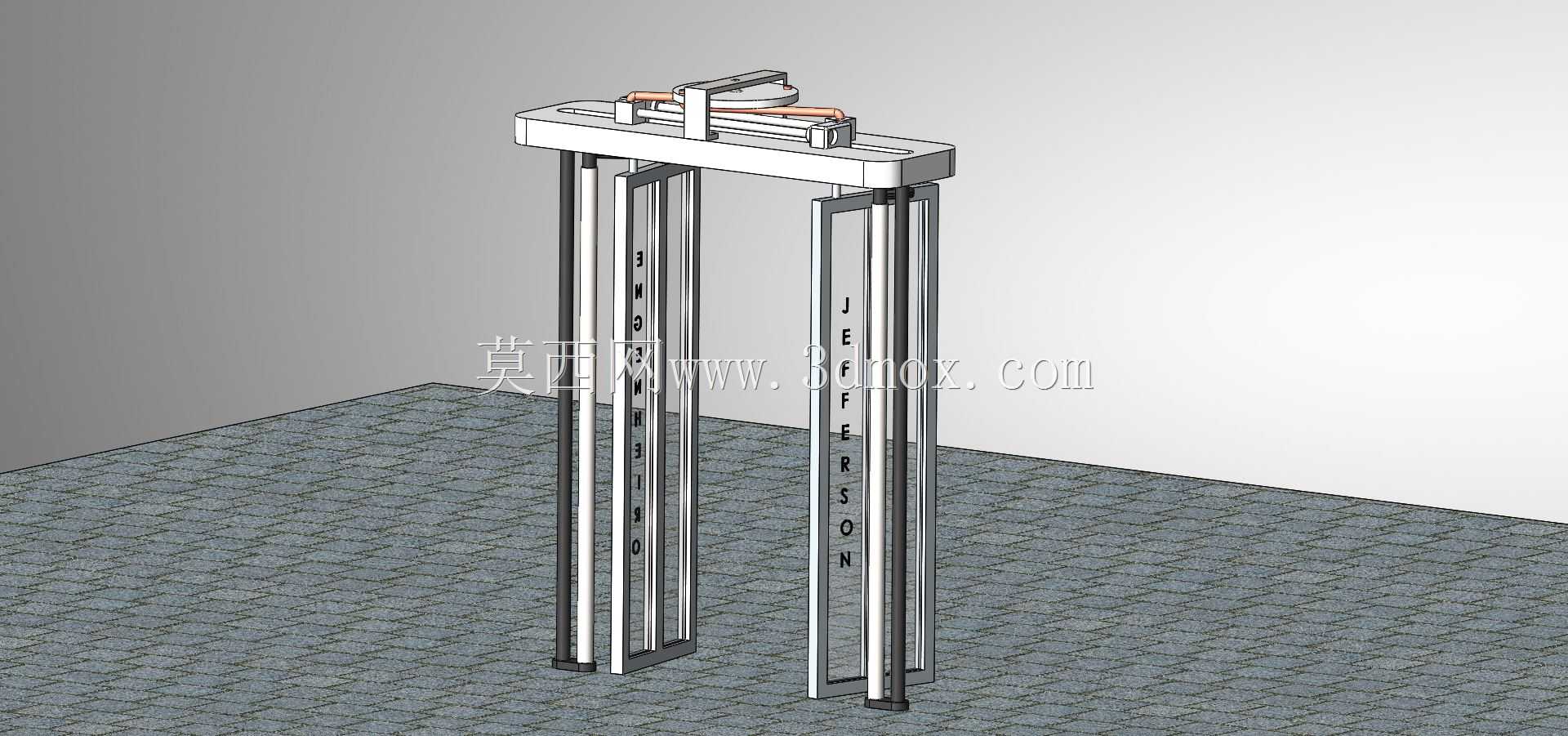

　　结构框架采用分体式立柱设计，两侧立柱与顶部横梁通过螺栓拼接组装，运输过程中可拆分打包，降低运输体积与成本，现场安装时仅需通过膨胀螺栓将底部安装法兰固定在硬化地面即可，无需复杂的土建施工。主轴传动部分采用棘轮锁止结构配合阻尼组件，解锁状态下转动阻力均匀，不会出现卡顿或转动过快的情况，锁止状态下可承受100kg以上的侧向推力，满足公共场所的安防强度要求；框架主体采用不锈钢材质折弯焊接成型，表面做拉丝处理，具备良好的防锈耐刮性能，可适应室内外不同的安装环境，即使在雨天或潮湿环境下也不易出现锈蚀变形的问题。

　　安装边界方面，设备单组净长度控制在1200mm左右，安装时需预留至少1500mm的前方通行缓冲区，方便人员在核验前停留等待，同时设备侧面距离墙体或其他障碍物需预留至少100mm的检修空间，方便后期打开侧盖对内部传动结构、电控模块进行维护保养；底部安装面要求水平度误差不超过2mm，避免长期使用过程中因地面倾斜导致主轴受力不均，出现转动卡滞或锁止失效的问题。针对户外安装场景，顶部设备舱可加装防雨檐结构，避免雨水直接渗入内部电控区域，提升设备的环境适应能力。

　　从结构建模的细节来看，所有拼接位置均预留了合理的装配公差，螺栓连接孔位做了沉头处理，装配后螺栓头不会突出框架表面，提升整体外观的整洁度；拦阻杆与主轴的连接位置采用快拆结构，当杆体出现磕碰变形时，无需拆解整个主轴结构即可单独更换损坏的拦阻杆，降低后期运维的配件更换成本。内部电控模块的安装位做了分层设计，电源模块、控制主板、锁止机构分别固定在不同的安装支架上，线缆通过理线夹有序固定，避免设备转动过程中线缆与传动结构发生摩擦造成破损。
