混凝土浇筑成型用预制构件模板结构

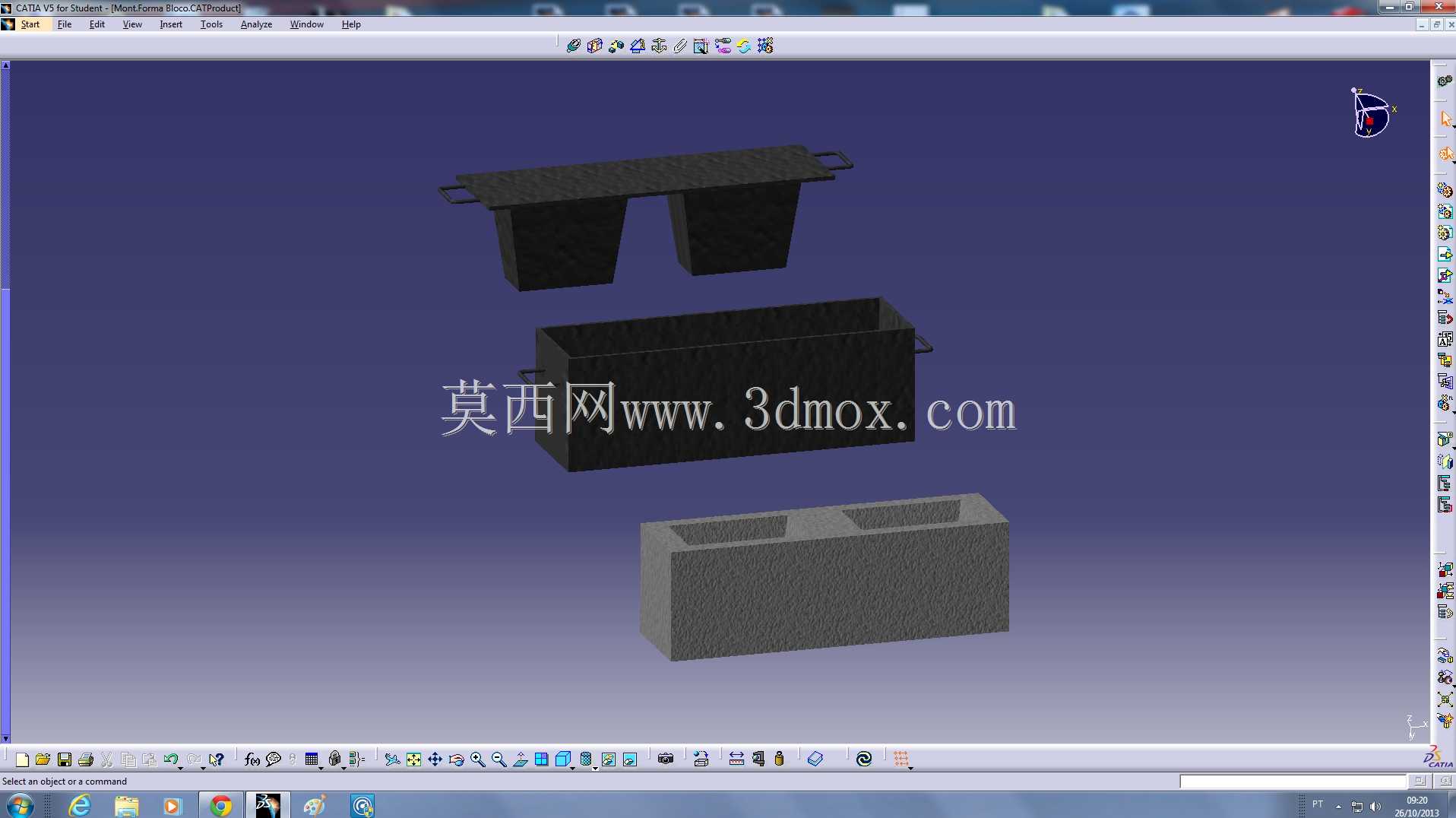

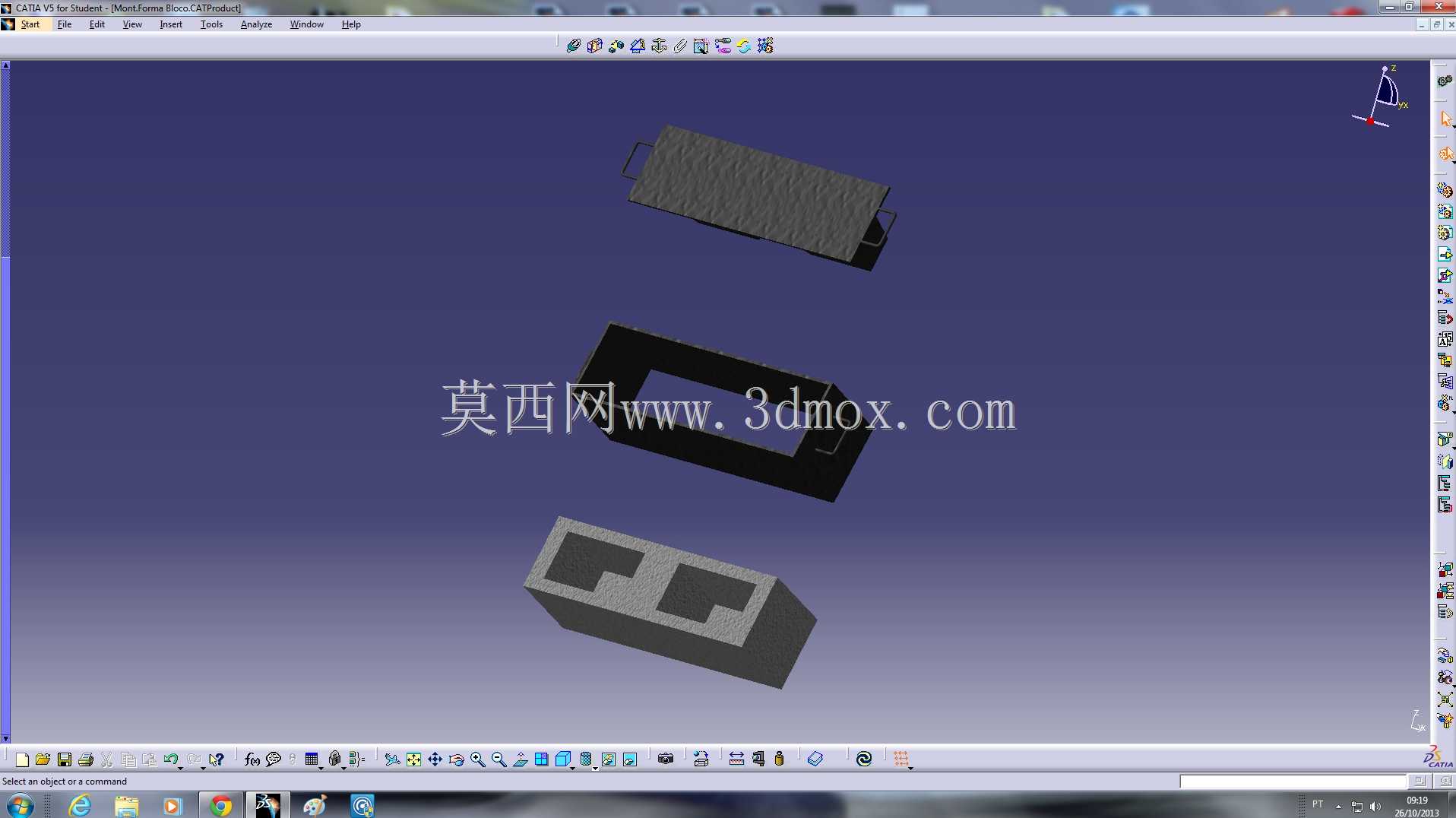

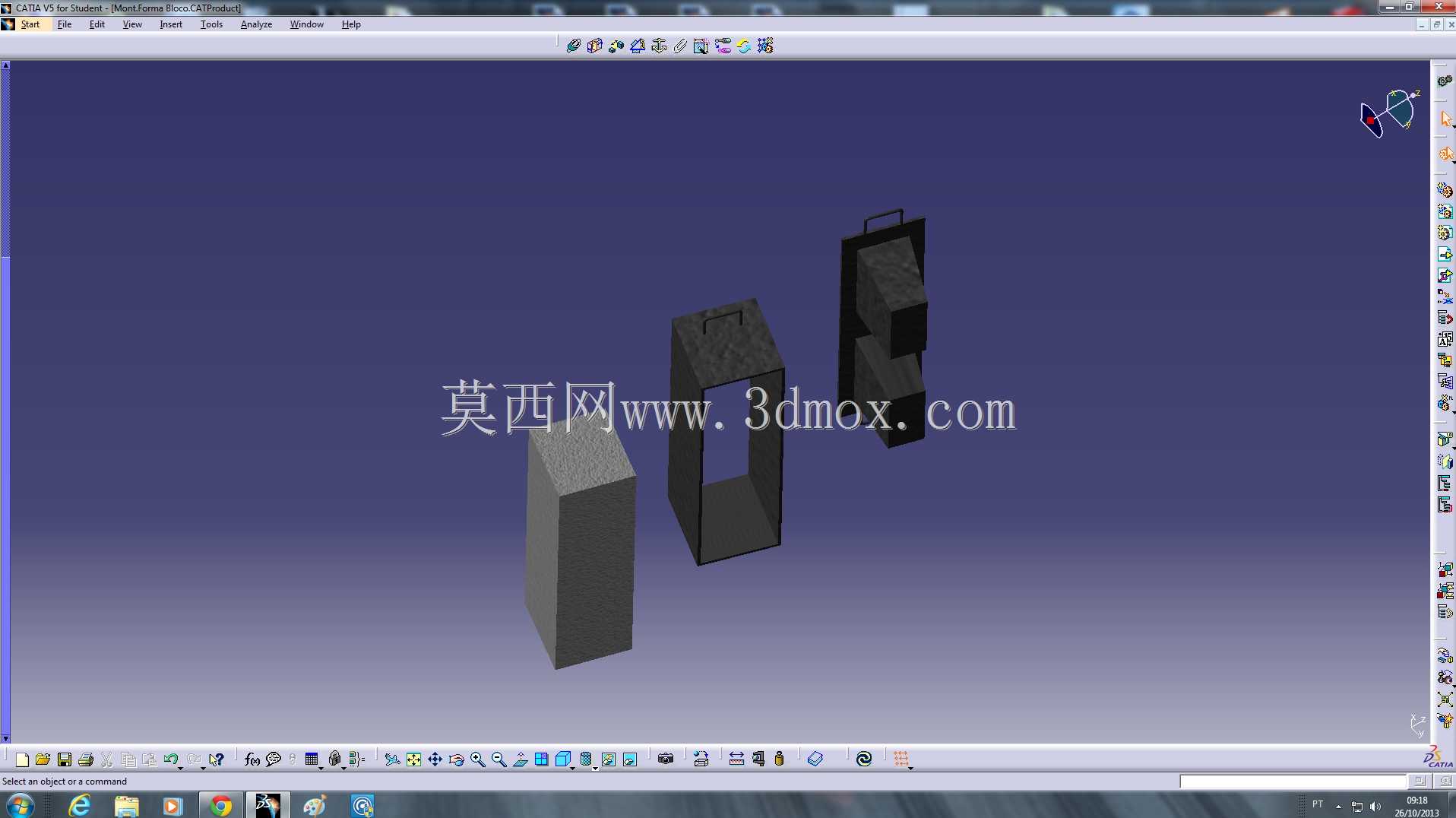

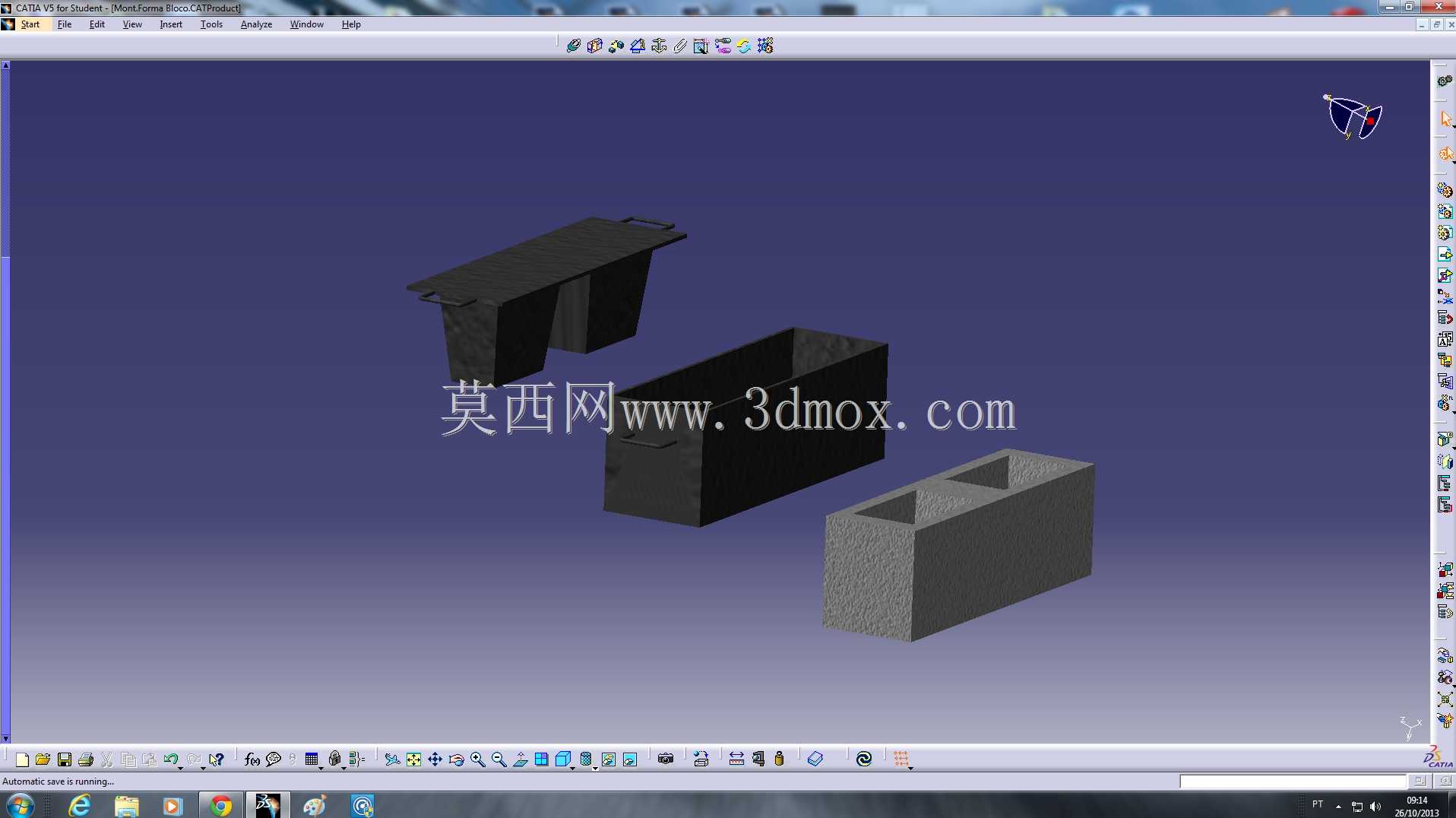

　　在装配式建筑构件预制、现场小型混凝土构件浇筑的作业场景里，这类模板是直接决定混凝土坯件成型精度、表面质量与生产效率的核心工装，不同于大型钢模的整模浇筑逻辑，这套分体式模板适配的是小批量、多规格的块状混凝土构件生产，比如路缘石、小型配重块、墙体预埋砌块这类不需要大型模台作业的构件生产场景。从结构设计逻辑来看，这套模板拆分了三个不同模腔规格的独立模体，分别对应带悬挑挂接结构的异形砌块、敞口式槽型砌块、双仓分隔式矩形砌块的成型需求，每个模体都做了拔模斜度处理，内壁的粗糙度控制在Ra1.6以内，避免混凝土凝固后粘模导致的边角缺损，拆模时不需要额外撬动模腔本体，只需要轻击模体侧壁就能完成脱模，大幅降低构件的残次率。实际作业中，

　　这类模板的安装边界不需要额外的紧固地台，只需要放置在水平度误差不超过2mm/m的钢制作业平台上即可，模体本身的侧壁厚度做了等强度设计，在混凝土浇筑振捣的侧向冲击力作用下，模腔的形位公差能控制在0.5mm以内，不会出现鼓模、胀模导致的构件尺寸超差问题。三个模体的外形尺寸分别适配不同的构件浇筑需求：带悬挑结构的模体预留了挂耳成型的空腔，成型后的砌块可以直接挂接在墙体预埋件上，不需要额外的后置固定件；敞口槽型模体的底部做了微圆弧过渡，避免混凝土骨料在直角位置堆积导致的成型空洞；双仓分隔的模体中间设置了一体化的分隔筋，分隔筋的拔模方向与外模保持一致，不会出现拆模时分隔处断裂的问题。从设计思路上，这套模板没有采用传统的焊接拼接结构，

　　而是采用了整体折弯后打磨焊缝的工艺，所有与混凝土接触的棱边都做了R2的圆角处理，既避免了尖锐棱边在施工过程中划伤作业人员，也能让混凝土构件的边角成型更饱满，减少掉角的修复工作量。在现场使用时，这类模板可以根据当日的生产需求灵活组合排布，不需要固定的模台工位，在小型预制构件厂的移动作业区、施工现场的临时预制点都能直接投入使用，模体本身的材质耐磨性可以支持超过200次的重复浇筑使用，每次使用后只需要清理内壁残留的混凝土渣，涂刷脱模剂即可再次投入使用，相比一次性的木质模板，重复利用率提升数十倍，构件的尺寸一致性也远高于木模作业的成品。针对混凝土振捣过程中可能出现的模体移位问题，每个模体的底部都做了防滑纹理处理，

　　与钢制平台接触时的静摩擦系数足够抵抗插入式振捣棒作业时产生的水平振动力，不需要额外的压块或者夹具固定，减少了工装准备的辅助时间。另外，模体的侧壁高度做了统一的基准设计，不同模体的上边缘处于同一水平面，浇筑时只需要用刮杠沿模体上表面刮平，就能保证所有构件的浇筑高度一致，不需要逐个测量标高，大幅提升了批量生产时的作业效率。对于结构设计从业者来说，这类工装模板的设计核心不在于复杂的机构，而在于对混凝土成型工艺的细节把控：拔模斜度的取值要匹配混凝土的坍落度，内壁的粗糙度要平衡脱模阻力与模板的加工成本，模体的刚度要匹配振捣工况下的载荷，这些细节都是实际生产中反复验证才能确定的参数，三维建模过程中需要把这些工艺细节全部体现出来，才能保证模型导出的加工图纸可以直接投入生产，不会出现加工完成后无法满足现场使用需求的问题。
