滑台式四柱冲压成型工装结构设计

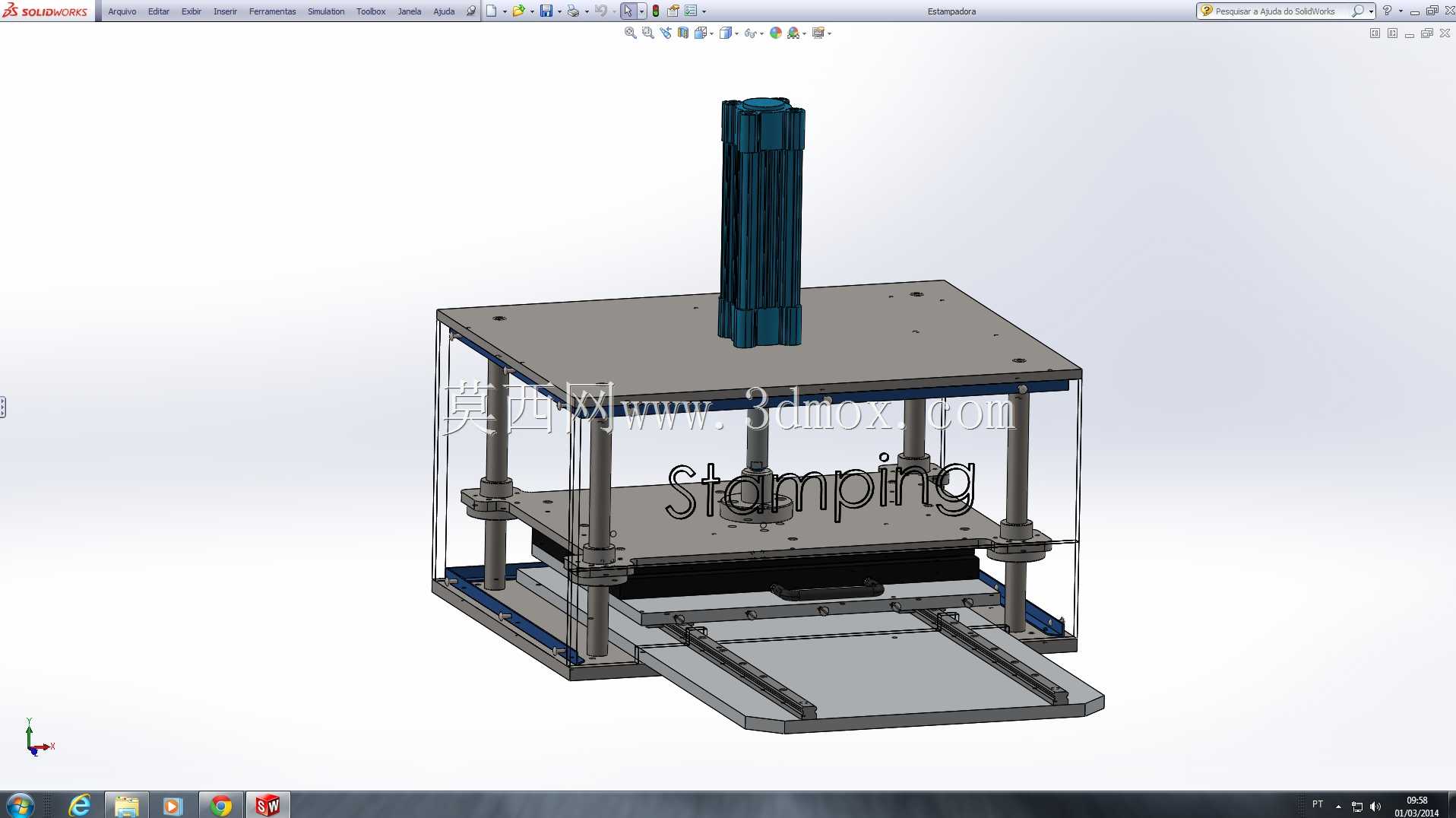

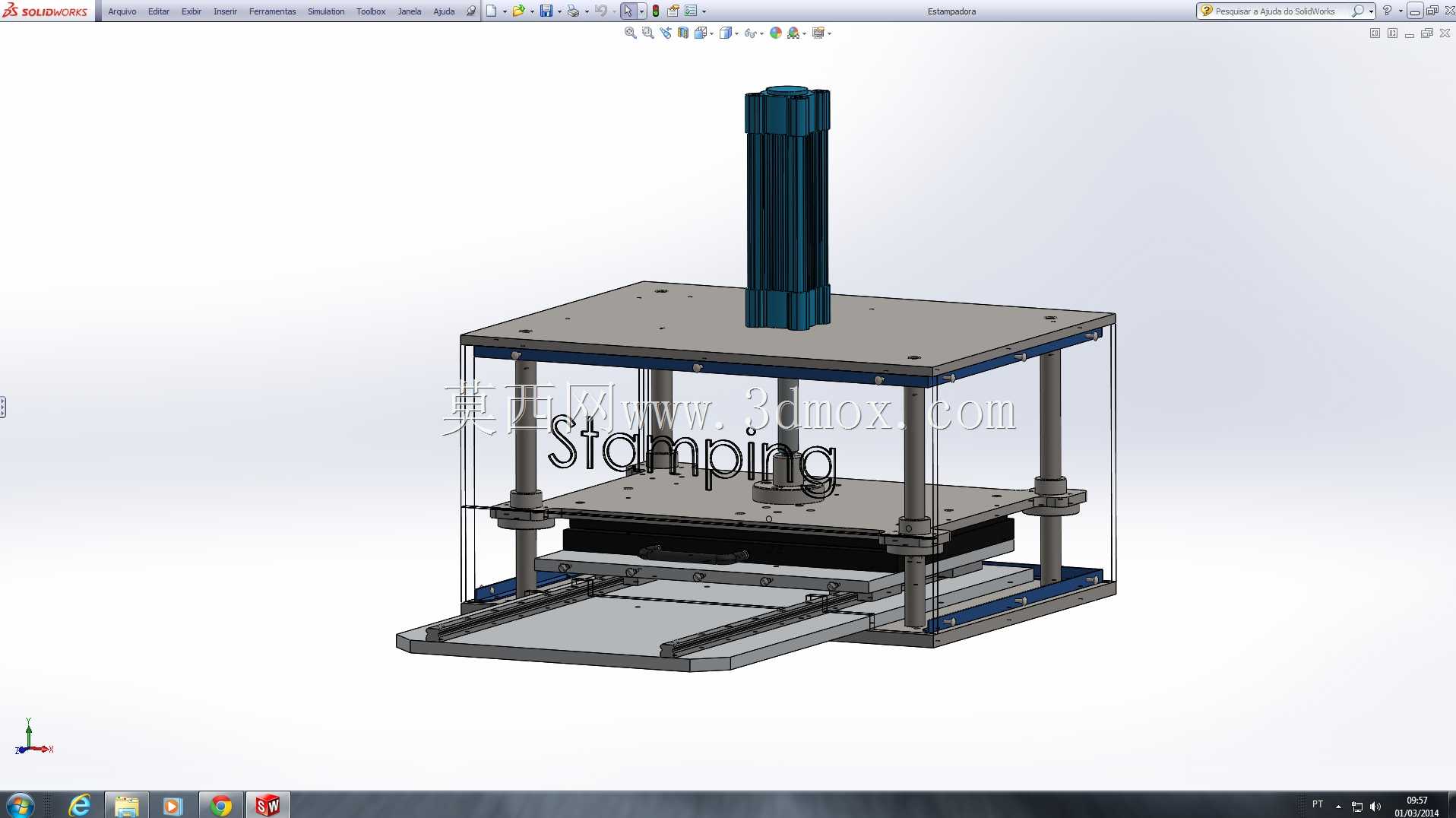

　　这套冲压成型工装的设计，最初是针对小型五金件、薄型绝缘片材的小批量压印、冲切工序做的适配方案，核心要解决的是传统单工位冲压设备上下料时操作人员手部伸入作业区的安全隐患，同时兼顾小批量多品种生产时的换模便捷性。从结构布局来看，整套设备采用立式四柱导向架构，四根镀铬光轴作为上下模座的运动导向件，导向轴两端分别与上安装板、下基座锁固，中间的活动压板通过直线轴承与导向轴配合，运动过程中偏摆量可控制在0.02mm以内，足够满足薄材冲切的精度要求。顶部的驱动单元采用立式安装的执行元件，输出端直接与活动压板中心连接，避免偏载带来的导向件磨损加快问题，驱动元件的安装板做了加厚处理，厚度达到20mm，可抵消冲压瞬间的反冲力，减少安装面的形变。

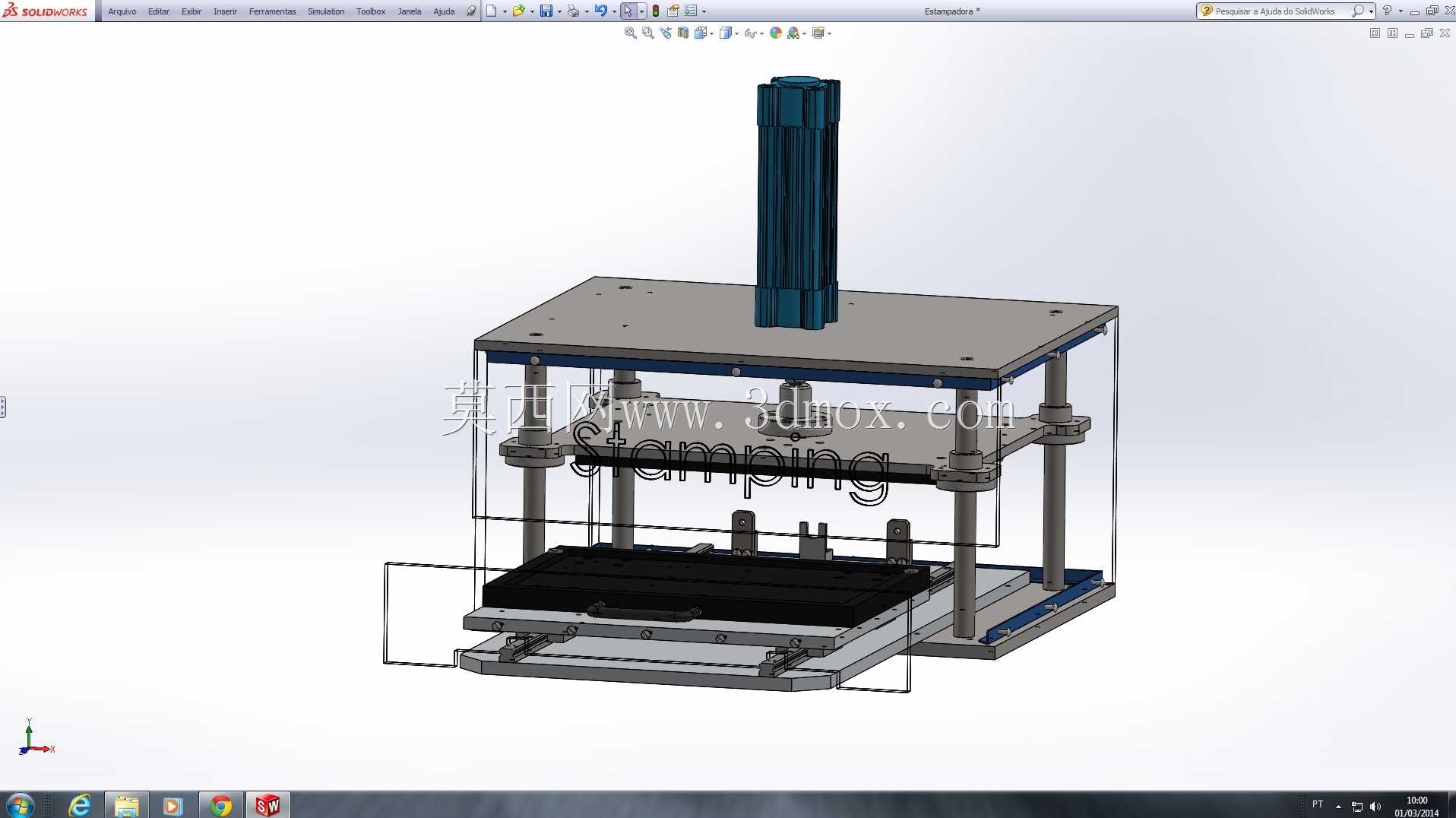

　　送料部分采用抽拉式滑台结构，滑台通过底部的线性导轨与下基座连接，操作人员可在设备外部将待加工工件放置在滑台的定位工装内，再将滑台推入作业区，触发到位检测后设备才会启动冲压动作，从结构层面规避了安全风险。滑台的定位面做了沉槽设计，可根据不同加工件的外形快速更换定位治具，换型时仅需松开沉头螺丝即可完成治具替换，无需调整整体设备的同轴度。上下模的安装位都预留了标准模柄孔与T型槽，可兼容常规规格的小型冲压模具，不需要额外做转接板设计。

　　从安装边界来看，整套工装的底部基座尺寸控制在400mm*500mm范围内，整体高度不超过600mm，可直接放置在常规工作台上使用，不需要额外做地基固定，底部预留了四个M10的安装孔位，如需固定在机架上可直接通过螺栓锁附。设备的作业开口高度设置为150mm，足够容纳厚度在100mm以内的模具与工件组合，活动压板的最大行程为100mm，冲压压力可通过驱动端的调压元件调整，适配不同厚度、不同材质工件的压装需求。

　　结构设计过程中，特意将所有传动部件都做了透明防护围挡，围挡采用亚克力板材与铝型材立柱拼接，既可以观察内部冲压作业的状态，又能防止冲压过程中产生的碎屑飞溅伤人，围挡的开合处设置了安全联锁，一旦围挡被打开，驱动单元会立即停止动力输出，避免误动作带来的伤害。下基座的底部做了集屑槽设计，冲压产生的边角料会顺着滑台的缝隙落入集屑槽内，清理时仅需抽出集屑抽屉即可，不需要拆解设备主体结构。

　　在导向件的选型上，没有采用普通的铜套导向，而是选用了带密封件的直线轴承，可减少冲压过程中粉尘进入轴承内部，延长导向部件的维护周期，轴承座采用分体式设计，后期更换轴承时不需要拆卸整根导向轴，仅需拆开轴承座的压盖即可完成替换，降低了后期维护的难度。活动压板的背面做了加强筋结构，在保证压板整体平面度的前提下，减少了压板的厚度，降低了运动部分的整体重量，可提升驱动单元的响应速度，减少下行过程中的惯性冲击。

　　这套工装的应用场景并不局限于单一的冲压工序，更换对应的上模头之后，还可以完成小型零部件的压装、塑胶件的热熔铆接、标签的压印等工序，属于通用性较强的小型台式压合作业设备。滑台的行程设置为200mm，足够操作人员在外部完成上下料动作，滑台的端部设置了硬限位块，防止滑台被过度拉出导致导轨脱轨，同时限位块上安装了缓冲胶垫，减少滑台推到位时的碰撞冲击。气路或电路的走线都从立柱的内部空腔穿过，外部没有裸露的管线，既避免了管线被工件剐蹭破损，也让整体设备的外观更加整洁，不会因为管线杂乱影响日常的清洁维护。
