线材自动送料裁切一体化设备结构

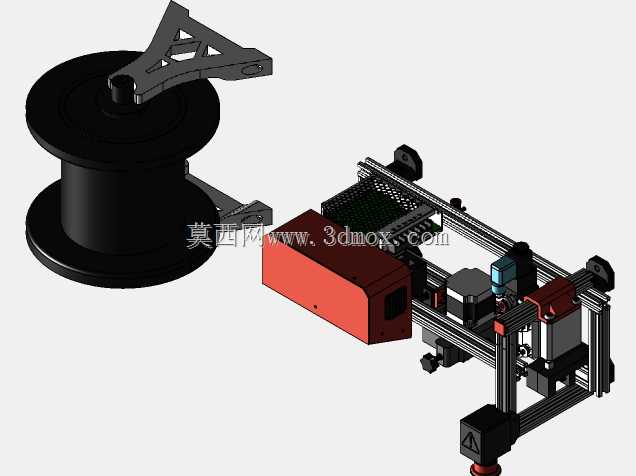

　　这套设备的核心定位是面向线束加工、电子元器件生产、线材预处理工段的专用作业单元，区别于通用裁切设备，它整合了料卷承托、恒张力送料、定长输送、精准裁切的全流程功能，不需要人工反复上料、测量长度，能适配多规格的细金属丝、绝缘包覆导线、柔性线束类物料的连续加工作业。从结构布局来看，设备左侧设置了独立的料卷承载工位，采用悬臂式支撑轴搭配三角加强型支撑臂，支撑臂通过螺栓与机架主体刚性连接，料卷轴的高度经过匹配设计，保证料卷放料时的出线角度与后续送料机构的进料口高度齐平，避免线材因弯折角度过大产生塑性变形或者表面包覆层磨损，支撑臂上预留的调节槽位可以适配不同内径的料卷安装，覆盖常规生产场景下多数规格的成卷线材使用需求。

　　设备中部的送料模组采用双列线性导轨作为滑动支撑，搭配同步带传动结构实现送料滑台的往复移动，滑台上安装有气动式夹料组件，夹块表面做了防滑纹理处理，夹持力可以通过配套的调压阀调整，既能保证夹持线材时不打滑，也不会因为压力过大夹伤线材的绝缘层或者导致细金属丝变形。送料行程的限位通过两端的硬限位块配合软限位触发元件实现，定长精度依靠伺服驱动的脉冲计数控制，能根据加工需求灵活设定送料长度，适配不同批次的裁切尺寸要求。裁切执行单元布置在送料模组的末端，采用动刀配合定刀的剪切结构，动刀的驱动元件布置在模组侧方，通过连杆结构将驱动力传递到刀头，剪切动作与送料动作做了互锁逻辑设计，只有当送料滑台到位、夹料组件处于锁紧状态时，裁切动作才会触发，

　　避免出现送料未到位就裁切导致的长度误差，也能防止空切对刀头造成不必要的磨损。整个设备的机架采用工业铝型材拼接搭建，型材连接处采用角码加螺栓的紧固方式，不需要焊接作业，既方便组装调试时的位置调整，也能保证整体框架的刚性，设备底部的四个支撑脚都设计了可调高度结构，安装时可以根据地面平整度调整水平，避免运行过程中因为机架倾斜导致送料偏移。从安装边界来看，设备整体的横向占用空间适配常规的车间工作台面，不需要额外做地基固定，接通气源与电源即可投入使用，进料端的料卷支撑位置预留了足够的操作空间，方便操作人员更换料卷，出料端预留了接料工位的安装位置，可以直接配套收料盒或者下一工序的输送线使用。在实际应用场景中，

　　这类设备常布置在线束加工生产线的首端，替代传统的人工拉料、钢尺测量、斜口钳裁切的作业模式，能大幅降低人工操作的劳动强度，同时避免人工测量带来的长度误差，保证同批次裁切的线材长度一致性。设计过程中针对细径线材容易缠绕、送料过程中容易松垮的问题，在料架出线位置设置了阻尼调节结构，通过调整阻尼片的压紧力，给料卷施加合适的转动阻力，保证送料过程中线材始终处于张紧状态，不会因为料卷惯性转动导致多余的线材松脱缠绕。送料路径上的所有过线位置都做了圆角钝化处理，没有尖锐的棱角，避免线材输送过程中被刮伤，影响后续的加工质量。设备的驱动元件、传动部件都布置在铝型材框架的内侧，外侧没有裸露的传动结构，既可以避免生产过程中线头、杂物掉入传动机构造成卡滞，也能降低操作人员触碰运动部件的安全风险。气路与线路都通过型材的内置槽位排布，整体外观整洁，也方便后期维护时排查线路故障。裁切刀头的安装位置设计了快拆结构，当刀头出现磨损需要更换或者修磨时，不需要拆解整个模组，只需要松开紧固螺丝即可取下刀头，大幅缩短设备的维护停机时间。针对不同材质的线材裁切需求，刀头的剪切角度也做了适配优化，裁切软质绝缘线材时采用平口刀保证切口平整，裁切硬质金属丝时可以更换斜口刀降低剪切阻力，设备的安装接口预留了足够的兼容性，不需要改动主体结构即可完成刀头的适配更换。
