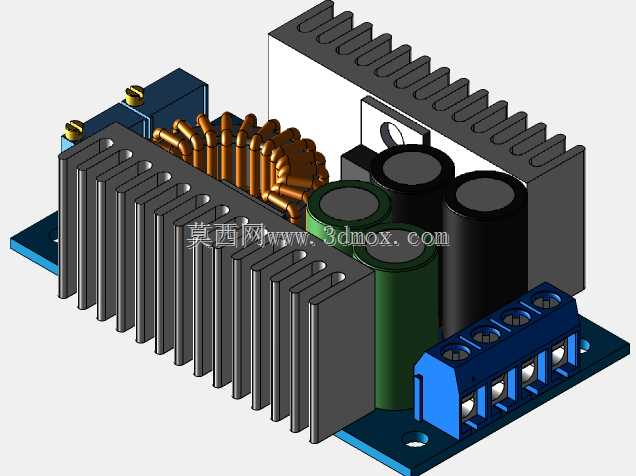

300W9A恒流恒压DC-DC降压变换器结构

　　这款DC-DC降压变换单元在工业现场的适配场景十分广泛，小到小型工控柜内的传感器供电支路、便携式测试设备的电源转换模块，大到小型自动化设备的辅助供电回路、车载电子系统的电压适配单元，都能见到这类拓扑结构的产品。实际使用中，它的核心作用是将较高压的直流输入转换为负载所需的低压直流输出，同时支持恒流、恒压双模式工作，既可以给需要稳定电压供电的控制板、显示模块提供稳定电压源，也能给锂电池组、LED负载这类需要限流供电的设备提供恒流输出，避免过流损坏负载端器件。

　　从结构设计层面看，这款产品的布局完全围绕功率器件的散热需求与电气安全间距展开。首先是散热结构的配置，两个独立的铝挤型散热片分别对应主功率开关管与续流回路的功率器件，散热鳍片的齿厚、齿间距都经过适配自然对流散热的优化，在300W满功率输出工况下，无需额外加装强制风冷风扇就能将器件结温控制在安全阈值内，既降低了运行噪音，也避免了风扇损耗带来的可靠性下降问题。功率电感采用多股铜线并绕的磁环结构，安装位置紧贴PCB板功率回路一侧，尽可能缩短大电流走线的长度，减少走线寄生电感带来的尖峰电压干扰，同时电感与周边电解电容、散热片之间预留了足够的安全爬电距离，避免高湿工况下出现拉弧打火问题。

　　储能与滤波部分的电解电容采用高低搭配的布局，不同容值的电容分别对应输入输出端的高低频滤波需求，大容量电容负责滤除低频纹波，小容量的贴装电容负责滤除高频开关噪声，电容本体与散热片之间预留了足够的通风间隙，避免散热片的高温传导加速电容电解液干涸，延长电容的实际使用寿命。输出端采用大电流栅栏式接线端子，端子的额定电流匹配9A的持续输出能力，接线位的螺丝采用防滑设计，现场接线时无需额外处理线鼻子就能实现可靠压接，端子底部的蓝色绝缘基座直接固定在PCB板上，同时通过安装孔与设备壳体实现接地，提升使用过程中的电气安全性。

　　安装边界方面，这款变换单元的PCB板采用规则矩形设计，四个角预留了标准的通孔安装位，适配M3规格的固定螺丝，安装孔位的中心距经过标准化设计，可以直接固定在标准DIN导轨安装的转接板上，也可以直接锁附在设备内部的金属安装板上。整体外形高度控制在常规工控设备的内部空间允许范围内，最高的散热片顶部与电容顶部的高度差经过协调，不会出现局部突出导致的安装干涉问题，输入端与输出端的接线端子分别布置在板卡的两侧，现场布线时可以实现输入输出走线的分离，减少功率走线与信号走线之间的电磁干扰。

　　实际选型使用时，这款结构的设计细节也充分考虑了现场运维的需求，板上的电位器调节孔位正对板卡外侧，无需拆下模块就能通过螺丝刀调整输出电压与恒流值的参数，调节旋钮的阻尼感适中，参数调整后不会因为设备运行的振动出现参数偏移。功率回路的走线全部采用加宽覆铜设计，大电流路径的覆铜厚度经过加厚处理，满负载运行时PCB板的温升均匀，不会出现局部过热导致的焊盘脱落问题。整体结构没有采用多余的装饰性设计，所有结构件都服务于电气性能、散热需求与安装可靠性，完全符合工业级功率变换模块的设计逻辑，建模过程中所有的装配间隙、器件干涉都经过校验，可直接用于同类产品的结构参考、安装空间校核，也能作为教学场景下功率电子结构设计的参考案例。
