商用气动式汉堡成型加工设备结构设计

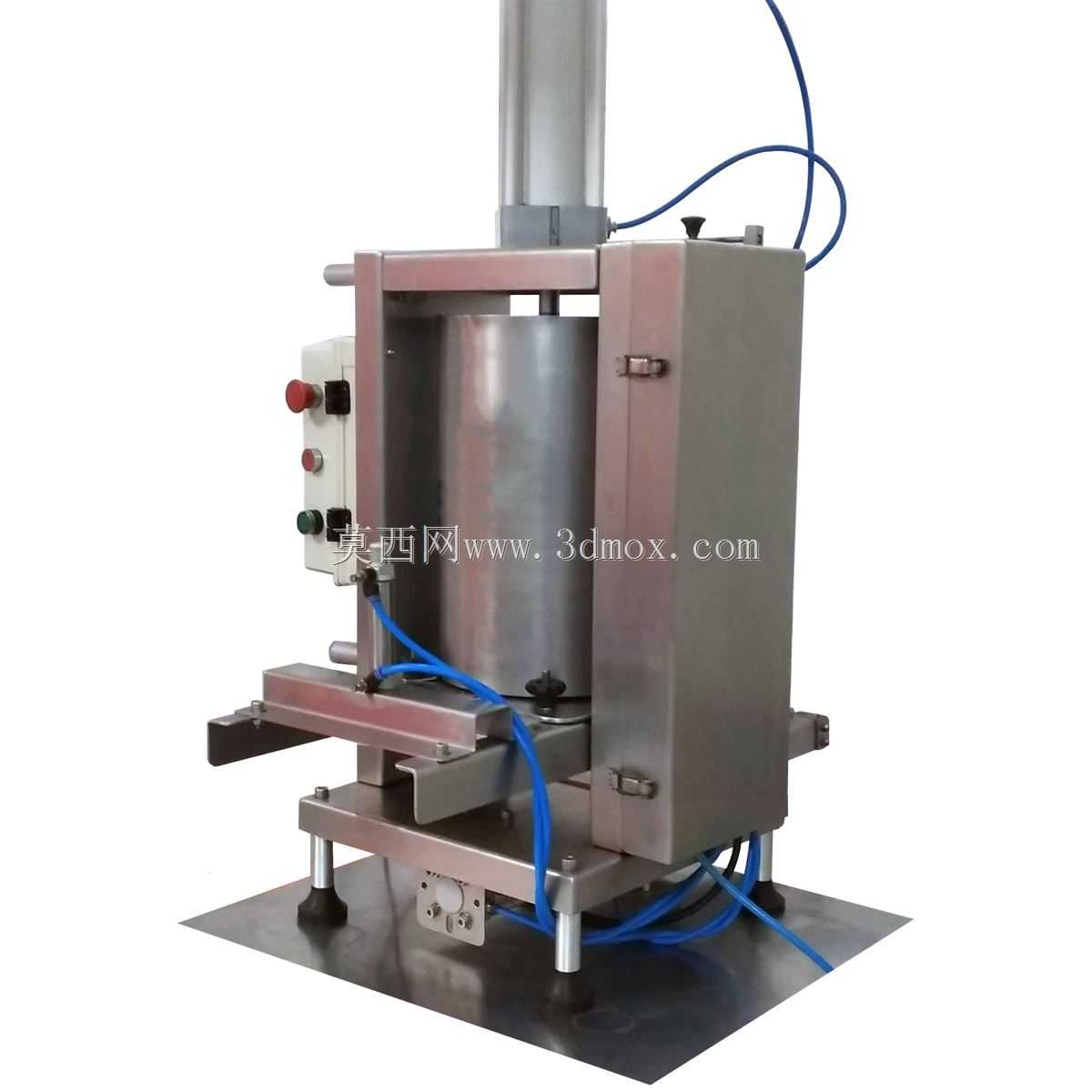

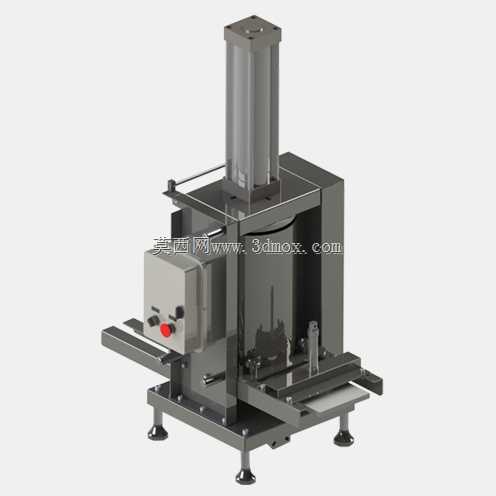

　　这款设备主要面向连锁餐饮中央厨房、预制菜肉制品加工车间的汉堡肉饼批量成型工序，区别于小型手动肉饼压制工具，整机采用立式框架布局，核心执行单元搭配气动驱动回路，可稳定完成肉饼压制成型的连贯动作，适配标准化快餐门店的原料预处理需求，能有效替代人工按压的传统作业模式，保障单批次肉饼重量、厚度的一致性，降低后厨操作人员的重复劳动强度。从结构设计逻辑来看，整机采用304不锈钢板材作为主体框架材质，所有与食材接触的工位表面均做镜面抛光处理，满足食品加工场景的卫生清洁要求，框架侧边设置快拆式锁扣，日常生产结束后可快速拆卸接触工位部件进行冲洗消毒，无清洁死角。设备底部配置可调节支撑脚，可适配不同平整度的车间操作台安装，

　　安装时仅需预留对应气源接口位置即可，无需额外浇筑固定地基，整机占地尺寸适配常规后厨操作台面宽度，侧边预留的操作按钮盒集成了启动、急停、手动复位功能，操作人员经过简单培训即可上手操作，无需复杂的参数设置流程。核心成型工位采用立式压合结构，上部驱动气缸搭配导向柱保障压合过程的垂直精度，避免压合偏斜导致的肉饼边缘厚度不均问题，压合工位的成型模腔可根据实际生产需求更换不同规格，适配不同重量、直径的汉堡肉饼加工，甚至可适配部分素食饼坯的压制成型需求。气路管线采用蓝色食品级气动软管排布，所有管线均沿框架侧边走线固定，避免与食材接触区域产生干涉，同时预留了管线维护的操作空间，后期更换气管、调整气路压力时无需完全拆解设备主体框架。设备的压合行程、

　　保压时间可通过配套的气动阀组进行调节，针对不同肉糜配比的原料，可调整对应的压合参数，避免压力过大导致肉饼口感紧实发柴，或是压力不足导致饼坯松散易散的问题，每小时的产能可匹配中型快餐门店的高峰时段原料需求，无需提前过长时间预制饼坯，保障食材的新鲜度。从安装边界来看，设备放置时需在侧边预留至少150mm的操作空间，用于日常的模腔更换、清洁操作，背部预留气源接口的连接空间，上部气缸伸出位置无顶部遮挡即可，整机重量适配常规商用操作台的承重范围，无需额外加固操作台结构。设备的电控部分做了防水密封处理，适配后厨潮湿、多油污的使用环境，按钮、开关部件均采用工业级防水型号，避免清洁过程中进水导致的电路故障。在实际应用场景中，

　　这款设备既可以单独作为肉饼成型工位使用，也可对接后续的肉饼煎制、速冻输送线，组成小型的汉堡饼加工生产线，适配不同规模的生产需求，相较于大型工业级肉饼成型设备，这款设备的投入成本更低，占地更小，更适配区域型餐饮配送中心、小型食品加工厂的生产需求，结构上没有复杂的传动部件，后期维护成本极低，常规易损件仅为气动密封件、气管接头，普通机修人员即可完成更换维护，无需专业厂家上门售后。设计过程中充分考虑了食品加工场景的使用痛点，所有棱角位置均做圆弧过渡处理，避免操作人员清洁、操作过程中被划伤，设备底部的接水盘可承接清洁过程中产生的污水，避免污水流到操作台面造成污染。
