龙门式数控加工设备结构设计

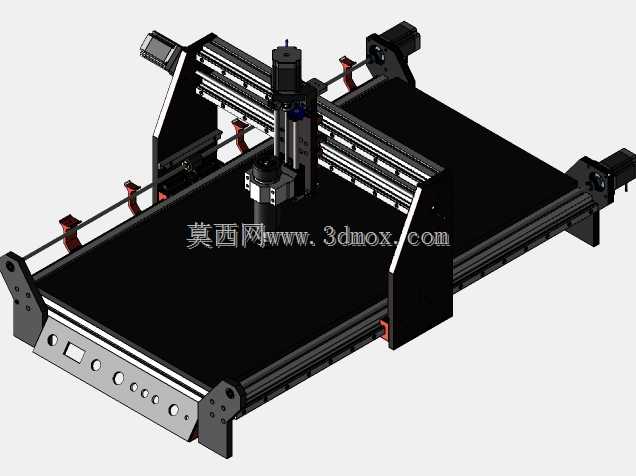

　　这款龙门架构的数控加工设备，主要面向公用事业配套的公共设施加工场景，可适配多类板材的铣削、雕刻、钻孔作业，在户外标识制作、公共设施构件加工、小型工装板材加工场景中适配性较强。设备采用双侧同步驱动的龙门移动方案，横梁跨距覆盖500mm级加工幅面，工作台采用整块平整托板结构，可直接放置亚克力、铝塑板、薄铝板、密度板等常见加工板材，无需复杂的专用夹具即可完成定位，适配小批量多品种的加工需求。从结构设计逻辑来看，设备将X向传动导轨布置在工作台两侧的床身基座上，龙门架整体沿X向做往复运动，避免了长行程下丝杠传动的挠度问题，同时Y向导轨集成在横梁上，搭载加工主轴的滑座沿Y向移动，Z向主轴滑台则垂直布置在Y向滑座上，

　　三个运动轴的传动均采用直线导轨搭配滚珠丝杠的组合，保证运动过程中的定位精度与重复定位精度，各轴的驱动端均预留了伺服电机或步进电机的安装位，可根据加工精度需求灵活选配驱动部件。主轴部分采用风冷高速电主轴安装方案，主轴夹头可适配不同直径的铣刀、雕刻刀，满足不同切削深度与加工精度的需求，主轴旁预留了冷却管路与吸尘接口的安装位置，可根据加工材质选配水冷或者吸尘装置，避免加工废屑堆积影响加工精度。设备的前端控制区域集成了操作按钮与状态显示位，可直接在设备端完成启停、急停、进给速率调整等基础操作，电控元件的安装腔布置在床身前端的空腔内，布线空间充足，强弱电分离的走线槽在结构设计时已经预留，可减少电气干扰对设备运行稳定性的影响。从安装边界来看，

　　设备整体占地长度适配1.2m级工作台幅面，宽度方向不超过0.8m，高度方向在主轴收回状态下不超过0.6m，可直接放置在常规车间工作台面上使用，无需专门做地基固定，设备底部预留了可调脚杯的安装孔位，可根据地面平整度调整设备水平，保证导轨运行平面的平面度。在细节设计上，龙门架的两侧立板采用加厚钣金折弯焊接结构，搭配加强筋提升整体刚性，减少高速运动过程中的结构震颤，导轨安装面均设计了加工余量，在装配时可通过配磨保证导轨的平行度与直线度，各运动轴的两端均设置了硬限位与软限位触发块，避免超程运动造成的设备损坏。拖链采用全封闭尼龙拖链，将传动线缆、气管、冷却管路全部收纳在内，避免运动过程中线缆拉扯磨损，延长设备的无故障运行时间。

　　这款设备的结构设计充分考虑了小型加工场景的实用性需求，没有冗余的复杂结构，零部件的通用化程度较高，大部分传动件、紧固件都采用标准件，可降低后期维护的配件成本，对于从事小型数控设备改装、非标加工设备设计的从业者来说，该结构的传动布局、刚性设计、安装空间预留都有较高的参考价值，可直接基于该结构调整加工幅面、主轴功率，衍生出适配不同加工需求的专用数控加工设备。
