变电站门型桁架式电气连接铁塔

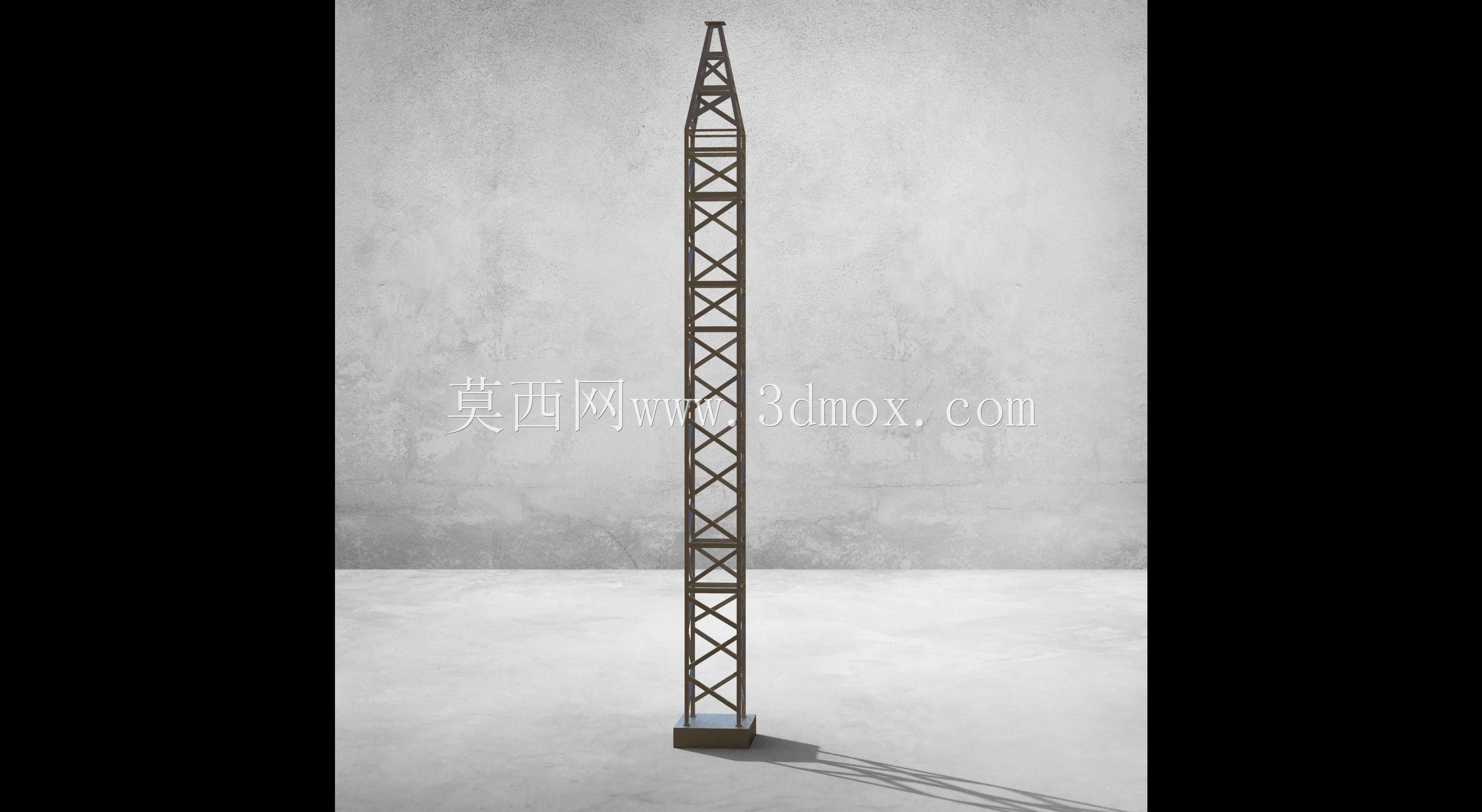

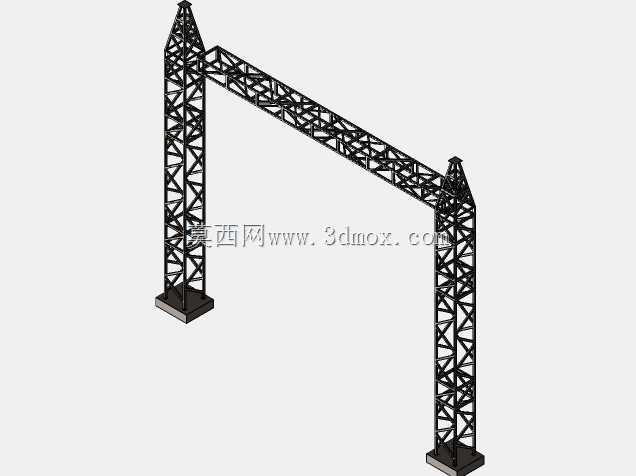

　　在户外变电站、高压输变电节点的场地布置中，这类门型桁架铁塔是承担电气设备连接的核心支撑构件，区别于单柱输电塔，它采用双立柱加横向桁架梁的门型结构，能够在两个塔柱之间形成大跨度的架空走线空间，避免地面设备布置与线缆走向产生干涉。从实际使用场景来看，这类铁塔主要用于变压器、高压断路器、隔离开关等一次设备之间的母线支撑、引下线固定，同时也可作为架空进出线的终端承力结构，承受线缆张拉力、风载荷以及极端天气下的覆雪载荷，保障变电回路的结构稳定性。

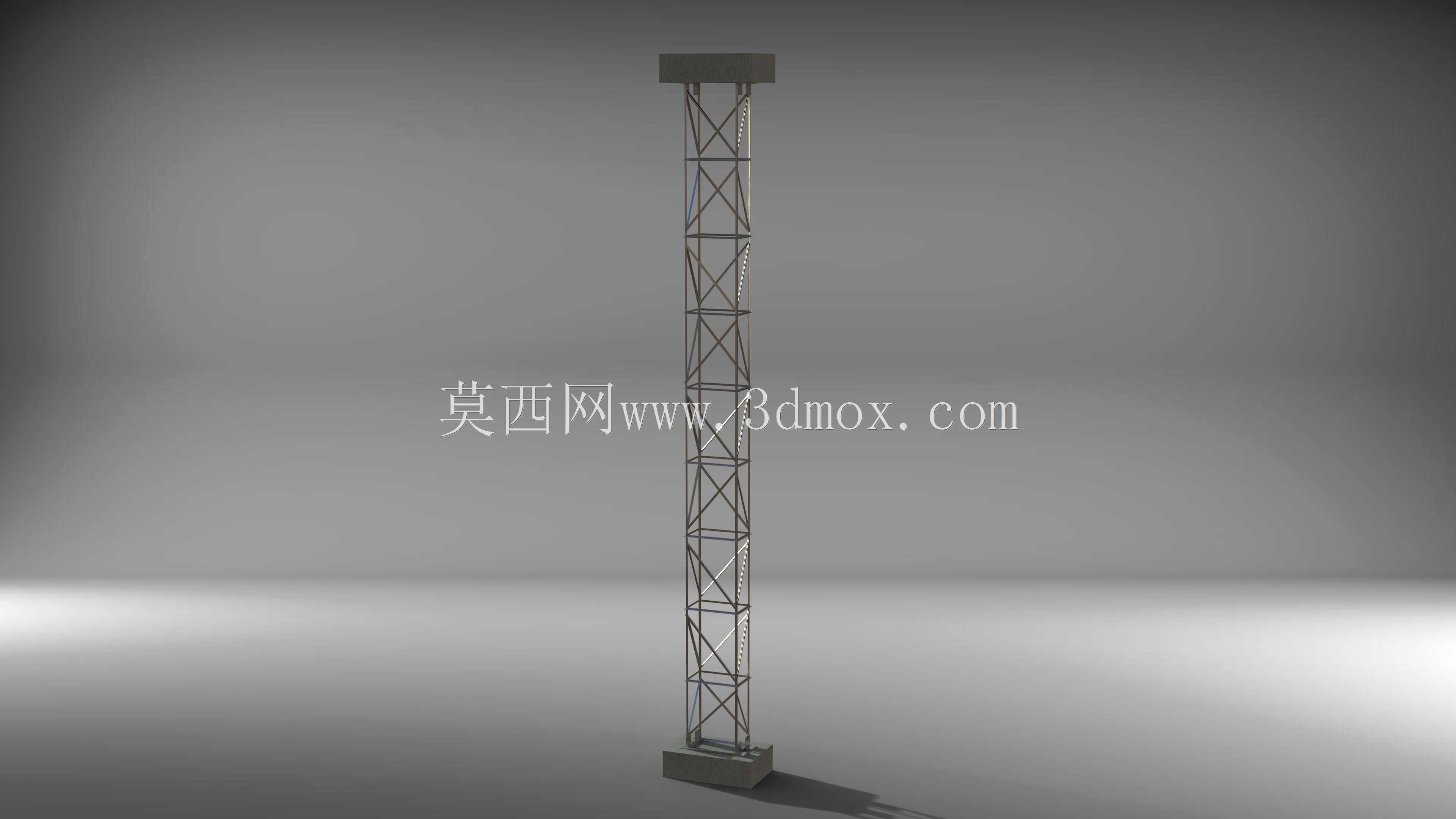

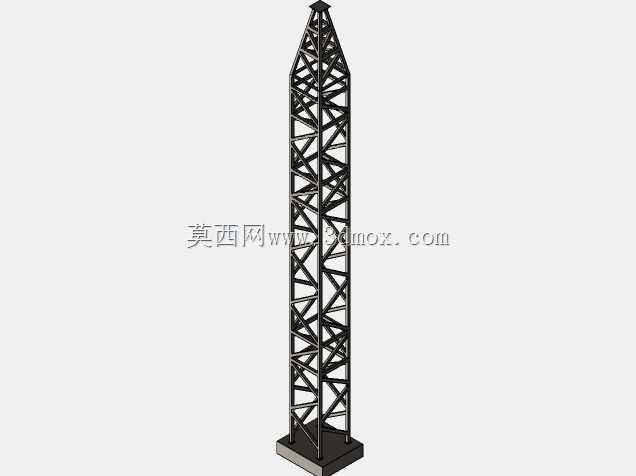

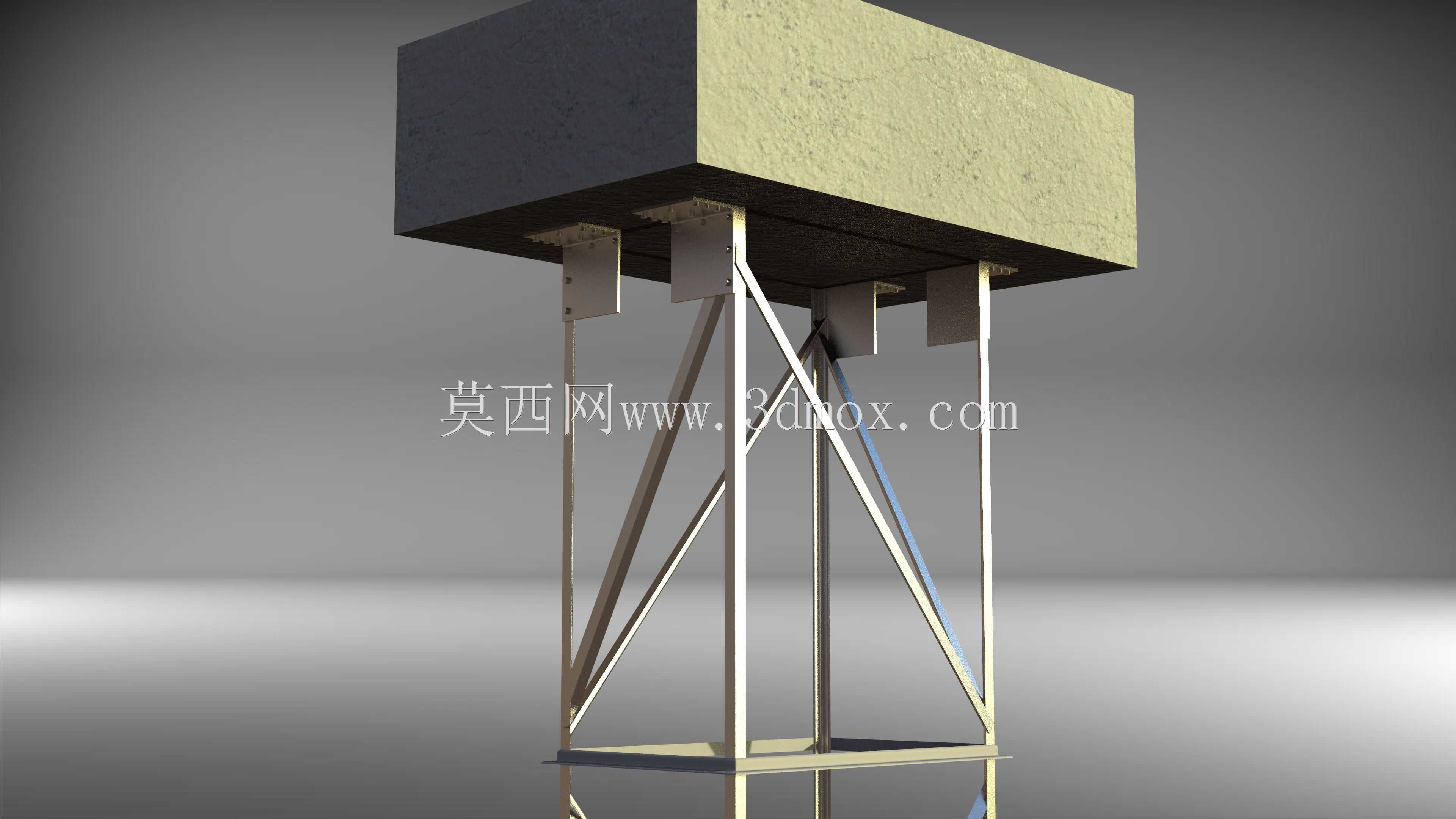

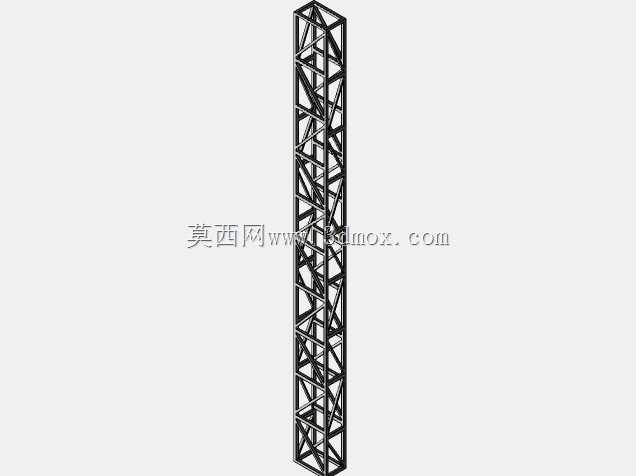

　　设计层面上，整体采用空间桁架结构体系，所有杆件均采用等边角钢或小型型钢通过节点板螺栓拼接，没有多余的实体承重结构，在保证整体刚度与强度的前提下最大限度降低自重，减少基础承载负荷。双立柱采用变截面格构式设计，底部与预埋基础通过地脚螺栓刚性连接，柱身每隔固定间距设置横隔与斜撑，避免长细比过大引发的失稳问题；顶部横向桁架梁与立柱采用刚性节点连接，梁的下弦节点预留挂线板、绝缘子安装孔位，可根据不同电压等级的走线需求调整挂点位置，适配不同回路的布线要求。

　　从安装边界来看，双立柱的中心距需要匹配下方变压器等设备的外形尺寸，预留足够的设备检修、吊装操作空间，立柱高度需要满足带电部分与地面、周边设施的安全距离要求，同时兼顾引下线的弯曲半径要求，避免线缆过度弯折损伤绝缘层。横向桁架的挠度需要控制在规范允许范围内，防止挂线后梁体下挠过大导致绝缘子倾斜、线缆弧垂超出设计值。节点设计上所有杆件均采用轴心受力模式，避免杆件承受附加弯矩，螺栓排布满足施工操作空间要求，方便现场高空拼装作业，同时所有外露钢结构件预留热浸镀锌的工艺余量，适配户外长期防腐需求。

　　在实际工程应用中，这类结构的建模需要重点核对杆件的干涉情况，尤其是斜撑与节点板、挂线构件的位置关系，避免现场安装时出现杆件碰撞无法装配的问题；同时需要预留接地引下线的固定点位，满足变电设施的接地导通要求，塔脚位置需要设置保护帽的安装空间，避免地脚螺栓长期暴露锈蚀。
