带旋转型芯与齿条结构的注塑模具

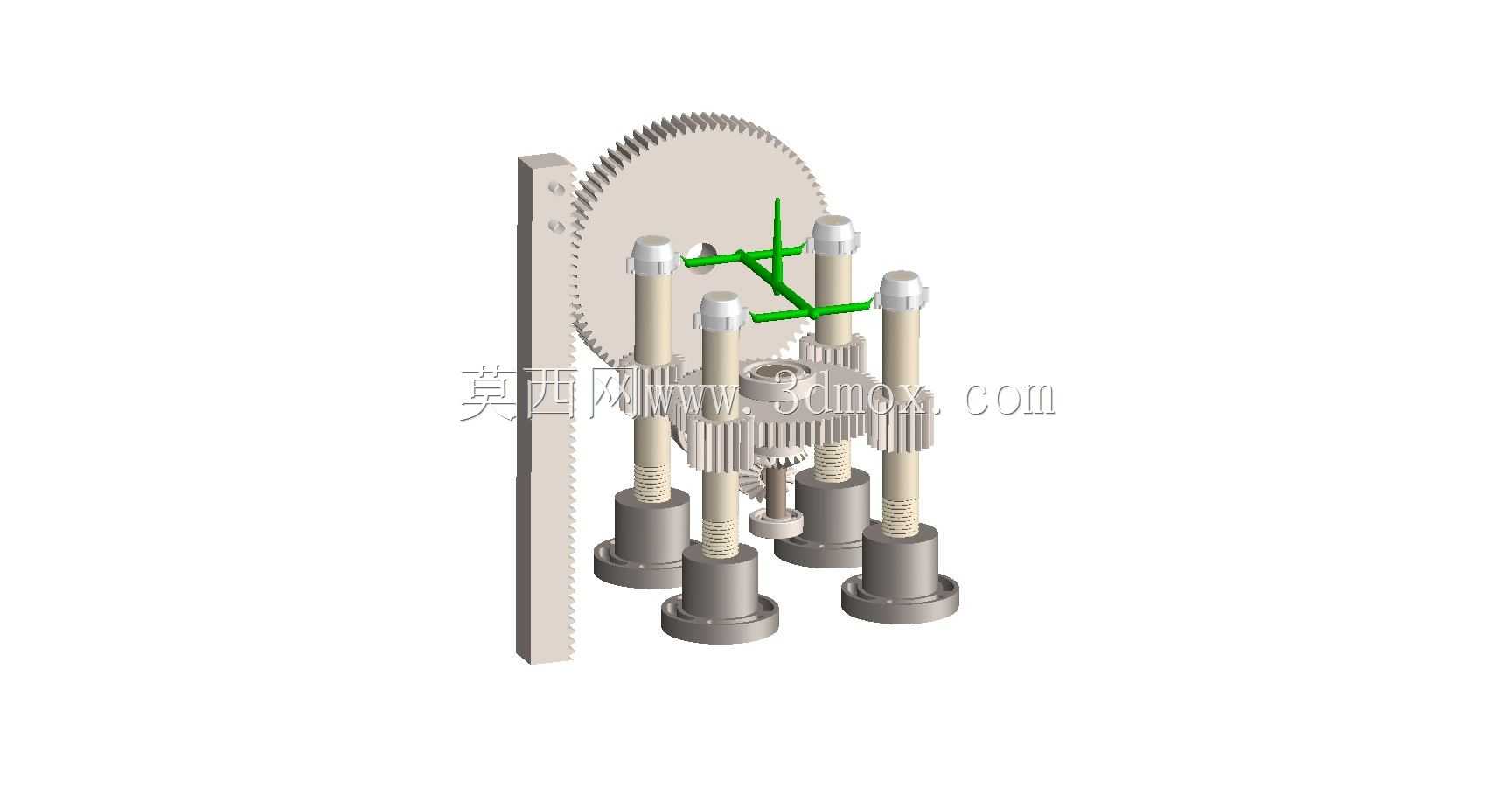

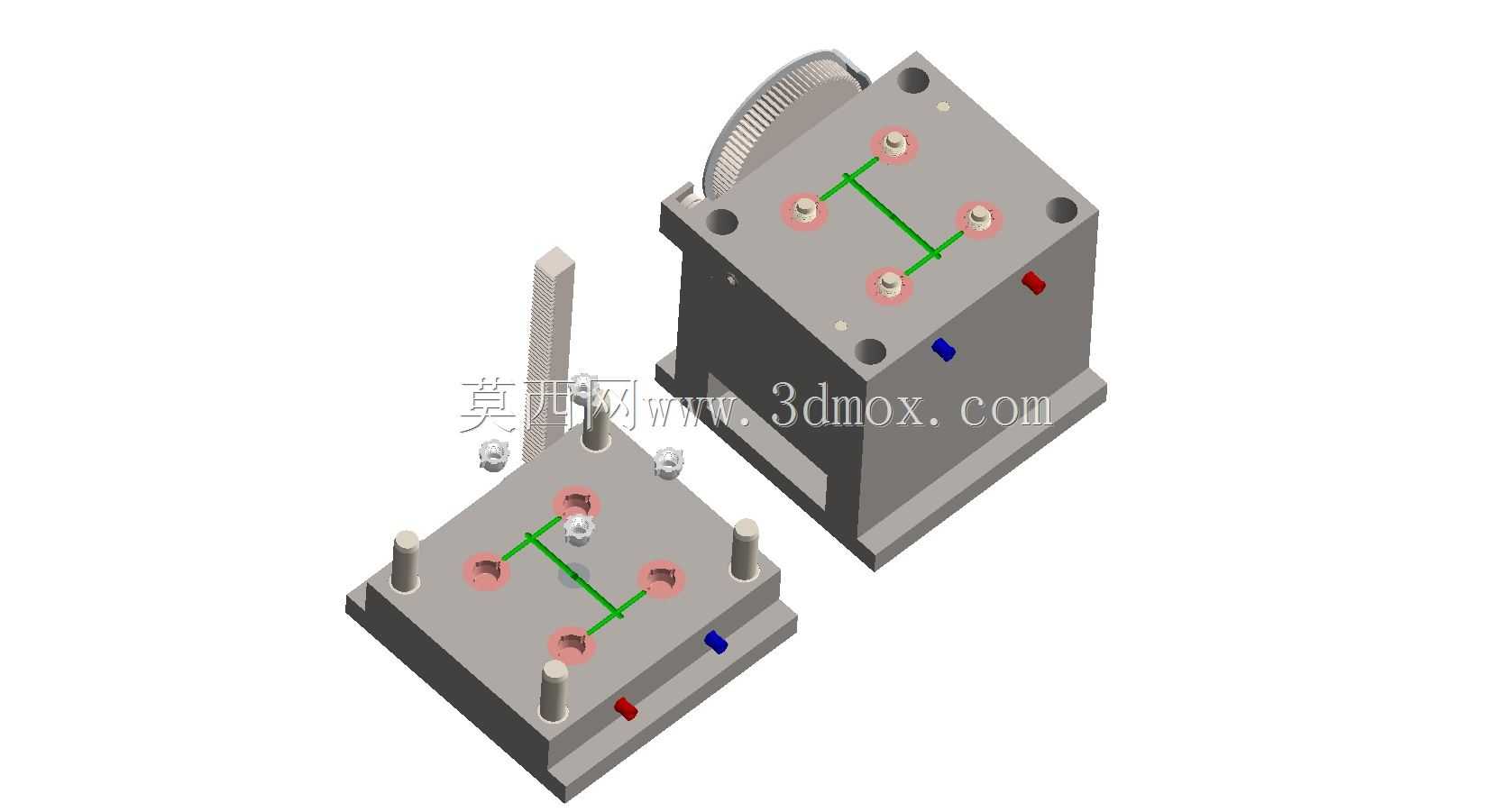

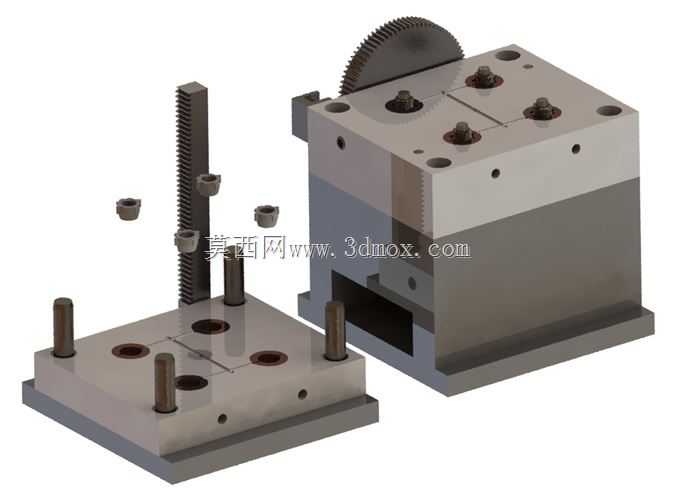

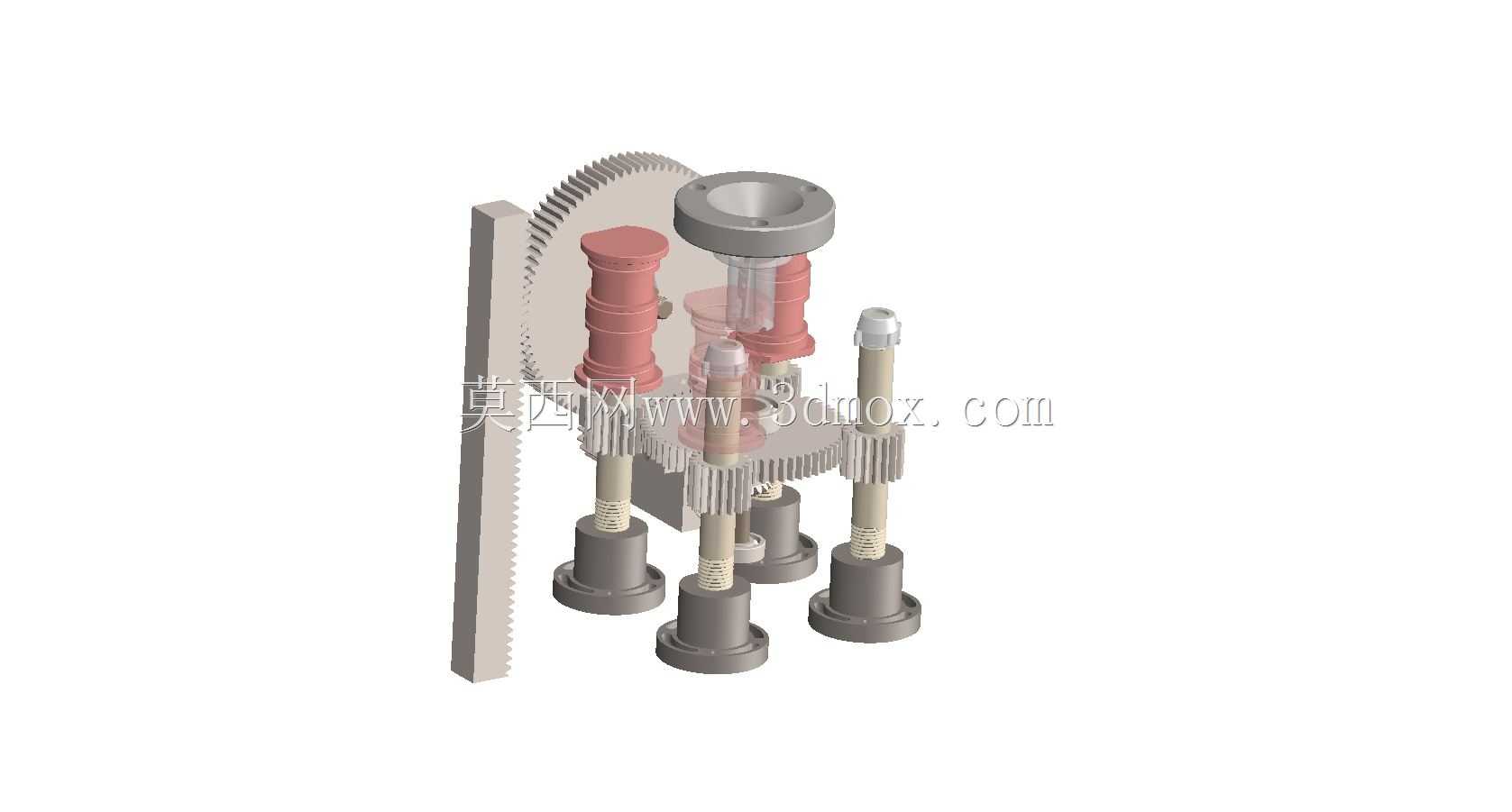

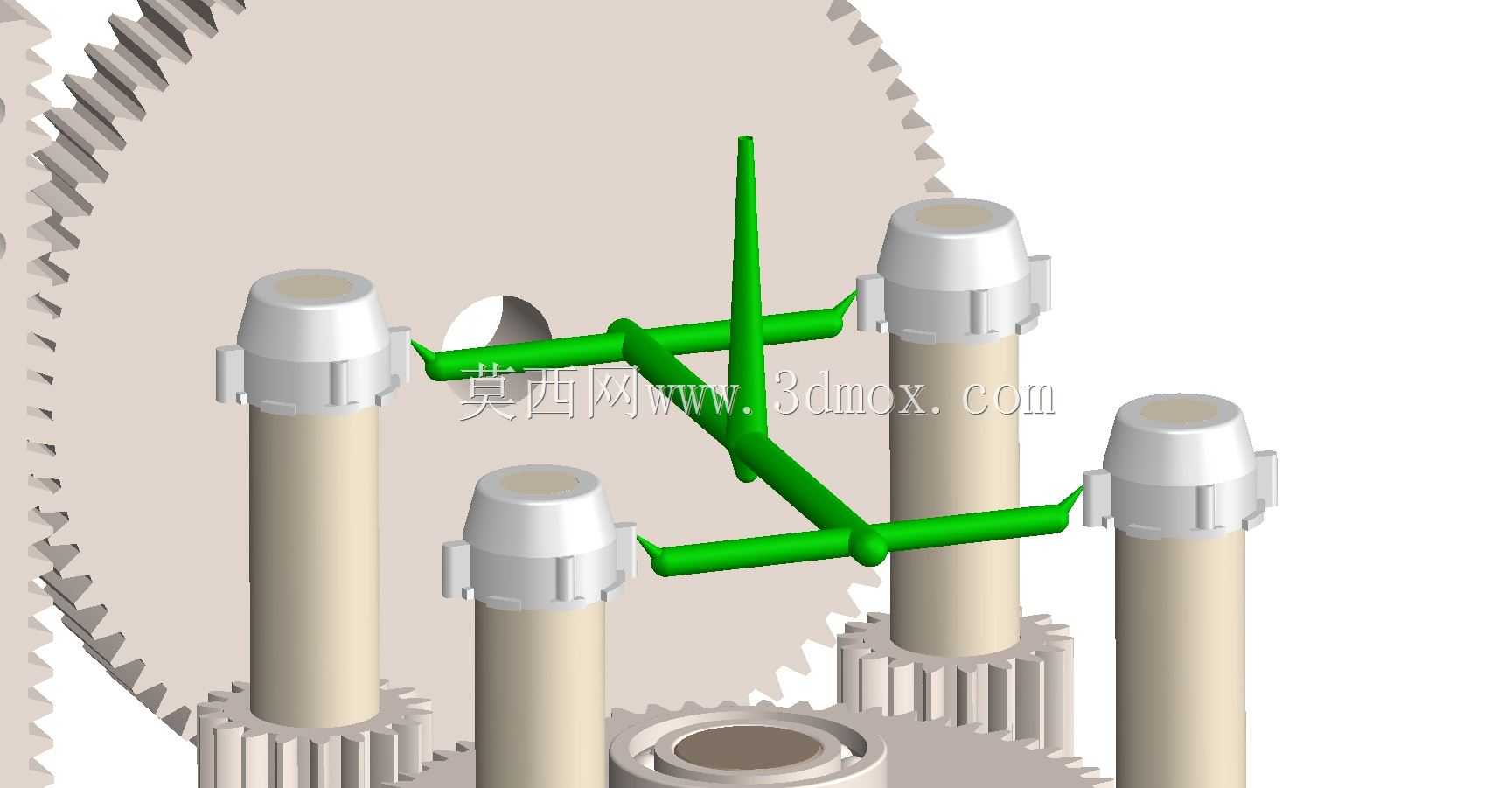

　　这套带旋转型芯与齿条传动结构的注塑模具，主要面向带内螺纹或周向回转特征的小型塑料件量产场景，常见于精密接插件、小型螺纹瓶盖、传感器外壳类塑胶零件的注塑生产环节，在消费电子、小家电、工业传感配件的塑胶成型工段有较高的适配性。从结构逻辑来看，模具采用了典型的两板模基础模架，动定模的合模定位依靠四角的导柱导套完成精准导向，合模面的贴合精度可控制在0.02mm以内，避免成型过程中出现飞边、错模等常见缺陷。核心的旋转抽芯动作依靠侧边的齿条与型芯尾部的齿轮啮合实现，开模过程中，固定在定模侧的齿条随开模行程同步移动，带动齿轮做定角度回转，将成型区域内带螺纹特征的旋转型芯平稳旋出塑件内部，避免传统顶出方式对螺纹牙型的拉伤，

　　也省去了后续人工攻牙的二次工序，能有效提升带内螺纹塑件的成型良率与生产效率。模架的整体安装边界遵循标准模架的装夹尺寸规范，上下模座的安装孔位间距适配常见的120吨-160吨卧式注塑机的装夹要求，无需额外定制转接板即可完成上机装夹，模架总闭合高度控制在280mm区间，开模行程预留了120mm的抽芯与取件空间，可适配机械手自动取件的生产节拍需求。冷却回路采用了环绕型腔的环形水路设计，进出水接口布置在模架的非操作侧，避免与注塑机的操作侧管线产生干涉，水路直径设置为8mm，回路间距控制在15mm左右，可保证型腔表面温度均匀性控制在±3℃以内，减少塑件因冷却不均产生的翘曲、缩痕缺陷。顶出结构采用了顶杆顶出的基础形式，

　　顶杆布置在塑件的非外观面区域，顶出行程设置为25mm，顶出动作由注塑机的顶棍直接驱动，无需额外附加液压抽芯装置，降低了模具的配套改造成本。从设计细节来看，旋转型芯与模仁的配合段采用了H7/f6的间隙配合，既保证了旋转动作的顺畅度，又避免了配合间隙过大导致的塑胶溢料问题，齿条与齿轮的啮合间隙控制在0.1mm以内，可抵消长期生产过程中的磨损余量，保证抽芯动作的同步精度。模仁部分采用了镶拼式结构，易磨损的成型部位可单独拆卸更换，无需整体更换模仁，降低了模具的后期维护成本，镶件的定位依靠止口与销钉完成，重复定位精度可满足万次以上生产的尺寸稳定性要求。在实际生产适配中，这套结构可兼容PP、ABS、PC等常见热塑性塑料的成型工艺参数，针对不同材料的收缩率特性，模仁尺寸预留了对应的收缩补偿量，成型后的塑件尺寸精度可达到MT3级精度要求，满足工业类塑胶配件的尺寸公差标准。
