1/2英寸电缆密封套半结构设计

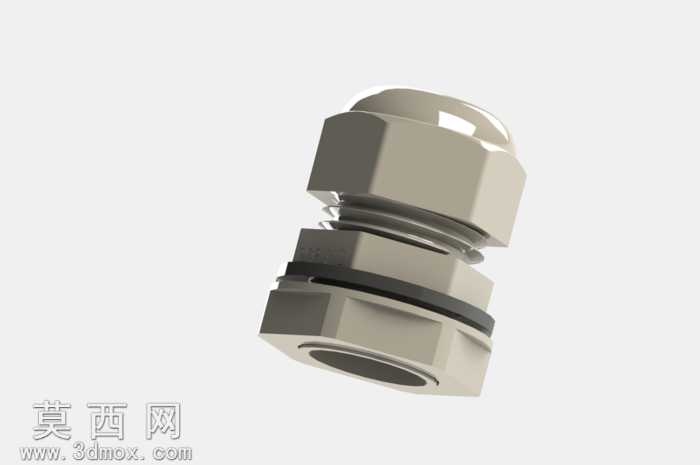

本模型为1/2英寸规格的电缆密封套半结构三维设计，采用参数化建模方式完成整体结构搭建，建模过程中严格遵循电缆密封接头的行业尺寸规范，对各配合部位的尺寸公差进行了合理预留，可直接用于后续的工程出图与生产参考。模型整体采用金属质感材质进行渲染表现，还原了镍镀铜电缆接头的真实表面质感，对六角锁紧部位的棱角、球面进线端的弧面、螺纹配合段的牙型都做了精细化处理，渲染时采用柔和的工业产品布光方式，清晰呈现出零件各部位的结构特征与表面光影效果，无明显的渲染失真与结构穿模问题。从结构设计来看，该密封套采用分体式锁紧结构，上部为球面进线端，可适配一定线径范围的电缆穿过，中部设置外六角结构，方便安装时使用扳手施加锁紧力矩，下部设置外螺纹与配套的锁紧螺母配合，中间预留密封垫圈安装位，可在拧紧时挤压内部密封胶圈，实现电缆与安装面板之间的密封固定，同时起到线缆抗拉、防尘防水的作用。设计过程中重点考量了接头的安装便捷性与密封可靠性，对六角部位的对边尺寸、螺纹的公称直径与螺距、进线口的倒角角度都做了标准化适配，既保证与同规格标准件的互换性，也兼顾了不同线径电缆的适配需求，模型的各部位结构均可拆分，方便使用者查看内部的密封配合逻辑，也可在此基础上修改参数衍生出不同规格的同系列电缆密封套模型，适用于电气柜布线、机电设备线缆穿板固定等场景的设计选型参考。
