重载商用车钢制轮辋结构三维设计

　　这款轮辋主要适配重型巡逻车辆、工程作业车辆以及重载货运车型的行走系统，作为轮胎安装的核心承载基体，直接承担整车整备质量、装载载荷以及行驶过程中来自路面的冲击载荷，是车辆行走系统中连接轮毂与充气轮胎的关键受力部件。从实际应用场景来看，这类大尺寸钢制轮辋多用于非铺装路面行驶的特种作业车辆，需要应对碎石、坑洼、重载爬坡等复杂工况，因此结构设计上优先保障抗冲击性能与抗疲劳性能，避免轮辋在交变载荷下出现变形、开裂甚至漏气失效的问题。

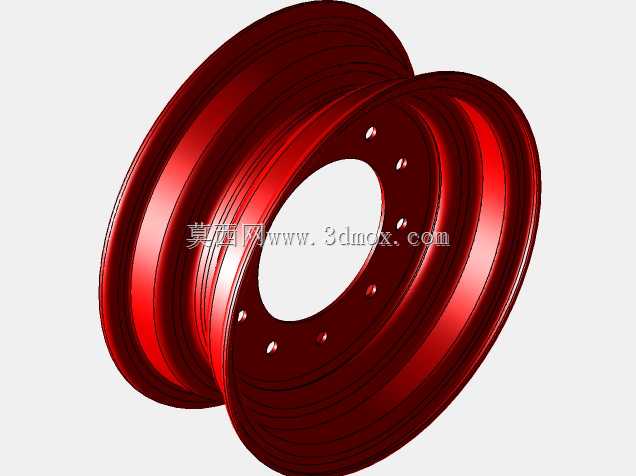

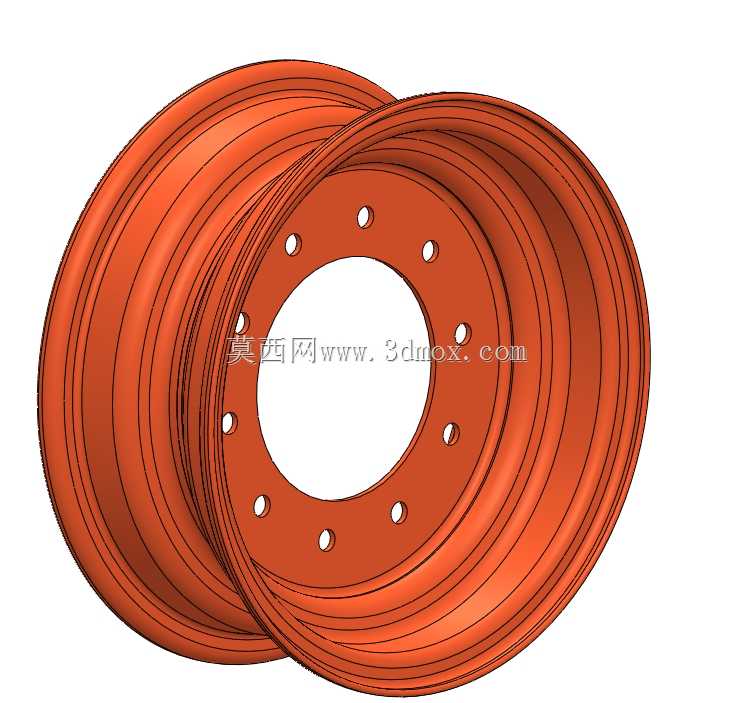

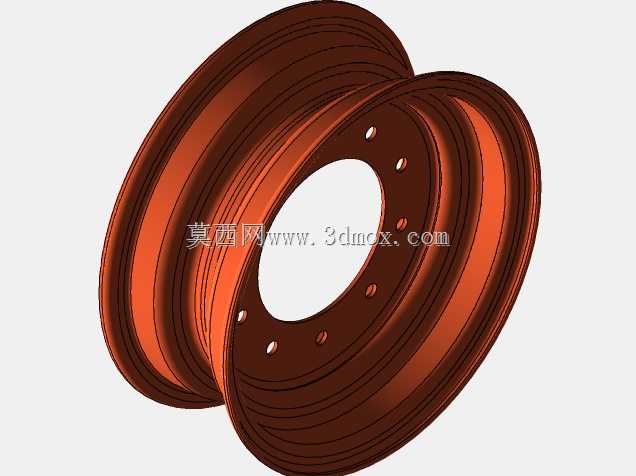

　　从结构设计思路来看，这款轮辋采用分体式轮缘结构，轮辐与轮辋本体采用一体化旋压成型工艺设计，轮辐上均匀分布10个螺栓安装孔，孔位同轴度公差控制在0.1mm以内，保证安装后车轮的动平衡精度，减少高速行驶时的径向跳动与端面跳动。轮辋的名义宽度为9英寸，名义直径为24英寸，适配对应规格的重载充气轮胎，轮缘高度符合商用车轮辋的通用安装标准，能够保证轮胎胎圈与轮辋的贴合紧密性，防止车辆在大角度转向、急加速急制动时出现轮胎脱圈的风险。

　　在安装边界设计上，轮辐中心的定位孔采用大直径通孔设计，适配重型车桥的轮毂轴头定位尺寸，螺栓孔的分布圆直径严格匹配对应车型的轮毂螺栓布局，安装面的平面度公差控制在0.08mm以内，保证轮辋与轮毂安装面完全贴合，避免安装后出现应力集中导致的螺栓断裂问题。轮辋本体的多道环形加强筋结构，沿着轮辋周向均匀分布，能够在不显著增加整体重量的前提下，提升轮辋的径向刚度与抗弯曲变形能力，在承受重载冲击时，加强筋可以分散局部应力，避免应力集中导致的结构失效。

　　从实际使用的功能特性来看，这款轮辋的轮槽深度设计充分考虑了轮胎拆装的便利性，维修时可以借助专用工具快速完成轮胎的拆卸与安装，无需额外破坏轮辋表面结构。轮辋的气门嘴安装位预留了标准尺寸的通孔，适配通用型重载轮胎气门嘴，安装后气门嘴不会与轮辐、制动鼓等周边部件发生运动干涉。轮辋的表面采用抛丸处理后喷涂防锈涂层的工艺设计，能够应对雨雪、泥泞、融雪剂等腐蚀环境，延长轮辋的实际使用寿命，减少日常维护的成本。

　　在结构校核层面，这款轮辋的壁厚设计经过载荷工况仿真验证，在1.5倍额定载荷的静载工况下，最大变形量控制在1mm以内，满足重载车辆的使用强度要求；在弯曲疲劳试验与径向疲劳试验的仿真模拟中，轮辋的应力集中区域主要分布在螺栓孔周边与轮辋轮辐过渡区域，设计时在这些位置做了圆角过渡处理，有效降低了应力集中系数，避免长期交变载荷下出现疲劳裂纹。轮辋的整体重量控制在同规格产品的合理区间内，不会过度增加车辆的簧下质量，能够兼顾承载性能与车辆行驶的平顺性，减少对悬挂系统的冲击载荷。
