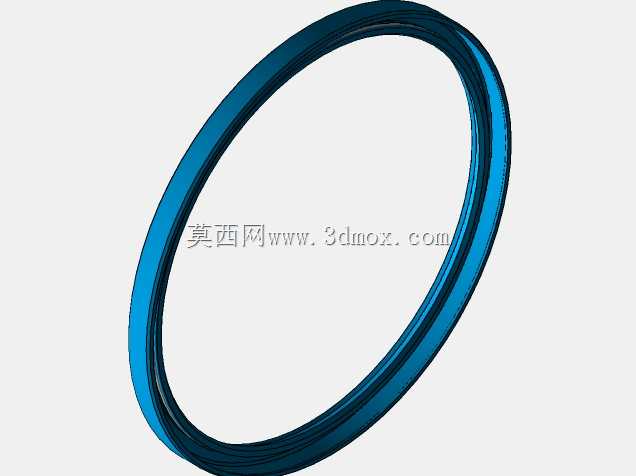

蓝色NBR材质环形油封密封件结构

　　在液压系统、旋转轴传动机构的日常运维与整机设计环节，这类环形橡胶密封件是极易被忽略但直接决定设备运行寿命的核心基础零件，不少现场设备出现的润滑油渗漏、外界粉尘侵入轴承腔导致的过早磨损问题，追根溯源往往是密封件选型或安装匹配度不足导致的。这款采用NBR丁腈橡胶制作的蓝色环形密封件，主要适配直径210mm的安装腔体，配合轴径为185mm的旋转轴使用，截面厚度经过针对性匹配设计，能够在常规矿物油润滑的工况下长期保持稳定的密封性能。从实际应用场景来看，这类密封件覆盖的设备范围极广，不管是工业减速机的输出轴端、离心泵的轴承腔密封位，还是工程机械传动箱的旋转轴交接处、农业设备的转动部位，只要存在旋转轴与固定腔体的间隙，需要阻断内部润滑油外泄、

　　同时阻挡外界泥水、粉尘进入腔体内部的位置，都能见到同结构密封件的身影。不同于普通平垫类的静密封结构，这类旋转轴用密封件的设计需要同时兼顾动态贴合与静态密封的双重需求：唇口部位需要保持对旋转轴表面的适度抱紧力，既不能因为压力过大导致轴面磨损过快、温升过高加速橡胶老化，也不能因为抱紧力不足导致密封失效出现渗漏。这款密封件的环形截面做了渐变式的厚度设计，安装嵌入腔体后，外侧的橡胶体能够和安装腔内壁形成过盈配合，实现静态位置的密封固定，不会因为轴的长期转动出现密封件跟转移位的问题；内侧的唇口位置做了薄边处理，能够在弹簧圈（部分同结构产品配套）的辅助下持续贴合轴面，补偿橡胶长期使用出现的轻微老化形变，维持稳定的接触压力。从安装边界的设计维度来看，这款密封件的外径尺寸严格匹配210mm的标准腔体镗孔尺寸，安装时不需要额外做腔体的二次加工，只要保证腔体内壁的粗糙度达到Ra3.2以下、轴面的粗糙度在Ra0.8到Ra1.6之间，安装前在唇口位置涂抹少量清洁的润滑脂，采用专用工装平稳压入腔体即可，不需要额外的固定螺栓或者粘接工序，安装维护的便捷性很高。NBR丁腈橡胶的材质选择也对应了常规工业场景的使用需求，这种材质对常规矿物基润滑油、润滑脂的耐受性较好，在-40℃到120℃的工作温度区间内能够保持稳定的弹性与物理性能，完全覆盖绝大多数工业传动设备的运行温度范围，相比其他特种橡胶材质，成本控制也更适合大批量的设备配套与备件更换场景。

　　不少刚入行的结构设计人员在选型这类密封件时，容易只关注内外径的尺寸匹配，忽略截面厚度与腔体深度的适配性，实际上如果密封件的截面厚度和腔体预留的安装槽深度不匹配，要么会出现压装后密封件被挤压变形导致唇口错位，要么会出现密封件轴向窜动无法保持贴合位置的问题，这款密封件的截面尺寸经过标准化匹配，对应标准的密封安装槽尺寸，设计人员选型时只要核对轴径、腔径与安装槽宽度三个核心参数，就能快速完成匹配，不需要反复调整安装槽的设计尺寸。在实际的设备运维场景中，这类密封件属于易损备件，通常在设备大修、轴承更换的环节同步更换，更换时需要注意检查轴面是否存在拉伤、锈蚀的痕迹，如果轴面存在明显的磨损沟槽，哪怕更换全新的密封件也会很快出现渗漏问题，需要先对轴面进行修复或者加装轴套，再安装新的密封件。另外安装过程中要避免用尖锐工具直接撬动唇口位置，防止唇口出现划伤导致密封失效，压装时要保证密封件与腔体端面保持平行，不能出现倾斜压入的情况，否则会导致唇口受力不均，运行过程中出现偏磨的问题。从三维建模的角度来看，这类环形密封件的模型构建重点在于截面轮廓的精准度，因为整体是回转体结构，只需要绘制精准的截面草图，通过回转命令就能生成整体模型，但是截面的唇口角度、厚度变化、外侧的防滑纹路细节都需要准确还原，否则在做整机装配干涉检查时，会出现密封件与安装槽、轴面的配合间隙计算错误，导致后续生产加工出来的零件无法正常装配。不少设计人员在建模时容易把密封件的截面画成等厚度的圆环，

　　忽略了唇口的薄边结构与外侧的过盈配合凸起，这样的模型导入装配体后，做运动仿真时无法模拟出唇口与轴面的贴合状态，也无法准确计算安装后的压缩量，失去了三维建模指导实际生产的意义。这款模型还原了密封件的真实截面轮廓与外观色彩，能够直接用于装配体的配套设计、安装演示动画制作，也能作为备件目录的可视化模型使用，帮助采购、运维人员快速识别对应的备件型号，减少错采错换的问题。在传动系统的密封设计中，没有绝对完美的密封结构，只有最适配工况的选型，这款NBR材质的环形密封件针对的是常规油润滑、中等转速的旋转轴密封场景，如果是高速旋转、强腐蚀介质或者极端温度的工况，就需要更换氟橡胶、硅橡胶等特种材质的同结构密封件，但从通用工业场景的覆盖度来看，这类NBR材质的标准尺寸密封件，是目前应用范围最广、配套量最大的旋转密封零件之一，几乎在每一台包含旋转传动结构的通用工业设备上都能找到同类型的结构。
