多件组合式轮辋轮毂结构三维设计

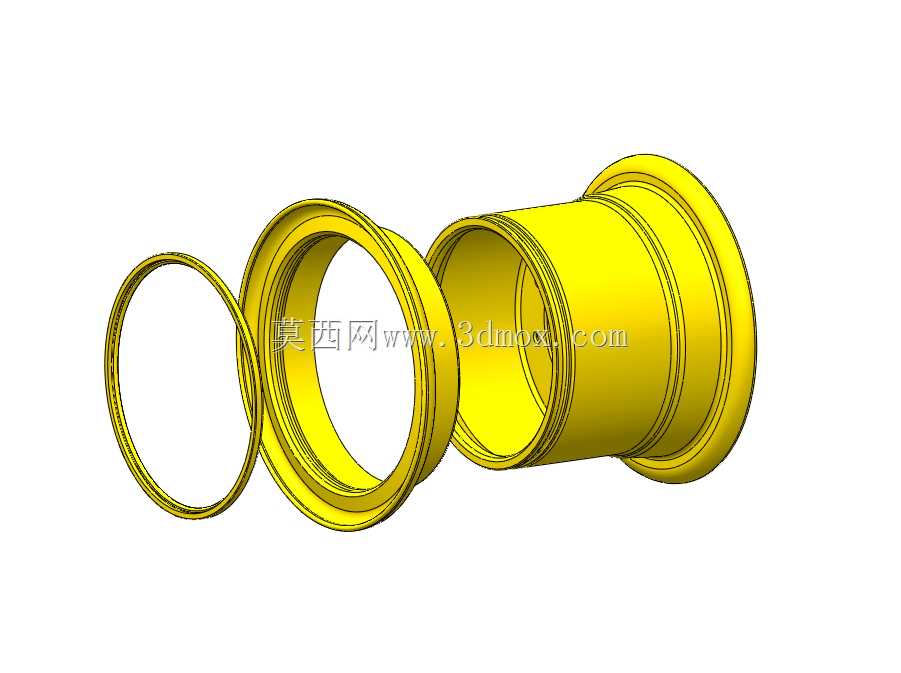

　　本次呈现的轮辋组件采用分体式多段嵌套结构，区别于常规一体冲压成型的钢制轮辋，该结构将锁圈、挡圈、轮辋主体拆分为三个独立加工的环形构件，主要适配非道路行走设备、特种作业车辆以及定制改装轮组的装配需求，在矿山作业车辆、场地巡逻代步设备、小型工程运输机具的行走系统中应用广泛。这类分体轮辋的核心优势在于轮胎拆装环节的便利性，常规一体轮辋更换实心胎或者大尺寸越野胎时，往往需要借助大型压胎设备才能完成胎圈与轮辋的配合，而分体结构仅需拆卸外侧锁圈即可分离挡圈，徒手配合简易撬棒就能完成轮胎的更换作业，在野外无配套维修设备的作业场景下，能够大幅降低轮组维护的时间成本与设备依赖。从设计思路层面来看，该轮辋各段构件的配合面均采用锥面定位结构，

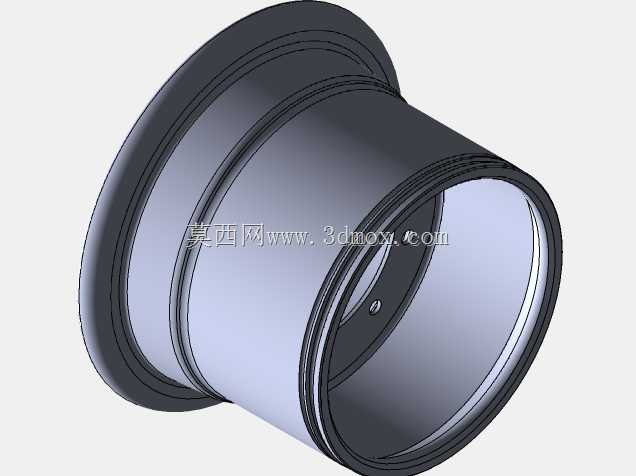

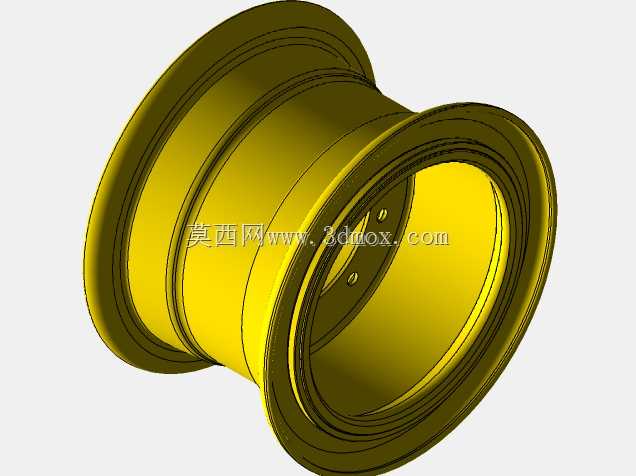

　　锁圈嵌入轮辋主体外侧的环形卡槽内，挡圈的内锥面与轮辋主体的外锥面完全贴合，当轮胎充气后内部气压作用于胎圈，会将挡圈向外侧推挤，此时锥面配合会产生径向的抱紧力，同时锁圈承受轴向的限位载荷，各构件的受力方向完全匹配结构的强度分布，避免了直角配合位置容易出现的应力集中问题。轮辋主体的中部筒身采用等壁厚设计，两端的法兰边分别对应内侧胎圈座与外侧挡圈安装位，壁厚较筒身增加30%左右，用于承受车辆行驶过程中胎圈传递的径向冲击与侧向载荷，法兰边的过渡位置全部采用圆角处理，圆角半径根据壁厚匹配设置，避免交变载荷作用下出现疲劳裂纹。安装边界方面，该轮辋的中心定位孔直径、螺栓孔分布圆尺寸均参考通用小型车辆的轮轴安装标准设计，内侧法兰的端面为安装基准面，

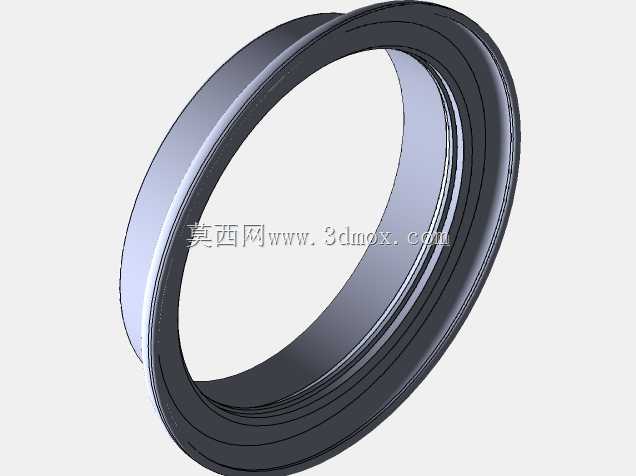

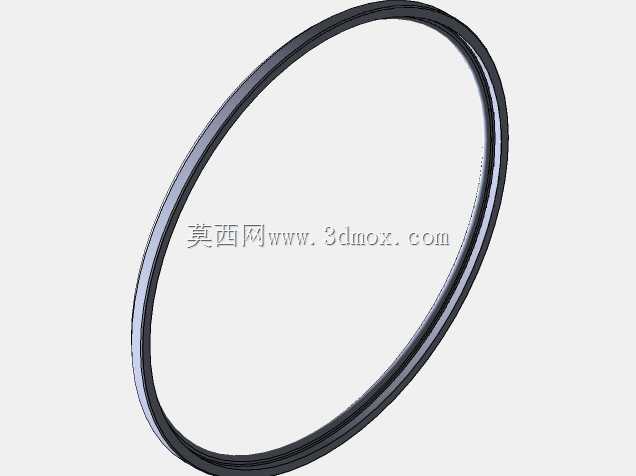

　　平面度公差控制在0.2mm以内，保证轮辋安装后与轮轴的垂直度，降低行驶过程中的轮组跳动量。锁圈的开口尺寸经过反复校核，既保证安装时能够通过弹性变形卡入轮辋的卡槽内，又能在额定载荷下不会出现脱圈风险，锁圈的截面为矩形，卡槽的深度与锁圈的径向厚度配合间隙控制在0.1-0.2mm之间，间隙过大会导致行驶过程中锁圈出现窜动产生异响，间隙过小则会提升装配难度，甚至在低温环境下因构件收缩出现装配卡滞。挡圈的外侧边缘做了卷边处理，一方面能够提升挡圈自身的结构刚度，避免受胎圈挤压出现变形，另一方面卷边的圆弧面能够与轮胎胎圈的圆弧面自然贴合，避免尖锐棱边割伤胎圈橡胶，延长轮胎的使用寿命。在实际选型应用中，这类分体轮辋需要根据配套轮胎的胎圈直径、

　　轮辋宽度匹配对应的尺寸规格，不同载荷等级的轮辋构件壁厚、锁圈截面尺寸都需要做对应调整，不能直接跨载荷等级通用。建模过程中，各配合面的公差带需要严格按照机械设计标准设定，锥面的配合角度统一采用5度标准锥角，该角度既能够保证装配时的自定心效果，又不会在载荷作用下出现自锁导致拆卸困难。轮辋表面的所有棱边都做了倒钝处理，避免加工、装配过程中划伤操作人员，同时也能减少涂装环节的漆料堆积问题。对于长期在盐碱、潮湿环境下使用的场景，该结构的各配合面还需要预留防腐涂层的厚度空间，避免涂层厚度导致配合尺寸超差，影响装配可靠性。
