PINO-HUCK环槽19mm直径60mm长铆钉螺栓

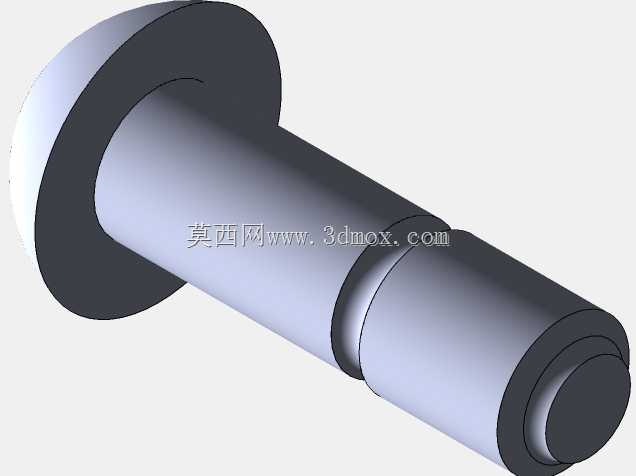

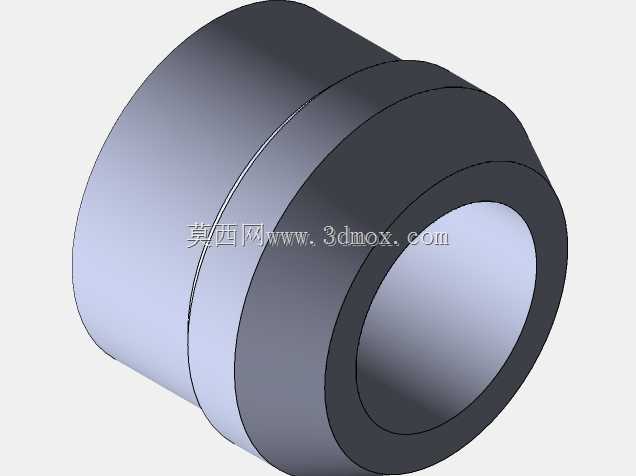

　　在重型商用车底盘铆接、轨道交通车体结构连接、矿山振动筛筛板紧固、风电塔筒内部附件固定这类需要高抗剪、防松脱的连接场景里，HUCK系列环槽铆钉螺栓的应用占比逐年提升，这类紧固件相比普通六角头螺栓加防松垫圈的组合，能在承受持续交变载荷、强振动工况下保持长期夹紧力不衰减，避免螺栓松动脱落引发的结构失效风险。本次建模的这款PINO-HUCK规格螺栓，公称直径19mm，总有效长度60mm，属于短规格环槽铆钉，适配总叠层厚度在35mm到52mm区间的被连接件，安装时需要搭配对应规格的HUCK拉铆枪使用，通过拉断钉杆尾部的断颈槽完成铆接锁紧，安装完成后钉杆的环槽部分会被配套的套环冷挤压嵌入，形成过盈配合的金属锁止结构，抗剪承载力能达到同直径8.

　　8级普通螺栓的1.2倍以上，且完全不需要额外加装防松元件。从结构设计逻辑来看，这款螺栓的头部采用大直径圆头设计，头部承压面直径达到38mm，相比同直径普通螺栓的六角头承压面积更大，能有效降低被连接件表面的压应力，避免软质金属或者复合材料被连接件在高夹紧力下出现表面压溃、凹陷的问题；头部下方没有额外的垫圈集成结构，安装时可以根据被连接件的表面工况选择是否加装平垫圈，适配不同粗糙度的安装面。钉杆部分采用变径设计，靠近头部的光杆段直径与公称直径一致，长度为22mm，这部分在安装后会完全贯穿被连接件的叠层，保证剪切面全部处于光杆段，避免螺纹或者环槽部分承受剪切载荷，提升连接的抗剪疲劳性能；光杆段往后是环槽锁止段，这部分加工有等距的环形凹槽，

　　槽深1.2mm，槽距2.5mm，环槽的圆角经过R0.4的钝化处理，避免冷挤压套环时出现应力集中导致的裂纹；环槽段往后是安装导向段，直径略小于环槽底径，长度12mm，方便安装时快速穿入被连接件的安装孔，同时能在拉铆时给套环提供初始定位，避免套环偏斜导致铆接失效；最末端是拉铆受力段，加工有与拉铆枪夹头匹配的环齿，拉铆完成后这部分会沿预设的断颈槽断裂脱落，断颈槽的位置经过精确计算，保证铆接完成后套环的端面刚好与被连接件表面齐平，不会突出过长影响周边部件的安装空间。建模过程中需要严格控制各段的同轴度公差，整体同轴度要控制在0.1mm以内，否则安装时会出现穿入困难、拉铆偏载的问题；头部承压面与钉杆轴线的垂直度公差设定为0.15mm，

　　保证夹紧力能均匀作用在被连接件表面，避免局部应力过大。安装边界方面，这款螺栓对应的安装孔推荐加工精度为H12，孔壁粗糙度不低于Ra6.3，孔边需要倒0.5mm的C角，避免安装时刮伤钉杆表面影响铆接质量；安装时的轴向空间需要预留至少80mm的操作长度，保证拉铆枪能正常套入钉杆尾部完成拉铆动作，径向操作空间需要预留至少50mm的直径空间，避免拉铆枪与周边结构干涉。在实际选型过程中，需要注意这类环槽铆钉属于一次性安装紧固件，拆卸时需要通过铣削或者切割的方式去除套环，无法像普通螺栓一样重复拆卸使用，因此更适合永久连接、不需要后期拆解维护的结构部位；如果被连接件存在后期拆解需求，不建议选用这类紧固件，可以替换为同规格的高强度铰制孔螺栓加防松螺母的组合。另外在振动工况下使用时，不需要额外涂抹螺纹胶，因为环槽与套环的冷挤压锁止结构本身就具备极强的防松性能，在1000万次交变载荷测试下，夹紧力衰减率不超过5%，远优于普通螺纹连接的防松表现。建模时对环槽的轮廓做了精确还原，每个环槽的牙型角、槽深都和实物保持一致，套环的挤压变形预留间隙也做了对应设置，方便后续做有限元分析时模拟铆接过程的应力分布，给结构强度校核提供准确的模型基础。
