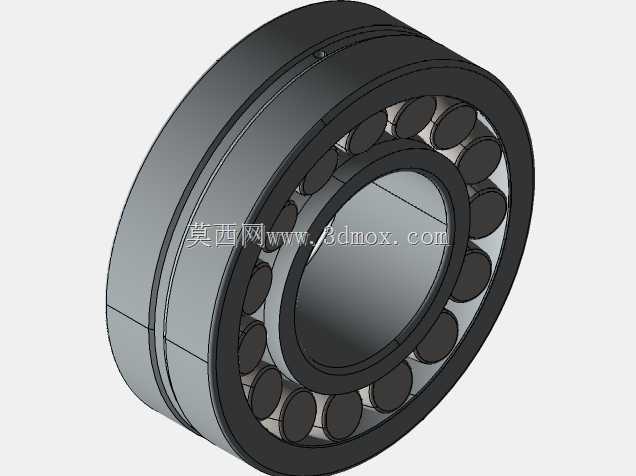

在矿山破碎、冶金轧机、重型输送这类重载且轴系易出现挠曲变形的工况场景中,调心滚子轴承始终是支撑回转部件的核心选择,本次呈现的22330CCW33型轴承,正是针对这类高载荷、存在不对中误差的应用场景开发的双列调心滚子结构。从实际设备适配角度看,这类轴承常被配置在颚式破碎机的偏心轴支撑位、带式输送机的主滚筒轴端、大型减速机的低速输出轴位置,这些场景普遍存在径向载荷大、冲击载荷频繁、安装过程中易出现轴与座孔同轴度偏差、运行中轴受载挠曲的问题,普通深沟球轴承或圆柱滚子轴承无法适应这类工况下的偏斜补偿需求,而调心滚子轴承的球面滚子与球面滚道配合结构,恰好能补偿一定范围内的轴挠曲与安装不对中量,避免滚子边缘受载出现早期点蚀失效。

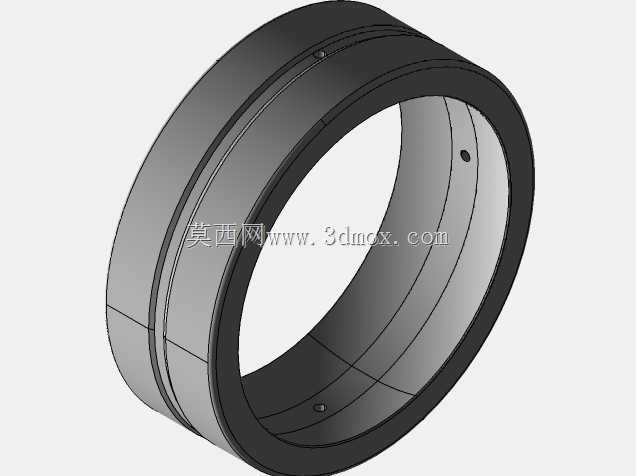

从结构设计逻辑来看,该轴承采用双列对称球面滚子设计,CC型保持架为冲压钢保持架结构,滚子与滚道之间经过优化的接触曲率匹配,既保证了径向承载能力,也能承受一定比例的双向轴向载荷,W33结构代表轴承外圈带有环形润滑油槽与三个均匀分布的润滑油孔,可在运行过程中通过油孔直接向滚子与滚道的接触区域输送润滑脂,适配低速重载工况下的润滑需求,避免润滑不足导致的温升过高与磨损加剧。设计过程中需要严格控制滚子的素线曲率,保证滚子与内外圈滚道的接触应力均匀分布,避免局部应力集中导致的疲劳剥落,同时保持架的兜孔间隙需要经过反复校核,既要保证滚子运转过程中有足够的活动空间适应调心动作,又要避免间隙过大导致滚子在冲击载荷下出现歪斜卡滞。

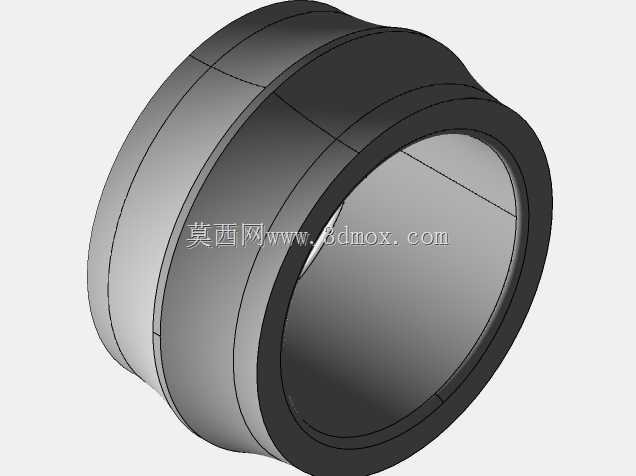

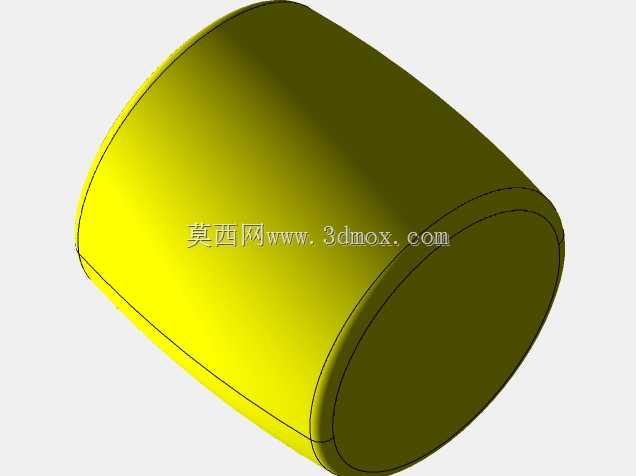

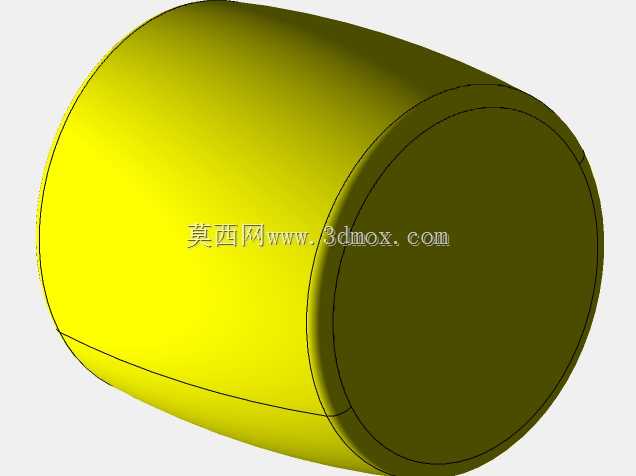

从安装边界尺寸来看,该轴承的外径为320毫米,内孔直径为150毫米,轴承宽度为108毫米,安装过程中需要匹配轴颈的公差配合,通常与轴的配合选用k6或m6过渡配合,与轴承座孔的配合选用H7间隙配合,既保证内圈与轴同步回转无相对滑动,又保证外圈在座孔内有微小的游动空间适配热膨胀量。安装时需要注意轴承的调心角度范围,通常这类轴承允许的静态调心角度在1.5度到2度之间,动态运行时的调心角度不超过1度,若安装不对中量超过这个范围,会导致滚子与滚道的接触区域偏移,承载能力大幅下降。在三维建模过程中,需要准确还原滚子的排布角度、保持架的冲压结构、外圈油槽与油孔的位置,尤其是滚道的球面曲率参数,直接影响后续装配干涉检查与有限元受力分析的准确性,建模时可先通过旋转命令生成内外圈的基础轮廓,再绘制单个滚子的实体模型,通过环形阵列完成双列滚子的排布,最后添加保持架、油槽油孔的细节特征,保证模型与实物的尺寸一致性,方便设计人员直接调用到设备的整体装配体中完成轴系的布局设计。
在实际选型应用中,这类轴承的额定动载荷与额定静载荷参数需要匹配设备的实际载荷谱,针对冲击载荷较大的工况,还需要额外校核轴承的静载荷安全系数,避免出现塑性变形。润滑方式上除了W33结构自带的油孔注脂,也可根据运行转速选择油浴润滑或循环油润滑,密封结构需要根据应用场景的粉尘、水汽情况配置对应的密封圈或防尘盖,避免杂质进入轴承内部加剧磨损。
