TO-220封装配套卡扣式散热组件

　　在中小功率电力电子设备的硬件设计环节，TO-220封装器件的散热适配一直是结构设计中需要重点落地的细节，这类封装广泛应用在三端稳压器、中小功率MOS管、单向双向可控硅、低压差线性稳压器等器件上，器件工作时的结温如果不能及时通过散热路径导出，很容易出现温漂超标、输出参数偏移、长期可靠性下降甚至热击穿烧毁的问题，这套适配TO-220封装的散热组件，就是针对这类直插功率器件的板上安装场景设计的配套散热结构。

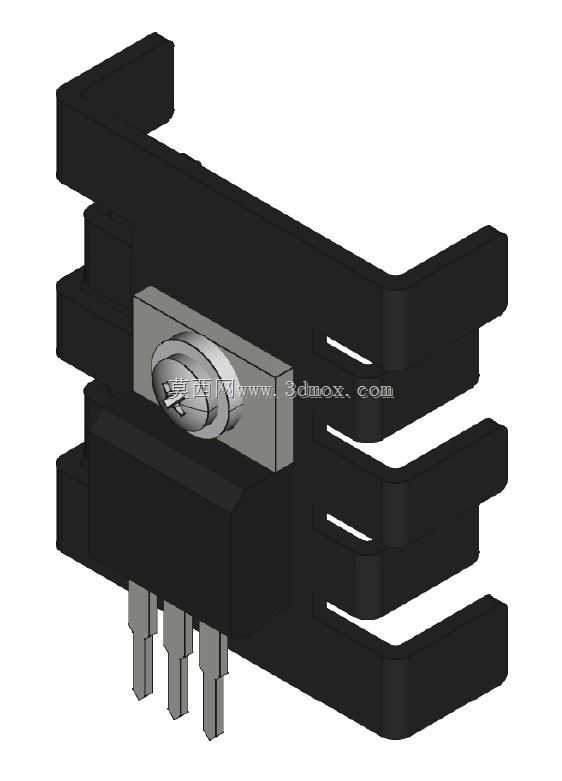

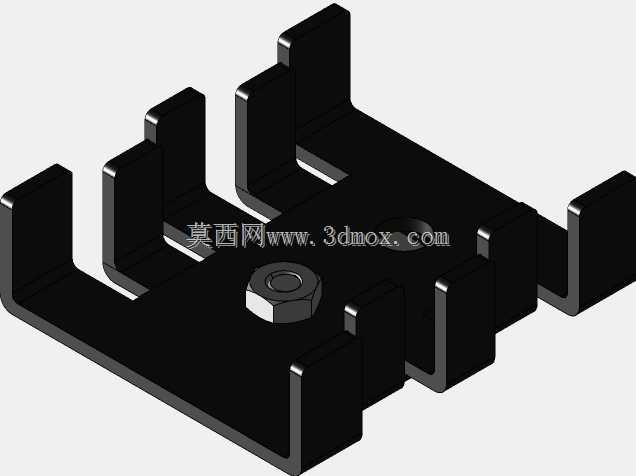

　　从实际安装边界来看，这套散热组件的核心尺寸参数完全匹配常规TO-220器件的安装公差，整体宽度控制在25mm，纵向长度8mm，总高度28mm，这个尺寸设定刚好适配大部分通用PCB板上TO-220器件的预留安装空间，不会和周边的电解电容、接插件、功率电阻等板载元器件产生空间干涉，尤其是在高密度布局的开关电源板、电机驱动板、工控IO板上，这个尺寸的散热片不需要额外调整板上器件布局，就能直接套用在常规TO-220器件的安装位上。鳍片部分采用多段平行开槽的结构设计，没有采用高密度密齿鳍片的方案，是考虑到自然对流散热场景下的空气流通效率，开槽的间距预留了足够的空气流动通道，即使是在机箱内无强制风冷的工况下，靠冷热空气的自然密度差形成的对流，就能带走鳍片表面的大部分热量，同时这种开槽结构也能在同等重量下增加散热片和空气的接触面积，平衡散热效率和材料成本。

　　固定方式上没有采用常见的单螺丝穿孔锁附结构，而是配套了弹性金属卡扣、绝缘隔离件以及配套螺母，卡扣的弹性力度经过匹配设计，既能把散热片基座牢牢压合在TO-220器件的金属散热面上，保证接触面的贴合压力均匀，降低接触热阻，又不会因为压力过大导致器件的塑封本体产生应力开裂，尤其是在设备经历高低温循环的工况下，金属卡扣的弹性变形量可以抵消不同材料之间热膨胀系数差异带来的应力，避免长期使用后连接松动、热阻上升的问题。中间的绝缘隔离件采用耐温绝缘材质，垫在散热片和器件金属散热面之间，既可以阻断器件漏电流到散热片上带来的安全隐患，也能避免散热片带电影响周边电路的绝缘性能，隔离件的厚度控制在很薄的区间，不会因为绝缘层的存在额外增加过多热阻，保证热量可以顺畅从器件传导到散热片基座上。

　　在实际选型应用中，这套散热组件可以覆盖1-5W耗散功率的TO-220器件自然散热需求，在常规25摄氏度环境温度下，可以把器件的壳温控制在70摄氏度以内，满足工业级设备的长期工作温度要求，不需要额外增加风扇等强制散热部件，能有效降低整板的BOM成本和运行噪音。设计过程中也充分考虑了量产装配的工艺性，整个散热组件的零件数量少，装配步骤简单，生产线上的作业人员不需要专用工具，就可以快速把卡扣、绝缘件、散热片和器件组装到一起，再穿过PCB板的安装孔用螺母锁附固定，整个装配过程耗时短，适合大批量生产的流水线作业，不会因为散热组件的装配拖慢整板的生产节拍。另外散热片的基座平面度做了公差控制，和器件接触面的平面度误差控制在很小的范围内，装配时只需要涂覆很薄的一层导热硅脂，就可以填充接触面的微观空隙，不需要额外使用导热垫等成本更高的导热界面材料，进一步压缩整体应用成本。

　　从结构强度来看，散热片的主体采用一体化成型结构，鳍片和基座之间没有拼接缝隙，不存在接触热阻的问题，同时边角位置都做了圆角处理，避免装配过程中锋利的边角划伤作业人员或者破坏PCB板上的阻焊层，卡扣的金属材质做了防锈处理，在潮湿的工业应用环境下也不会轻易生锈失去弹性，保证整个散热结构的全生命周期可靠性。对于做电力电子硬件结构设计的工程师来说，这类标准化的TO-220散热组件可以直接纳入选型库，在做板级布局的时候直接调用对应的尺寸边界，不需要从零开始重新设计散热片结构，能有效缩短产品的研发周期，减少开模定制散热片带来的额外成本和周期风险，尤其是在小批量试制的产品阶段，这类通用散热组件可以直接采购使用，不需要等待定制件的生产周期，加快产品的验证迭代速度。
