开关电源安装用ABS材质防护壳体

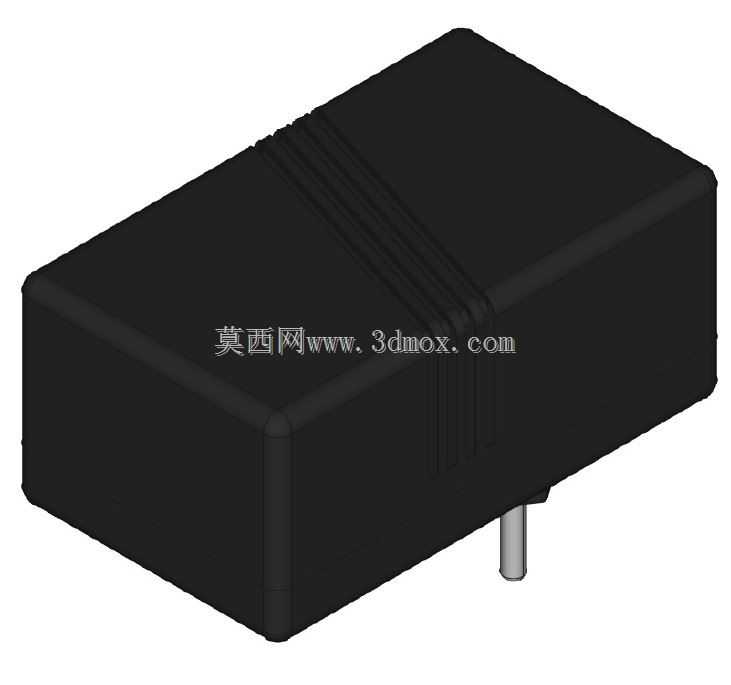

　　在低压电气控制、小型传感检测单元的现场部署场景里，这类硬质塑料防护壳体的使用占比一直不低，尤其是需要将开关电源、信号调理模块这类小型电气件做嵌入式安装的工位，壳体的防护性能、安装适配性直接决定了内部元件的运行稳定性。这款壳体采用ABS材质注塑成型，本身具备不错的抗冲击韧性与常规电气绝缘性能，能够在普通工业车间的常温环境下，阻隔日常的粉尘飞溅、轻微潮气侵入，避免内部电路因为积尘、凝露出现短路或者接触不良的问题。从结构设计来看，壳体采用上下扣合的分体式结构，合模位置做了一圈错位止口，既能够提升扣合后的贴合紧密性，也能在组装时快速定位，不需要额外做对位调整，侧面的多道平行防滑筋条，一方面是增加壳体外壁的摩擦力，

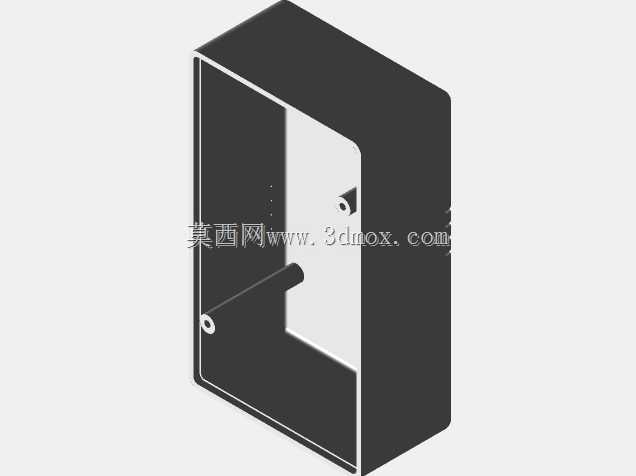

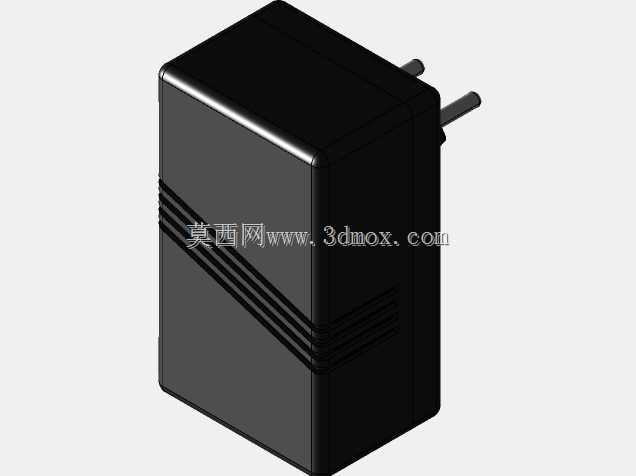

　　方便操作人员在检修开合时施力，另一方面也能在壳体堆叠存放、或者并排安装时减少表面刮蹭，同时提升壳体侧面的结构刚性，避免受到侧向挤压时出现凹陷变形。壳体底部伸出的金属安装引脚，是直接嵌装在注塑基体里的，嵌装位置做了局部加厚处理，能够保证引脚的连接强度，安装时可以直接将引脚插入设备面板的预留安装孔，通过焊接或者卡接的方式完成固定，不需要额外设计安装支架，能够有效减少现场安装的工序步骤。在设计这类壳体的时候，首先要考虑的是内部元件的容纳边界，壳体的内腔净尺寸需要匹配常规小型开关电源模块的外形，预留出引脚焊接、导线走线的空间，同时内壁要做均匀的壁厚处理，避免注塑成型时出现缩痕、翘曲的问题，壁厚控制在常规注塑件的合理区间，

　　既保证足够的结构强度，也不会造成材料的浪费。壳体的边角位置全部做了圆角过渡，没有尖锐的直角棱边，一方面是避免注塑时出现应力集中，提升壳体的抗摔抗冲击能力，另一方面也能防止安装维护时划伤操作人员的手部。从安装适配的角度来说，这类壳体的外部轮廓尺寸需要符合常规电气面板的开孔预留规范，安装引脚的中心距、伸出长度都要匹配通用的安装孔位标准，能够直接替换同规格的老旧壳体，不需要对原有设备的安装面板做二次加工。在实际使用场景里，这类壳体除了用来安装开关电源，也可以容纳小型的信号转换传感器、接线端子模块，在自动化生产线的传感检测工位、小型电控箱的局部模块防护、民用电气设备的内置电源防护场景里都能适用。壳体的外表面做了哑光磨砂处理，

　　不容易残留指纹和污渍，长期使用也不会因为表面磨损出现明显的亮痕，外观一致性较好。在结构细节上，上下壳的扣合位置预留了螺丝孔位，需要更高密封等级的使用场景下，可以通过自攻螺丝将上下壳锁紧，进一步提升壳体的连接牢固性，即使在有轻微振动的设备上使用，也不会出现壳盖松脱的问题。需要注意的是，这款ABS材质的壳体适用的环境温度范围符合常规工业电气件的使用要求，不适合在高温热源附近、或者有强腐蚀性化学介质的场景下使用，选型时需要根据现场的实际环境条件确认适配性。对于结构设计人员来说，这类壳体的建模过程需要重点关注拔模角度的设置，所有外壁和内壁都要预留合理的拔模斜度，保证注塑件能够顺利脱模，同时嵌装金属引脚的位置要做定位结构设计，避免注塑过程中引脚出现偏移，保证成品的安装尺寸一致性。
