帕托拉CF095开关电源安装ABS防护壳体

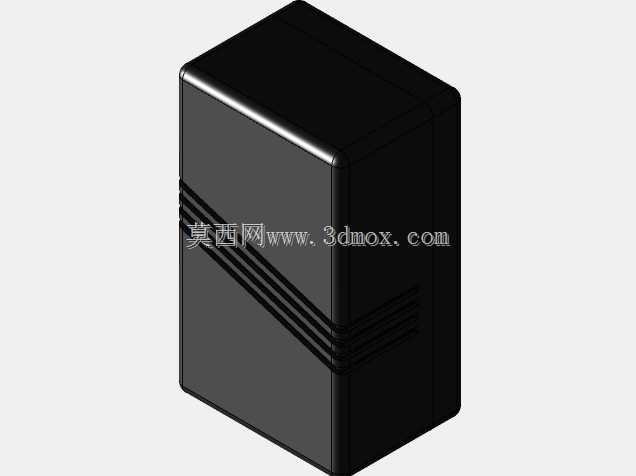

　　在低压配电、小型传感信号采集、楼宇自控末端模块的安装场景里，这类ABS材质的封闭安装盒是现场布线与模块防护的核心载体，很多现场施工的结构工程师都接触过类似的壳体，它的核心作用是给内置的开关电源、信号转换模块、小型传感变送单元提供物理防护，隔绝现场的粉尘、轻微溅水以及外力磕碰，避免内置电路因为外界环境干扰出现短路、引脚脱焊或者绝缘失效的问题。从设计思路上看，这款壳体采用上下扣合的分体式结构，侧面预留的多道环形加强筋，一方面是提升上下壳配合的抱紧力，不需要额外打太多螺丝就能实现紧密扣合，减少现场组装的工时，另一方面也能提升壳体侧面的抗挤压能力，在嵌入式安装或者并排布线堆叠的时候，不会因为轻微的侧向压力出现侧壁凹陷，

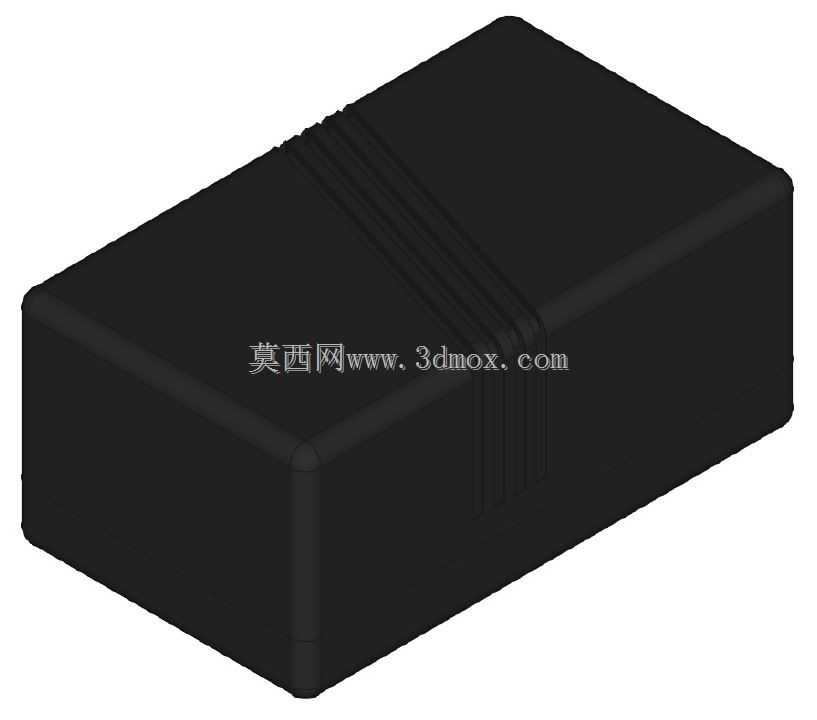

　　挤压到内部的电路板与元器件。壳体整体做了圆角过渡处理，没有尖锐的棱角，一方面是注塑生产的时候能减少应力集中，降低注塑件冷却过程中出现翘曲、缩痕的概率，提升成品率，另一方面在现场安装操作的时候，也能避免锋利边角划伤施工人员的手部，符合低压电气辅件的安全设计要求。从安装边界来看，这类壳体属于小型标准安装盒，整体为长方体构型，长宽高比例适配常规的小型开关电源模块，内部预留的安装柱位置可以直接固定通用尺寸的PCB板，不需要额外做结构改制，上下壳的配合止口做了错位搭接设计，能有效阻挡粉尘从合模缝隙进入壳体内部，满足一般工业现场的IP54左右的防护等级要求，适合在室内机柜安装、墙面嵌入式安装、设备内部模块集成等场景使用。在实际选型过程中，

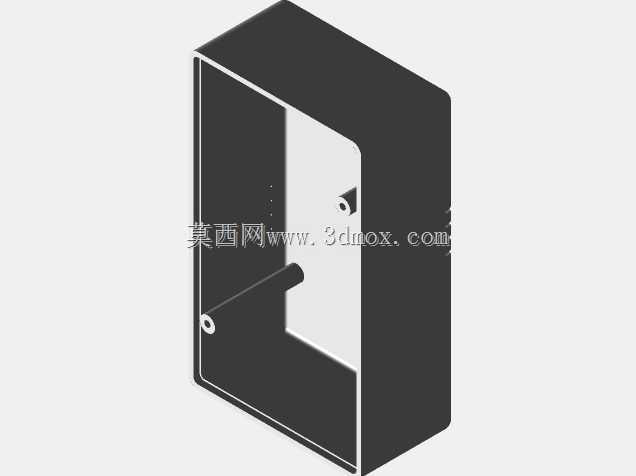

　　结构工程师需要重点核对壳体的内部净空尺寸，确认内置的电源模块、接线端子的高度不会顶到上下壳的内壁，同时要确认侧面的出线槽位置是否和现场的布线方向匹配，这款壳体的侧壁没有预留预制的敲落孔，施工人员可以根据实际的走线方向在侧壁任意位置开孔，适配不同方向的线缆进出，灵活性比带固定敲落孔的壳体更高，适合定制化程度较高的小型模块集成项目。材质上选用ABS工程塑料，本身具备不错的绝缘性能与抗冲击韧性，常温下的尺寸稳定性好，不会因为机柜内部的长期温升出现明显的形变，同时ABS材质的表面容易做丝印处理，可以在壳体表面标注模块的接线定义、参数标识，方便后期运维人员识别线路。在三维建模过程中，需要重点还原上下壳的配合止口尺寸、内部安装柱的位置与高度、

　　侧壁加强筋的排布与厚度，这些细节直接影响到后续开模或者3D打印样件的装配精度，如果止口的配合间隙留的过小，组装的时候会出现扣合困难，间隙过大则会出现配合松动、防护等级不达标的问题；内部安装柱的高度如果和PCB板的安装孔位不匹配，会导致PCB板安装后出现倾斜，元器件触碰壳体内壁造成短路风险。另外壳体外表面的脱模斜度也需要在建模时做合理设置，一般这类薄壁注塑件的脱模斜度控制在1-1.5度左右，既能保证注塑生产的时候顺利脱模，也不会影响壳体的外观与配合精度。这类小型防护壳体虽然结构不复杂，但是在小型电气模块、传感变送单元的集成项目里应用非常广泛，从工业现场的信号采集模块，到民用的智能控制终端，都能看到类似结构的壳体，它的设计核心是在满足防护要求、安装便利性的前提下，尽可能压缩整体体积，减少安装所占用的空间，同时兼顾生产工艺的可行性，降低单件的生产成本。
