开关电源安装用ABS防护接线盒结构

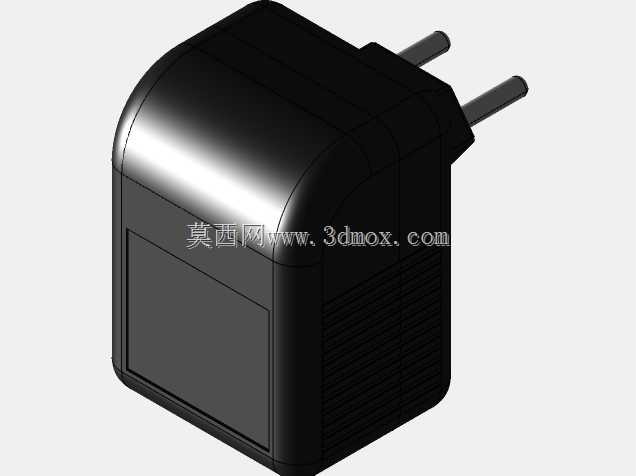

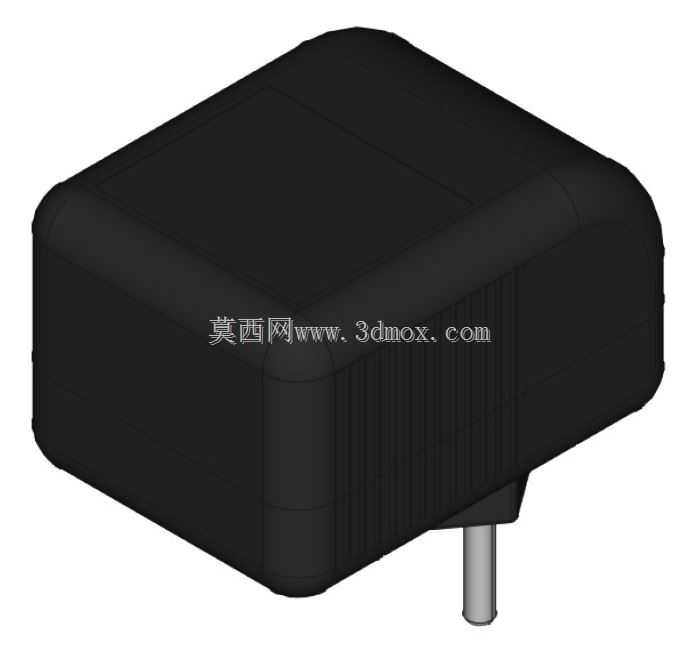

　　在低压电气布线、小型传感单元集成、工业现场开关电源接驳的场景里，这类带出线柱的硬质防护壳体是很常见的配套结构件，很多现场施工的电气装配人员都接触过类似的部件，它的核心作用是给接驳的线路、小型电路模块提供物理防护，避免现场的粉尘、溅水、意外磕碰直接损伤内部的接线端子或者小型电路板。从结构设计的角度看，这个壳体整体采用圆角方型的轮廓，没有尖锐的外凸棱角，一方面是注塑生产的时候能减少应力集中的位置，避免成型后壳体边角出现缩痕、开裂的问题，另一方面在现场安装的时候，也不会划伤施工人员的手部，在狭小的设备腔体内布线时，也不会剐蹭周边的线缆绝缘层。壳体侧面做了竖向的防滑筋条，这个细节设计不是为了装饰，在日常维护需要拆开壳体检查内部接线的时候，

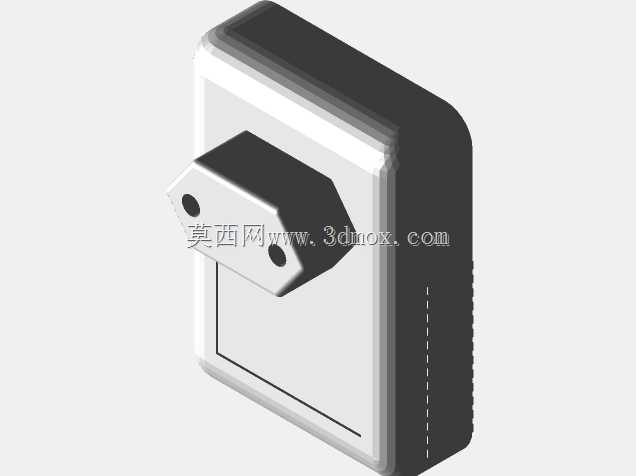

　　手部握持壳体侧面能有足够的摩擦力，哪怕手上沾了少量油污或者灰尘，也能稳稳施力打开盒盖，不会出现打滑的情况。底部伸出的金属出线柱是整款壳体的走线接口，内部接线完成后，线缆可以从这个柱体位置引出，柱体的外径尺寸匹配常规的线缆防水接头规格，后期如果需要提升防护等级，可以直接在这个位置加装标准的格兰头，不需要额外对壳体进行打孔改造，能减少现场施工的工作量。壳体的安装边界设计得比较紧凑，整体方型的轮廓可以直接贴装在设备的钣金内壁、电控箱的安装板上，不需要预留太大的操作空间，哪怕是空间局促的小型设备腔体内部，也能找到合适的安装位置，不会和周边的电气元件产生位置干涉。从材质选择的角度，采用ABS材质制作这类壳体是工程领域非常成熟的方案，

　　ABS材料本身有不错的抗冲击强度，日常的轻微磕碰不会导致壳体开裂，同时材料的绝缘性能稳定，能给内部的带电接线部分提供可靠的绝缘防护，避免出现漏电的安全隐患，而且ABS的注塑成型工艺性好，批量生产的时候尺寸一致性容易控制，盒体和盒盖的配合面能做到比较紧密的贴合，日常使用过程中能阻挡大部分的粉尘进入壳体内部，减少内部积灰导致的接线接触不良问题。在实际的设备配套场景里，这类壳体除了用来安装开关电源的接线模块，也可以用来容纳小型的信号转换电路板、传感器的前置处理单元，只要内部的安装空间足够，不需要对壳体做太多改造就能直接适配，通用性比较强。设计这类壳体的时候，需要重点关注盒体和盒盖的配合间隙，间隙过大会导致防护性能下降，

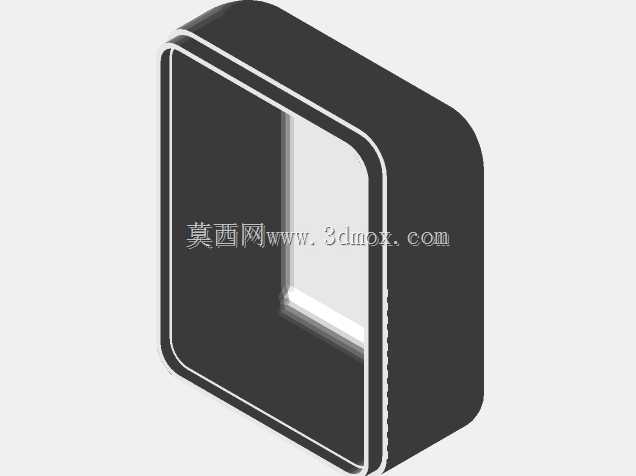

　　间隙过小又会给装配带来困难，批量生产的时候容易出现盒盖扣合不到位的问题；同时出线柱的位置要做足够的壁厚加强，因为安装格兰头或者拉扯线缆的时候，这个位置会承受比较大的外力，如果壁厚不足，很容易出现柱体断裂的问题，导致整个壳体报废。另外壳体的圆角半径设计也有讲究，外圆角的半径不能太小，不然注塑的时候材料填充困难，成型后边角位置的强度不足，内圆角的半径也要匹配注塑工艺的要求，避免内部应力集中导致壳体在使用过程中出现开裂。在现场安装的时候，这类壳体可以采用双面胶粘贴、扎带绑定或者螺丝固定的方式，壳体背面是平整的平面，不管采用哪种固定方式都能有比较好的贴合度，不会出现固定不稳的情况。对于做电气结构设计、三维建模的从业者来说，这类壳体的建模过程需要重点关注壁厚的均匀性，整个壳体的壁厚要保持一致，避免出现壁厚突变的位置，不然注塑成型的时候会因为冷却速度不一致导致壳体出现翘曲变形，影响最终的装配精度；侧面的防滑筋条的高度和间距也要设置合理，筋条太高容易在成型的时候出现困气的问题，筋条间距太小又起不到防滑的效果，一般筋条的高度控制在0.8到1.2毫米，间距在2到3毫米之间是比较合适的参数，既能保证防滑的效果，也能兼顾注塑工艺的可行性。
