TO-220封装配套带紧固件散热结构

　　在中小功率电力电子设备的结构设计环节，TO-220封装功率器件的散热配套一直是结构工程师需要重点考量的细节，这类封装广泛应用在低压线性稳压器、中小功率MOS管、快恢复二极管、晶闸管等器件上，常见于开关电源模块、工业控制板卡、小型变频器驱动板、车载低压控制单元、消费类电子电源适配器等场景，器件工作时的结热如果不能及时导出，很容易触发过热保护、参数漂移甚至永久性烧毁，配套的散热结构需要同时兼顾散热效率、安装便捷性、绝缘隔离要求以及生产装配的公差适配能力。

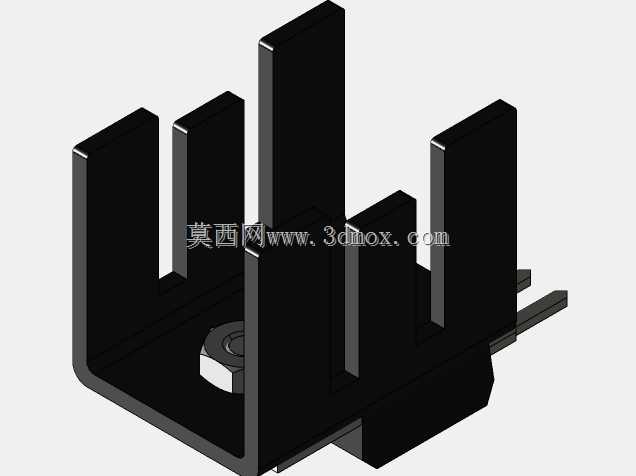

　　这款配套TO-220封装的散热结构，整体采用叉指型的鳍片布局，没有采用整块实心铝块的设计，而是在基座延伸出多道平行的散热鳍片，在有限的安装空间内尽可能拉大散热鳍片的总表面积，让自然对流条件下的空气可以顺着鳍片间隙顺畅流通，带走鳍片表面传导出的热量，不需要额外加装强制风冷风扇就能满足10W以内耗散功率的散热需求，适配绝大多数密闭性要求不高、空间紧凑的板载安装场景。结构的基座平面做了平整度管控，和TO-220器件的金属散热面接触时可以尽可能降低接触热阻，不需要额外过厚的导热衬垫就能保证热传导效率，同时配套的十字槽螺钉、绝缘隔离套以及锁紧螺母，不需要额外采购配套紧固件就能完成整套安装，减少BOM清单的物料种类，降低生产环节的物料齐套压力。

　　从安装边界来看，这款散热结构的宽度为13毫米，长度为13.75毫米，整体高度为18毫米，安装时的投影范围完全覆盖TO-220封装的器件本体，鳍片向外延伸的部分不会和板上周边的电容、电阻、接插件等元器件产生干涉，结构工程师在做PCB布局的时候，只需要在TO-220器件的安装位置预留出对应尺寸的禁布区，就能保证散热结构安装后不会和周边器件产生空间冲突。绝缘隔离套的设计可以让散热结构和器件的金属散热面之间形成可靠的电气隔离，即使散热结构后续需要连接设备机壳做接地处理，也不会造成功率器件的散热面和地之间短路，适配需要安规隔离的AC-DC电源类产品设计要求，避免因为散热结构导电带来的安规测试不通过问题。

　　设计过程中，鳍片的厚度和间隙做了均衡考量，鳍片厚度控制在保证结构强度的最小值，避免过厚的鳍片浪费铝材同时增加整体重量，鳍片之间的间隙保留了足够的空气流通空间，不会因为间隙过小导致积灰后堵塞风道，长期使用过程中即使有少量灰尘沉积在鳍片表面，也不会造成散热效率的大幅下降。螺钉的锁紧位置正对TO-220器件的中心安装孔，锁紧时的压力可以均匀分布在器件和散热基座的接触面上，不会因为压力偏斜导致器件陶瓷基板受力开裂，也不会出现局部接触不良导致接触热阻升高的问题。螺母采用内嵌式的限位设计，装配时不需要额外用工具固定螺母，只需要从正面锁紧螺钉就能完成固定，适合生产线的快速装配作业，减少单工位的装配耗时。

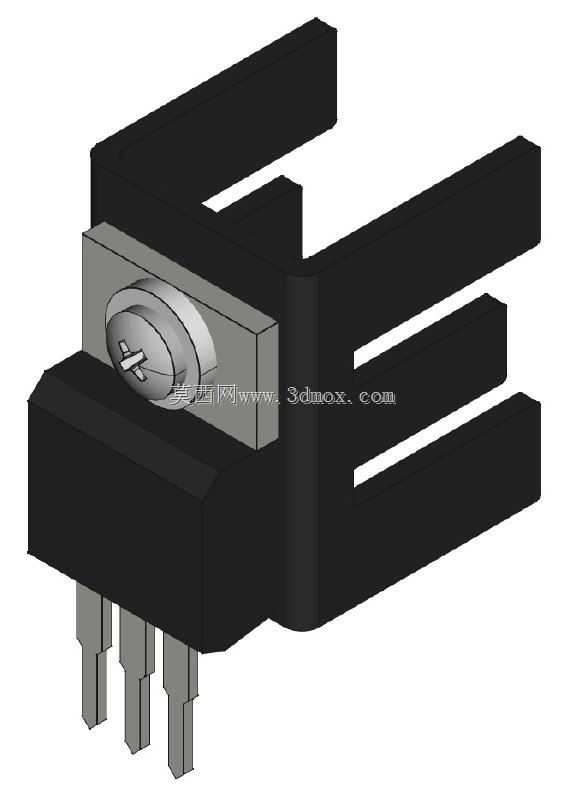

　　在实际选型应用中，这款散热结构可以适配绝大多数垂直安装在PCB上的TO-220封装器件，器件引脚穿出PCB焊接固定后，散热结构从器件的散热面一侧贴合，穿过器件自带的安装孔后用螺钉锁紧即可，不需要在PCB上额外开设散热结构的固定孔，减少PCB的开孔设计工作量，也避免了因为开孔位置公差导致的装配错位问题。对于需要做绝缘处理的应用场景，隔离套可以套在螺钉外侧，隔开螺钉和器件安装孔的金属内壁，即使螺钉和散热结构直接导通，也不会和器件的金属部分形成电气连接，满足不同电路拓扑的绝缘要求。鳍片的朝向可以根据设备内部的风道方向做调整，在有强制风冷的设备内，可以让鳍片间隙顺着风道方向布置，进一步提升散热效率，满足更高耗散功率的使用需求。

　　从建模精度来看，整个结构的所有安装配合面都做了公差适配，螺钉和安装孔之间保留了合理的装配间隙，不会因为加工公差导致螺钉无法穿入，隔离套的壁厚均匀，既保证了绝缘强度，又不会因为壁厚过大导致装配时出现挤压开裂的问题。散热基座和鳍片之间的过渡圆角做了合理处理，既避免了锐边毛刺导致的装配划伤风险，也不会因为圆角过大减少有效散热面积。整个结构没有复杂的异形曲面，采用常规的铝挤压工艺就能批量生产，加工成本低，适合大批量的电子设备生产配套，不需要开复杂的压铸模具，缩短供应链的交付周期，也方便后续根据实际散热需求做小幅的尺寸调整，适配不同的安装空间限制。
