通用电气装配用ABS材质防护壳体

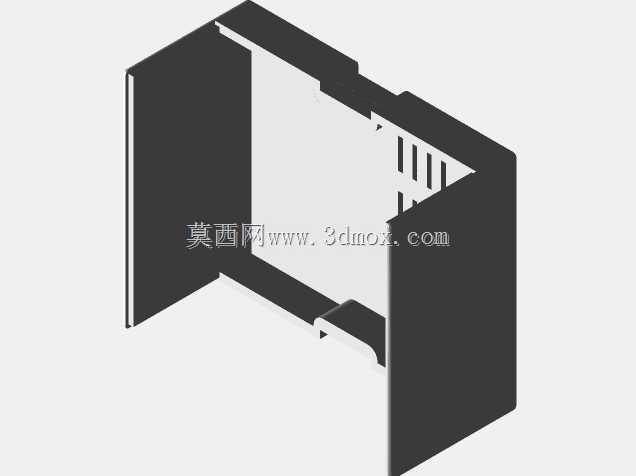

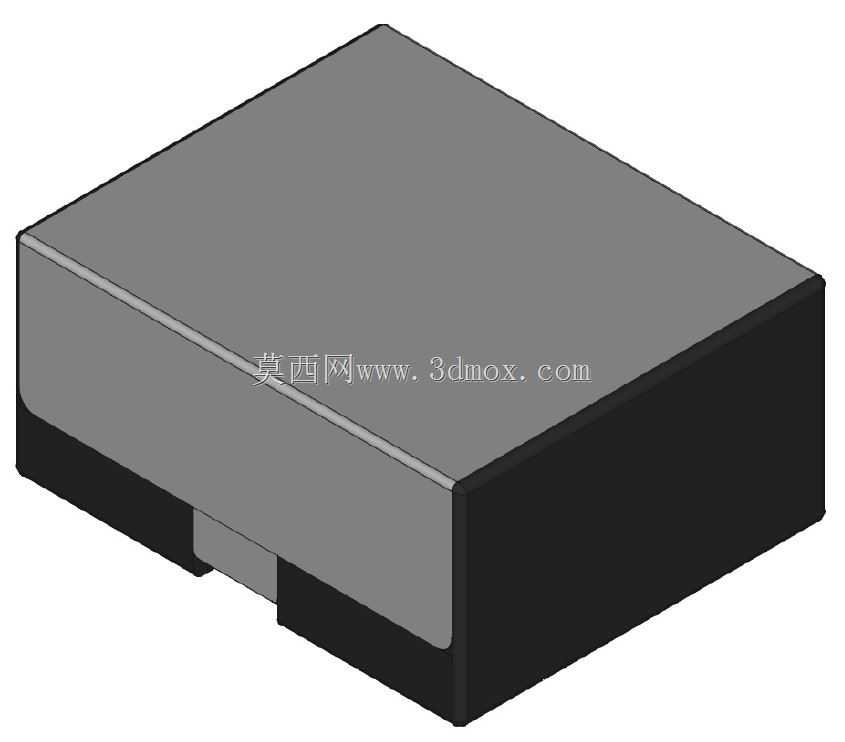

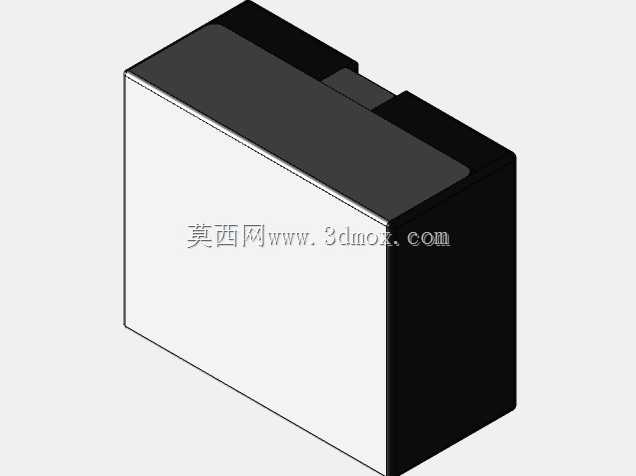

　　在各类低压电气装配、小型传感模块集成、民用电子组件组装的现场作业场景里，这类硬质ABS材质的方形防护壳体是出镜率极高的基础结构件，它不需要承担重载结构受力，核心作用是给内部封装的电路板、接线端子、小型传感元件提供物理防护，隔绝日常使用中的灰尘泼溅、轻微外力磕碰，同时规整内部走线，让零散的电子组件形成一个可独立安装、可整体替换的标准化模块。从结构设计的角度看，这款壳体采用了无额外外露紧固件的扣合式思路，上下壳体的配合面做了一圈阶梯止口，装配时不需要额外打胶或者加装螺丝，依靠止口的过盈配合就能实现稳定扣合，既减少了装配工序的零件数量，也让壳体外表面保持完整平整，没有凸起的螺丝头或者接缝毛刺，

　　在狭小安装空间里推送就位时不会勾挂周边的线缆或者结构件。壳体底部预留了两个对称的凸台安装位，凸台上做了适配常规自攻螺丝的沉孔，安装时可以直接通过这两个点位把壳体固定在设备机架的平面、电控箱的安装导轨旁或者设备内壁的预留安装位上，不需要额外设计定制安装支架，两个安装点的间距经过适配，刚好匹配行业内通用的小型电气盒安装孔距标准，能直接替换同规格的传统塑料接线盒，不用重新在安装基体上打孔调整位置。壳体的侧壁厚度做了均匀化处理，整体壁厚控制在2mm左右，既保证了ABS材料成型后的结构强度，日常手持装配时不会因为捏握产生明显形变，也不会因为壁厚过大造成材料浪费、整体重量超标，边角位置全部做了R2左右的圆角过渡，一方面是注塑成型时避免应力集中，

　　减少注塑件冷却后的翘曲变形问题，另一方面也避免安装维护时锋利的直角边角划伤操作人员的手部。从实际使用的场景来看，这类壳体常被用在小型工控传感模块的外封装、设备本地操作按钮的集成盒、低压信号转接模块的防护外壳上，内部可以容纳尺寸匹配的PCB板，侧壁可以根据实际接线需求后期开孔加装航空插头、接线端子或者指示灯，因为ABS材料本身的切削加工性能好，现场改造时用普通的手持钻、开孔器就能完成二次加工，不需要特殊的刀具或者加工设备。设计时特意把壳体的内部容腔做了最大化利用，外壳的外部轮廓尺寸紧凑，没有多余的装饰性凸起或者造型结构，在电控箱内部密集排布组件时，能最大化节省安装空间，多个同规格壳体并排安装时，

　　相邻壳体之间只需要留极少量的散热间隙就可以，不会因为造型干涉影响排布密度。上下壳体扣合后，配合面的缝隙控制在0.1mm以内，日常使用环境下的浮尘、少量的飞溅水滴不会轻易渗入壳体内部，能满足一般工业现场、民用电子设备的IP30左右防护要求，不需要额外加装密封胶条就能适配大多数非恶劣工况的使用需求。壳体底部的凸台高度做了针对性设计，壳体固定在安装平面后，底部和安装面之间会留出1mm左右的间隙，一方面可以避免安装面不平整造成壳体装配后受力变形，另一方面也能让壳体底部有一定的空气流通空间，帮助内部工作的电子元件散出少量热量，避免热量在壳体内部积聚影响元件使用寿命。在做三维建模的时候，这类壳体的建模重点在于止口配合尺寸的公差控制，上下壳的止口配合面要预留合理的装配间隙，既要保证扣合后不会轻易松脱，也要保证装配时不需要过大的按压力就能顺利扣合，同时要注意所有壁厚的均匀性，避免注塑成型时出现缩痕、缺料等问题，安装孔的位置要和行业通用标准对齐，保证模型导出后能直接用于生产开模或者3D打印打样，不需要再做额外的尺寸调整。
