托盘货物辊筒输送线带检测工位结构

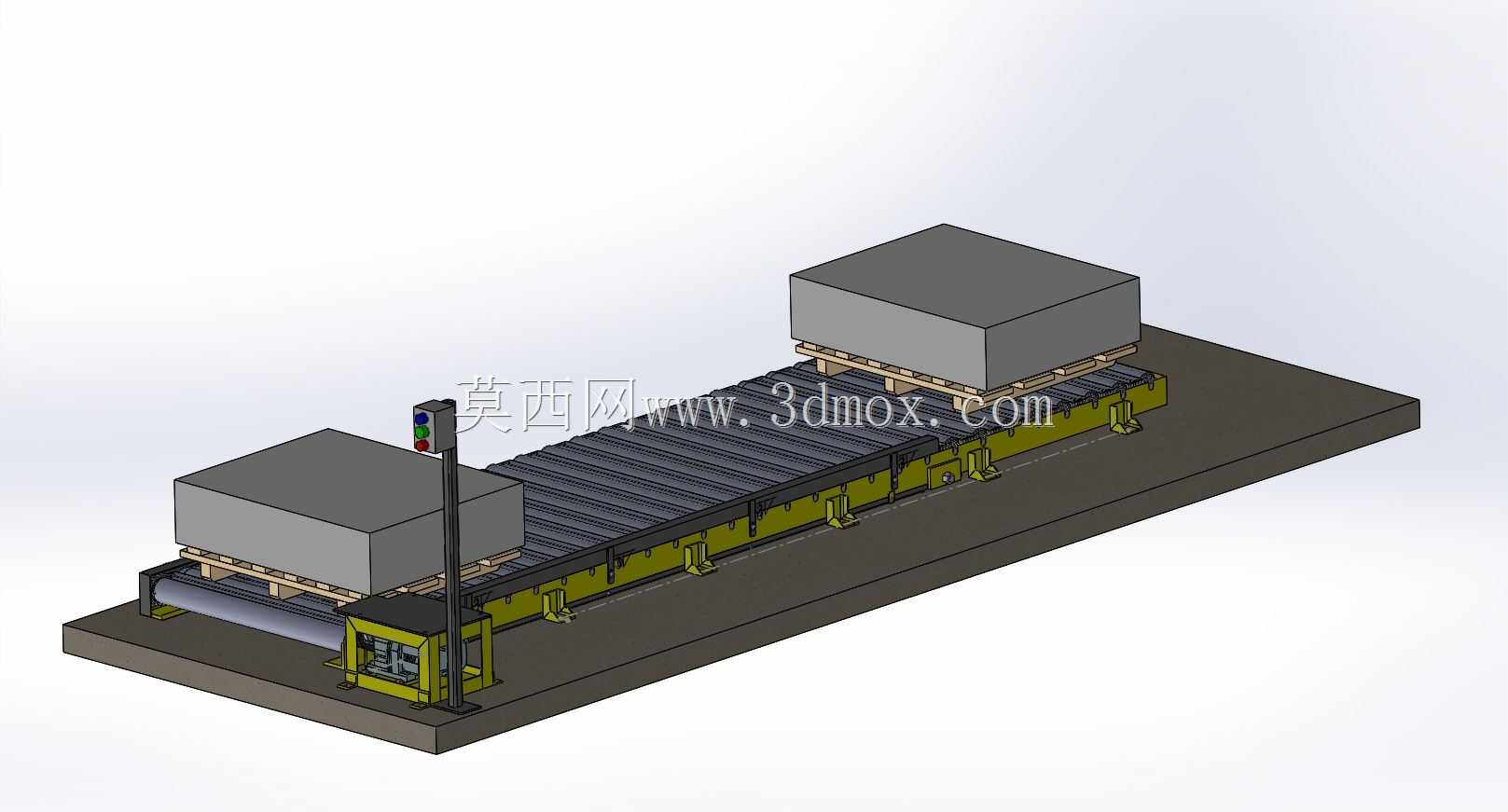

　　在生产车间成品出库段、仓储区整托物料转运、装配线末端工件转序这类场景里，这类带检测工位的辊筒输送结构是衔接不同作业环节的核心载体，区别于轻型皮带线，它的承载冗余是针对整托码放货物设计的，单段线体额定承载可覆盖常规木托盘加堆码货物的总重量，不会出现辊筒挠曲变形、架体下沉的问题。从结构布局来看，线体主体采用分段式辊筒排布，驱动端布置在线体侧下方，通过链传动带动每支辊筒同步转动，避免单支辊筒打滑导致托盘卡滞；线体进料端与出料端都预留了对接其他输送设备的接口，可直接对接叉车上下料位、提升机入口或者自动分拣线的进料端，不需要额外做转接工装。线体侧方独立设置的检测立柱是这套结构的功能核心，立柱上集成的检测元件可对经过的托盘货物进行到位检测、

　　外形轮廓校验，甚至可加装读码器识别托盘条码，匹配仓储管理系统的货位分配逻辑，检测信号直接接入线体的控制回路，当检测到托盘位置偏移、货物超宽超高时，线体会自动停转并触发预警，避免后续工位出现撞机风险。设计过程中，辊筒的间距是经过反复校核的，常规1200mm×1000mm规格的木托盘在输送过程中，底部至少有三支辊筒同时接触支撑，不会出现托盘端头下沉卡入辊筒间隙的问题；辊筒表面做了镀锌处理，兼顾耐磨与防锈需求，适配车间多尘、偶尔有切削液滴落的作业环境。架体部分采用型钢焊接后整体加工安装面，支脚配置可调脚杯，可根据现场地面平整度调整线体高度，保证全线辊筒上平面的水平度误差控制在允许范围内，避免托盘在输送过程中出现跑偏、单侧蹭边的问题。

　　线体两端的传动辊做了包胶处理，增大与托盘底部的摩擦力，重载启动时不会出现托盘与辊筒相对滑动的情况。安装边界方面，这套输送结构的整体宽度以适配标准托盘为基准，两侧预留了维护空间，检测立柱与线体边缘的距离满足检测元件的感应范围要求，同时不会干涉托盘的正常通行；线体底部架体距离地面的高度预留了清扫空间，避免车间杂物堆积在架体下方难以清理。实际使用中，这类输送结构可连续24小时运转，辊筒两端的轴承采用免维护密封轴承，不需要频繁注油保养，降低了现场运维的工作量；侧方的驱动单元做了防护外罩，避免人员误触转动部件，符合车间安全作业的防护要求。不同于定制化的专用输送设备，这套结构的模块化程度较高，可根据现场输送距离的需求增减辊筒段长度，

　　检测工位也可根据实际检测需求更换不同类型的检测元件，适配从普通加工车间到自动化立体库入库段的多种输送场景，对于需要整托输送重载货物、同时需要对货物进行到位校验的作业环节，这套结构的稳定性与适配性都经过实际工况验证，不会出现轻型输送线承载不足、定位不准的问题。建模过程中，架体的焊接位置、辊筒的装配公差、驱动链的张紧结构都做了1:1还原，甚至连托盘底部的垫木结构、检测立柱上的信号灯排布都和实际设备一致，可直接用于生产线布局仿真、设备改造方案验证，也可作为同类型输送线设计的参考蓝本，调整辊筒间距、架体高度、驱动功率后即可适配不同重量、不同尺寸规格的托盘输送需求。
