12V小型3D打印直流水泵结构设计

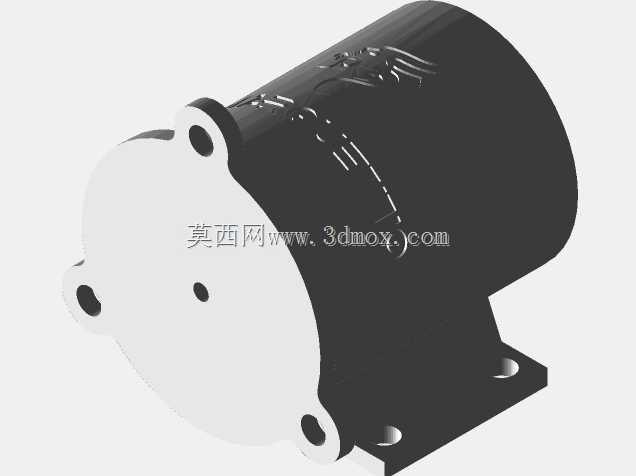

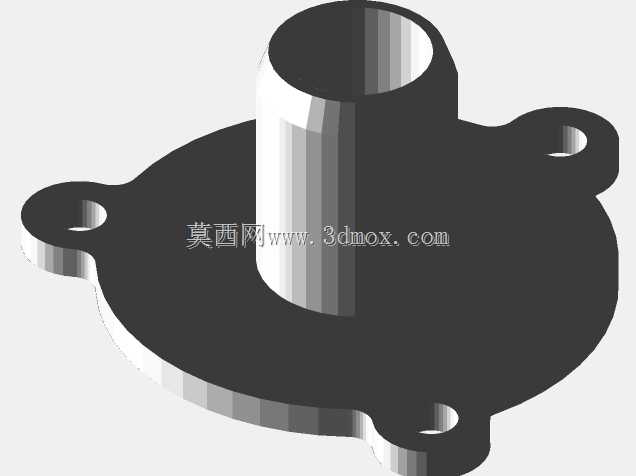

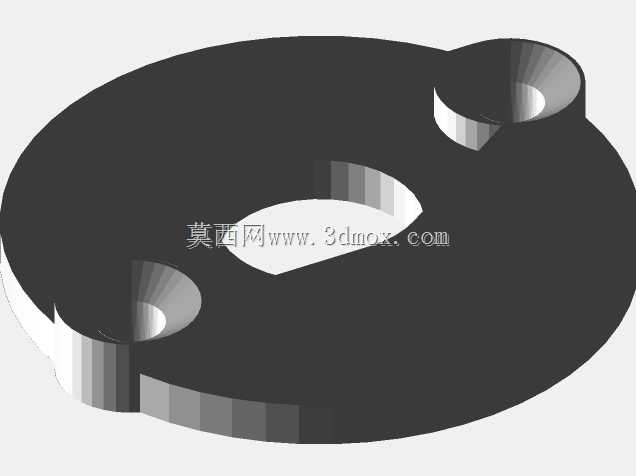

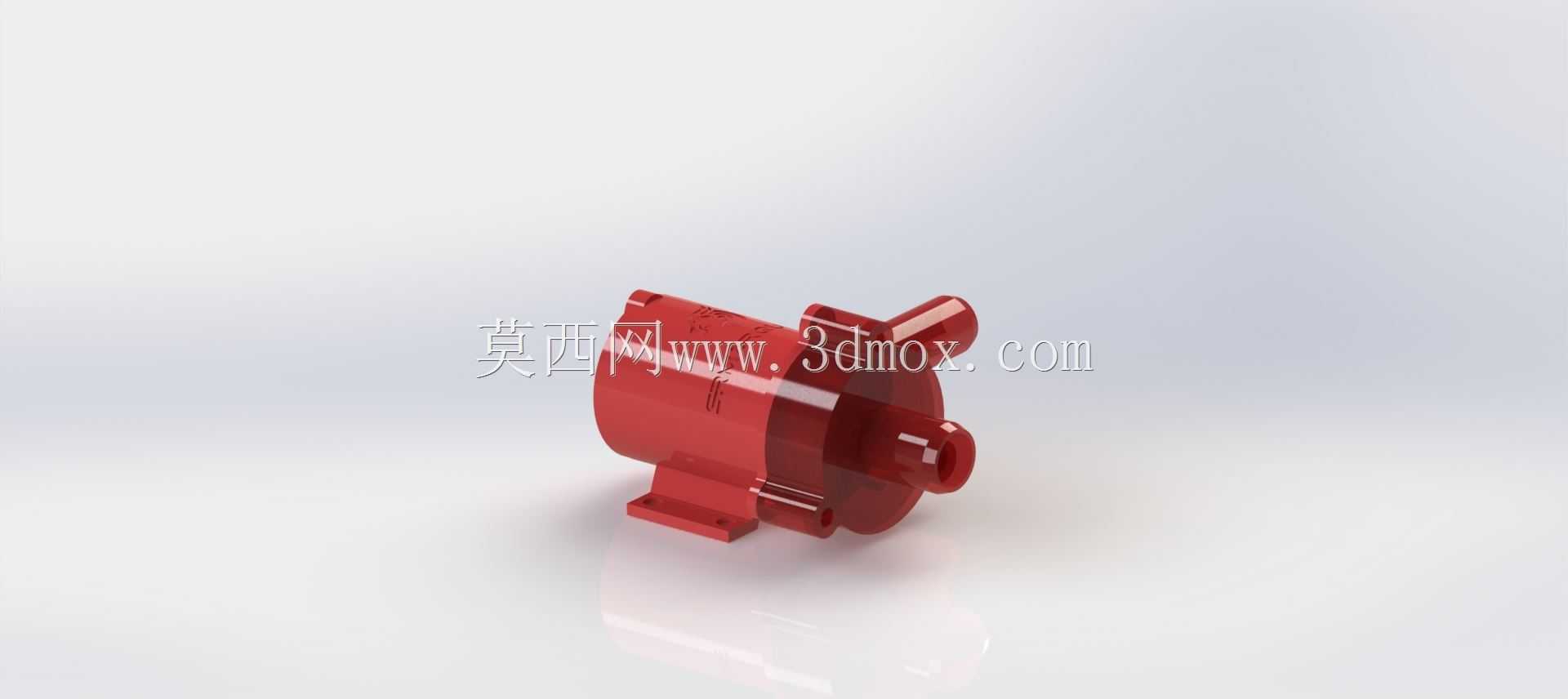

　　这款12V直流水泵的结构设计，最初是面向桌面级小型流体循环场景做的适配，在做结构校核的时候最先考虑的是安装边界的兼容性，整体采用侧出接口加底部固定支脚的布局，两个流体接口做了等径外伸设计，接口外径适配常规4mm内径的硅胶输水软管，安装时不需要额外做变径接头，支脚位置预留了两个沉头安装孔，孔位间距按照常规小型设备的安装基准做了匹配，固定时用M3螺丝即可完成锁紧，不会和周边的电路板、管线结构产生干涉。

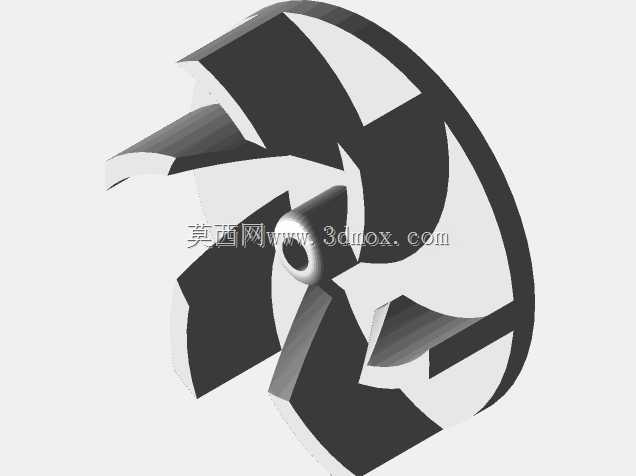

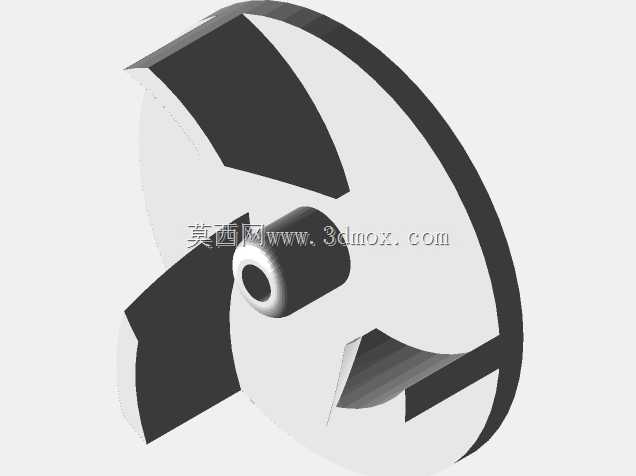

　　从功能特性来看，这款泵采用直流无刷驱动的内置结构，泵腔和驱动腔体做了一体化的密封分隔设计，避免输送的流体渗入驱动部分造成电路故障，叶轮采用离心式结构设计，在12V额定供电下可以满足小流量高扬程的桌面级输送需求，日常使用中可以覆盖桌面水冷循环、小型盆栽滴灌供水、微型实验装置流体输送、小型水族箱水循环这类场景，因为整体结构做了3D打印适配的壁厚优化，最小壁厚控制在1.2mm，既满足FDM打印的成型强度要求，又不会因为壁厚过大造成打印耗材的浪费，泵体外壳的加强筋做了隐性布局，沿着泵腔的受力方向分布，不会在外观上产生突兀的凸起，同时可以承受1.2bar以内的工作水压，不会出现泵腔鼓胀变形的问题。

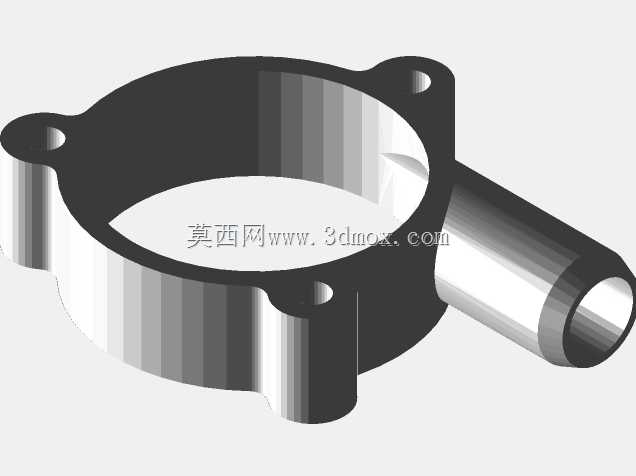

　　设计过程中最先敲定的是进出水口的位置，最初考虑过轴向进出水的结构，但轴向布局会让泵的整体长度增加20mm左右，在小型设备内部安装时会占用更多的轴向空间，后来调整为侧向切向出水的结构，既符合离心泵的出水流体走向，又能压缩整体的安装尺寸，泵体的固定支脚没有采用外伸式的大支脚设计，而是和泵体外壳做了一体化融合，支脚的厚度和泵体侧壁厚度保持一致，打印时不需要额外添加支撑结构，减少后期处理的工作量。驱动部分的腔体做了圆柱形的规整设计，内部可以容纳常规24mm外径的直流无刷电机定子组件，腔体和泵腔之间的分隔壁厚度控制在1.5mm，既可以保证密封性能，又不会因为隔层过厚影响磁耦驱动的传动效率，不需要做额外的动密封结构，从根源上避免了长期使用后的密封件磨损漏水问题。

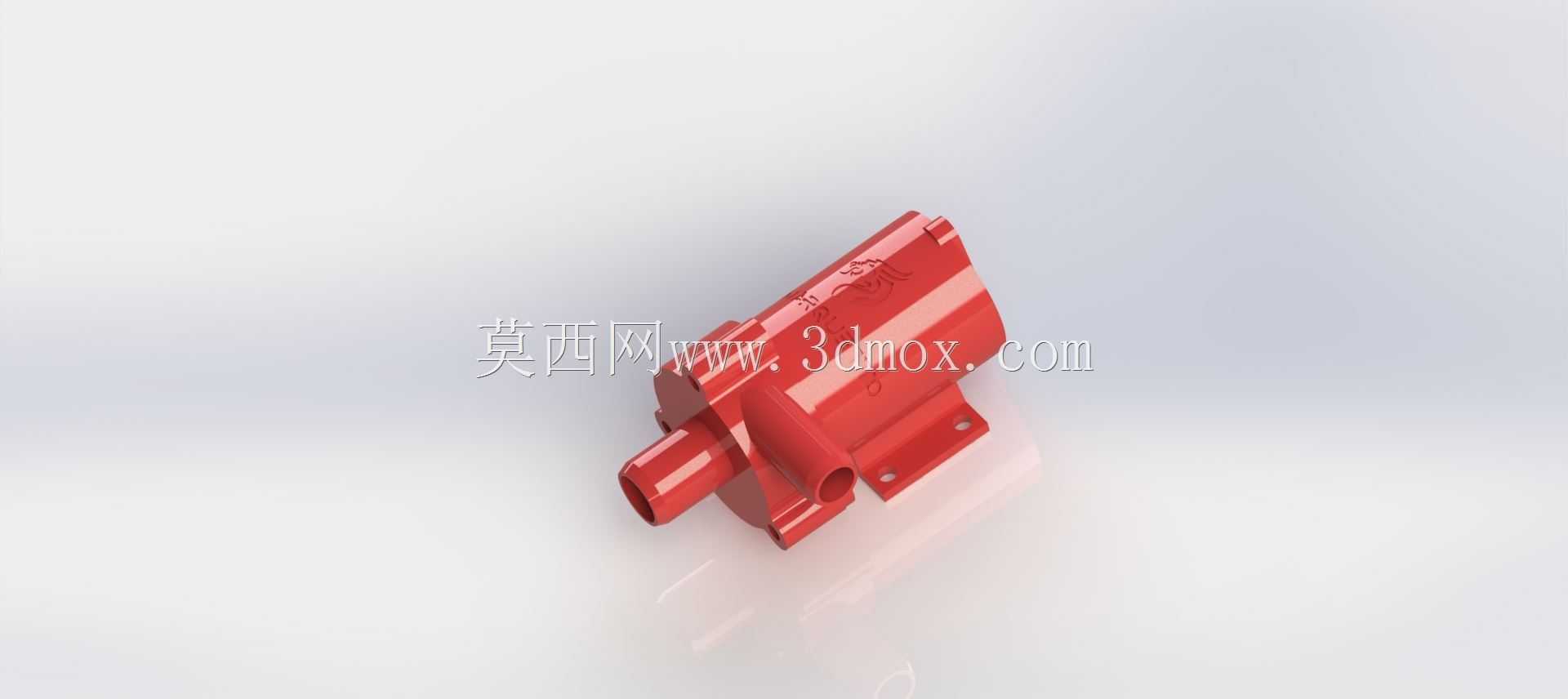

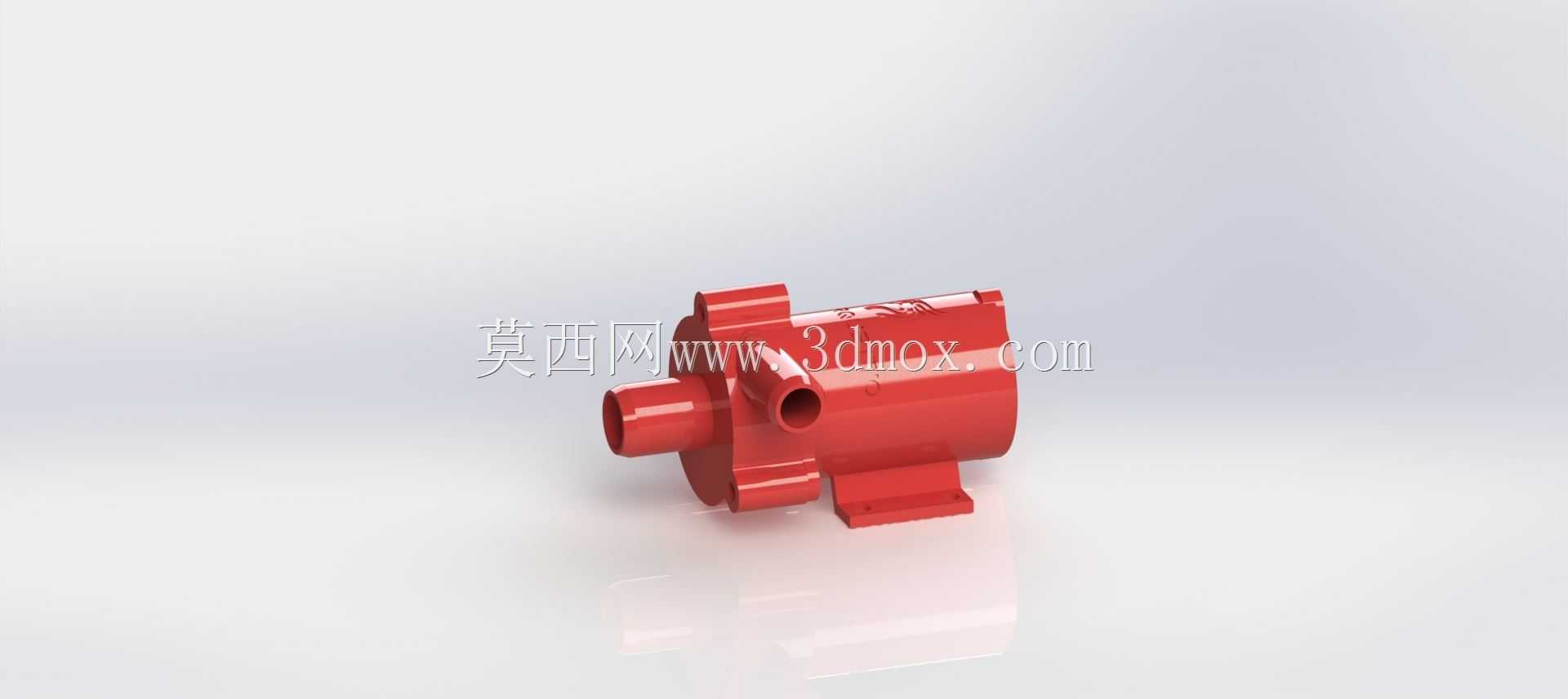

　　在安装边界的校核上，这款泵的整体最大外轮廓尺寸控制在长55mm、宽35mm、高40mm以内，所有的外凸结构都没有超出这个轮廓范围，进出水口的中心高度距离安装基准面22mm，和常规小型水冷设备的水路接口高度保持一致，连接管线时不需要做过度的弯折，减少水路的流阻损失。泵体表面没有做多余的装饰性结构，所有的曲面都是顺着流体走向和结构受力方向设计，外壳的转角位置都做了R2的圆角过渡，既可以避免3D打印时的应力集中问题，又能减少安装时的锐角磕碰风险。

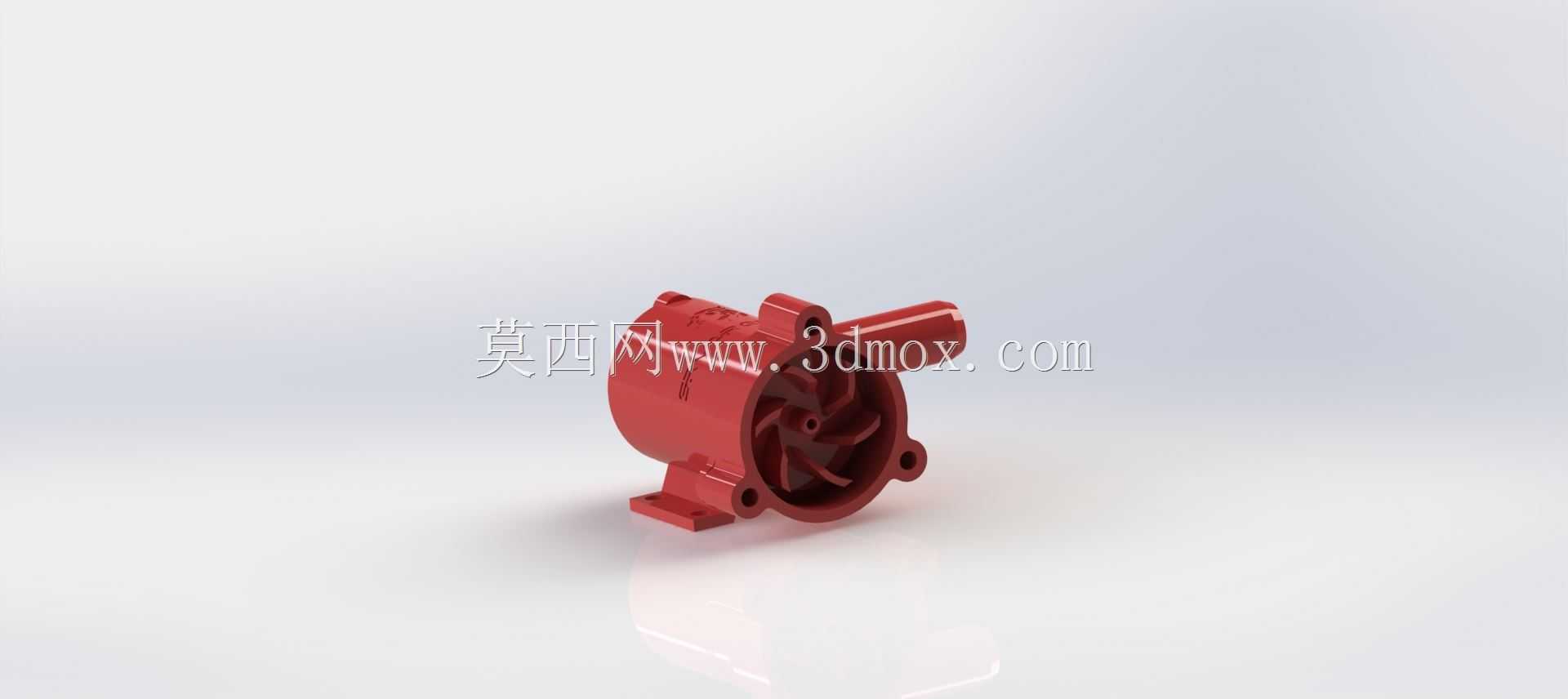

　　从实际使用的适配性来看，这款泵的结构不需要额外的辅助安装支架，直接通过底部的两个固定孔就可以固定在设备的安装板上，供电线从泵体尾部的出线槽引出，出线槽做了圆角导向，避免长期使用中线材被外壳棱角磨破绝缘层。泵腔内部的流道做了顺滑的过渡处理，没有直角转折的结构，减少流体在泵腔内的涡流损失，提升输送效率，叶轮和泵腔内壁的间隙控制在0.3mm，既可以保证转动时不会出现擦碰，又能减少回流损失，保证小流量下的输出压力稳定。针对3D打印的工艺特性，所有的装配贴合面都做了0.2mm的装配间隙预留，打印完成后只需要简单去除支撑就可以完成装配，不需要做额外的打磨修配，适合个人用户自行打印组装使用，在小型流体输送场景下可以替代常规的成品微型水泵，根据使用需求选择不同的打印材料，比如输送常温清水可以用普通PLA材料，输送温度稍高的流体可以更换为PETG或者ABS材料，不需要修改整体结构就可以适配不同的使用工况。
