带传动端结构的工业流体输送泵总成

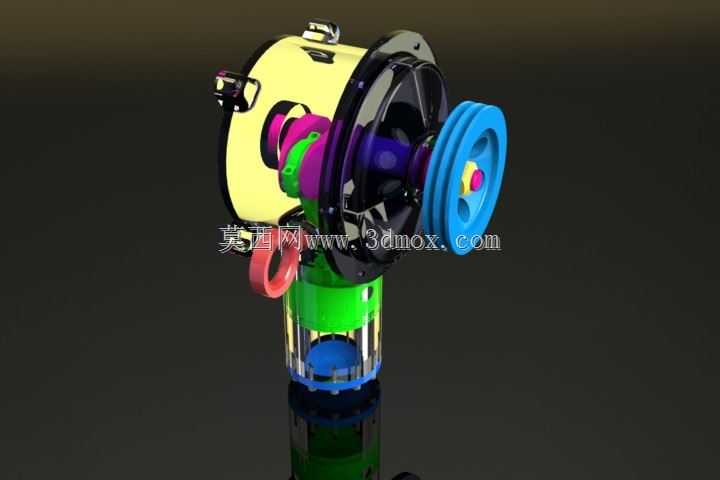

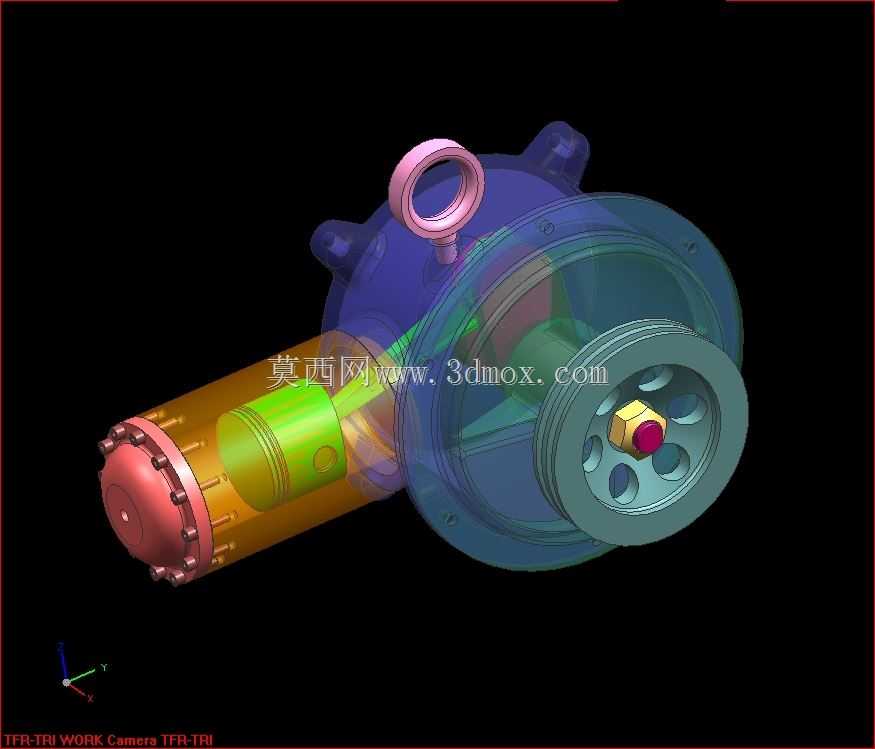

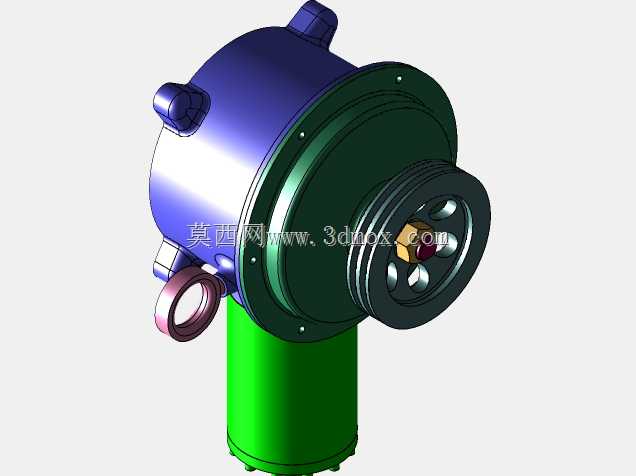

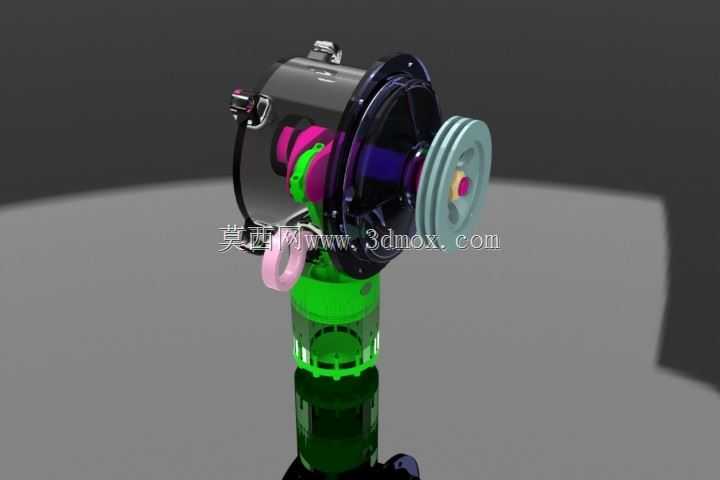

　　在工业流体输送、液压动力回路、润滑介质供给这类场景里，泵总成是整套系统的核心动力输出部件，这套带轮传动端的泵结构，适配的是需要通过皮带轮匹配外部动力源的安装工况，常见于中小型液压站、集中润滑系统、低压流体输送管线的动力单元配置。从结构设计逻辑来看，这套总成把动力输入段、增压容腔、介质进出端做了集成式布局，传动端的带轮做了镂空减重设计，既降低了转动惯量，也能在运转过程中带动周边气流带走端盖处的热量，避免密封件长期处于高温工况加速老化。泵体的筒体段采用了长筒式增压腔设计，端盖处用周向均布的紧固件做密封压紧，这种结构的好处是承压均匀，在额定工作压力下不会出现端盖偏载泄漏的问题，顶部的吊环结构是为了现场安装检修时的吊装作业设计，毕竟整套泵总成的重量不算轻，人工搬抬容易磕碰密封面或者安装定位面，吊环的位置选在泵体重心的正上方，起吊时能保持泵体水平，方便对准安装基座的定位孔。

　　从安装边界来看，这套泵的安装基准面在传动端的法兰端面，安装时需要保证带轮的端面跳动在允许公差范围内，否则皮带运转时会出现偏磨、掉带的问题，筒体段的轴向长度要和安装基座的预留空间匹配，进出介质的接口在筒体侧下方，配管时要预留足够的操作空间方便后期更换密封件。设计过程中，传动端的轴承位做了台阶式定位，能承受皮带传动带来的径向载荷，避免轴系出现挠曲变形影响内部增压组件的配合间隙，内部的运动组件和筒体的配合间隙选在了合理区间，既保证容积效率，也不会因为加工公差过小导致运转时出现卡滞。泵体外部的不同色彩区分是建模时做的组件分色，方便结构评审时快速区分不同的功能模块，比如端盖紧固件、吊环、传动轮、筒体、增压组件各自独立，在做BOM拆分或者装配工艺编制时能快速识别对应零件。

　　实际选型应用时，这套泵总成适配的是清洁介质的输送场景，不适合输送含大颗粒杂质的流体，否则会造成内部配合面的磨损，导致容积效率快速下降。安装时要注意轴系的对中，虽然是带轮传动有一定的容错量，但过大的偏心量还是会加剧轴承的磨损，缩短维护周期。端盖处的密封选用的是耐油橡胶材质，适配矿物基液压油、润滑油类的介质，如果要输送水基介质或者腐蚀性流体，需要更换对应材质的密封件，这点在做选型适配时要提前确认介质兼容性。整套结构的设计没有做多余的冗余结构，所有外部特征都是服务于装配、吊装、散热、检修的实际需求，比如筒体上的紧固件排布，既满足了密封压紧力的要求，也预留了扳手操作的空间，不会出现紧固件无法拧紧的问题。传动轮中心的锁紧结构做了防松设计，避免正反转切换或者启停冲击时出现轮系松动的问题，顶部吊环的连接螺纹做了足够的啮合长度，能满足整套泵体的吊装承重要求，不会出现吊装时螺纹脱开的安全隐患。
