12V83RPM直流减速电机结构设计

　　这款低压直流减速动力单元，在小型自动化执行机构、民用电动装置、便携传动设备里的应用覆盖度很高，日常做小型设备选型时经常会碰到同规格的替代需求。从实际使用场景来看，这类带内置减速箱的直流电机，常被用在小型电动窗帘驱动、智能投递柜的锁止传动、桌面小型传送带的动力源、教学实验平台的旋转执行端，还有部分小型农用监测设备的角度调整机构上，因为供电规格匹配常见的12V低压直流供电回路，不需要额外做高压配电，在便携设备、弱电集成设备里的适配性很强。

　　从功能特性上看，这款电机把高速直流电机的输出端，集成了一级行星加平行轴的混合减速结构，最终输出转速稳定在83转每分钟，输出扭矩足够带动10公斤以内的径向负载，空载启动电流控制在较低区间，最大效率点的电流输出匹配常规12V2A的供电模块就能稳定驱动，不会给前端配电造成过大负载。输出轴采用标准的圆柱光轴带铣边结构，和常见的联轴器、同步带轮、小型齿轮的安装适配性很好，不需要额外做轴头的二次加工就能直接装配件。机身外壳采用镀锌钢材质的圆筒结构，端盖用螺丝锁紧固定，日常拆装维护更换碳刷的时候，只需要拧开端盖的固定螺丝就能接触到内部的电机转子部分，减速箱部分的润滑脂填充量经过出厂校准，正常工况下连续运行五千小时不需要重新补脂。

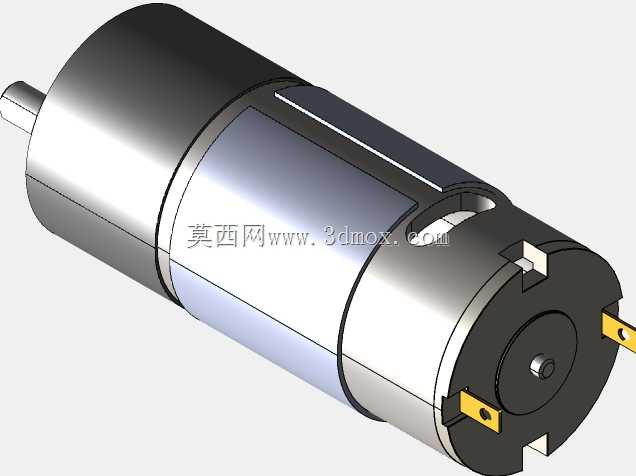

　　做三维建模的时候，首先要确认的是安装边界尺寸：机身主体的圆筒外径是37毫米，总长度从输出轴端面到电机尾端是63毫米，输出轴的直径是6毫米，伸出端长度是12毫米，轴上的铣边平面深度1毫米，安装固定的时候可以通过端盖上的三个M3螺丝孔做端面固定，也可以用配套的圆筒卡箍做径向抱紧固定，两种安装方式的预留空间在建模的时候都要考虑到，避免后期装配的时候和周边结构件产生干涉。建模过程中要注意减速箱部分和电机主体的同轴度公差，实际产品里这部分的同轴度控制在0.02毫米以内，三维装配的时候也要把这个配合公差体现出来，不然做运动仿真的时候会出现输出轴跳动的问题。

　　设计思路上，这类减速电机的核心是在有限的机身尺寸内，把高速直流电机的高转速低扭矩特性，通过齿轮组的减速比转换为低转速高扭矩的输出，这款产品的总减速比是315，刚好把原电机两万多转的空载转速降到83转的输出区间，匹配大部分小型传动机构的转速需求。机身侧面贴的标识标签位置要预留出足够的平面空间，实际生产中标签是用来标注型号、电气参数的，建模的时候不要把标签区域和安装卡箍的位置重叠，不然会遮挡参数标识。尾端的电机端盖上预留了两个小的通风缺口，建模的时候不要把这部分封死，实际运行中这部分是用来给电机碳刷和转子散热的，虽然12V低压电机的发热量不大，但长期连续运行的场景下，通风缺口能有效降低机身内部的积温，延长碳刷的使用寿命。

　　实际选型装配的时候，要注意输出轴的径向负载不要超过额定值，这类小型减速电机的输出轴轴承是微型深沟球轴承，径向承载能力有限，如果是带偏心负载的场景，要额外加支撑轴承座，不要让电机输出轴直接承受过大的径向力，不然会加速轴承磨损，甚至导致输出轴弯曲。供电接线的时候要注意正负极对应转向需求，如果需要反向旋转，只需要对调正负极接线即可，不需要改动内部结构，这点在做双向传动机构设计的时候非常方便。另外机身的金属外壳是和电机内部的磁轭连通的，做设备绝缘设计的时候要注意外壳和设备其他导电部件的绝缘隔离，避免出现漏电短路的问题。
