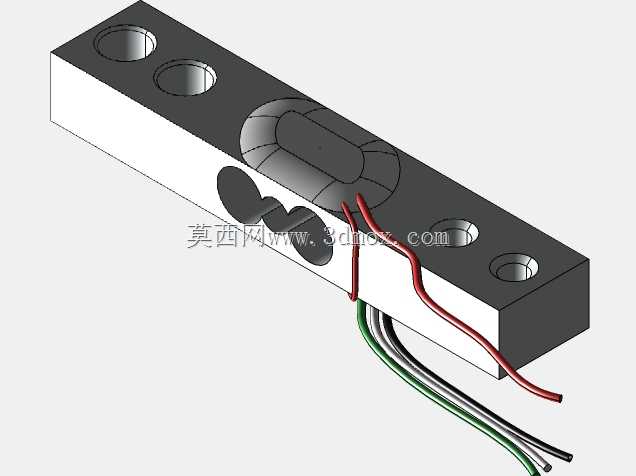

小量程高精度称重测力传感器三维结构

　　日常接触到的桌面级电子计价秤、小型快递分拣台的单点称重单元、实验室微量配料设备的力反馈部件，核心检测元件大多采用这类小量程悬臂梁式称重结构，0-500g的量程覆盖了多数轻载静态称重的需求场景，从手工珠宝称重到小型自动化产线的零件缺料检测，都能见到同结构传感器的应用。这类传感器的核心设计逻辑是利用弹性体的微变形带动粘贴在梁体应变区的应变片产生电阻变化，通过惠斯通电桥输出与载荷成正比的微弱电信号，后续搭配放大电路即可完成重量到电信号的转换，建模时需要重点还原弹性梁的薄壁应变区结构，这部分的厚度均匀性直接决定了传感器的线性度与重复精度，实际加工中这一区域多采用精密铣削成型，壁厚公差通常控制在0.02mm以内，

　　建模时不能随意简化这部分的结构特征，否则后续做有限元受力分析时会出现明显的应力分布偏差。从安装边界来看，这类传感器采用一端固定一端加载的悬臂安装方式，固定端设置有两个定位安装孔，用于将传感器刚性固定在设备基座上，加载端预留有承载台安装孔位，用于连接称重托盘或者被测载荷的接触结构，建模时需要严格还原孔位的中心距与孔径公差，实际选型安装时如果孔位偏差超过0.1mm，会导致弹性梁产生附加安装应力，直接造成零点漂移甚至量程内的非线性误差。出线端的多芯线缆分别对应激励电压输入与信号输出，建模时需要还原线缆的出线方向与护套结构，实际布线时要避免线缆与周边结构产生硬干涉，同时要预留足够的线缆弯曲半径，防止线缆拉扯导致的应变片引线脱焊。

　　弹性体表面的应变片粘贴区域做了局部平整处理，建模时可以保留这部分的平面特征，不需要还原应变片的细微贴片结构，但要注意应变区的上下表面平行度要求，实际生产中这部分平面的粗糙度要求达到Ra0.8以下，保证应变片粘贴的贴合度。这类传感器的外形整体为长条状矩形梁结构，整体长度通常在几十毫米级别，宽度与高度根据量程做匹配设计，500g量程的型号弹性梁整体刚度较低，建模时如果做装配仿真，不能将其设置为刚性体，需要赋予对应的铝合金弹性材料参数，才能真实模拟加载后的梁体变形量，实际应用中这类传感器的额定变形量通常在0.1mm左右，过大的过载会导致弹性体产生塑性变形，直接造成传感器报废，所以在配套设备的结构设计时，通常会在加载端下方设置过载限位结构，

　　限制梁体的最大下形变量，这部分的限位间隙通常设置在0.15mm左右，建模时可以同步考虑配套限位结构的安装空间。从应用适配性来看，这类单点式传感器不需要搭配多个传感器做均布安装，单只即可完成小平台的称重检测，非常适合小型化衡器产品的结构设计，相比大量程的轮辐式、柱式传感器，这类小量程悬臂梁传感器的结构更简单，安装维护难度更低，在消费级电子衡器、小型实验检测设备、3D打印机的耗材余量检测、小型自动化设备的压装力检测场景都有广泛应用。建模过程中还要注意固定端与加载端的刚度差异，固定端的安装区域厚度更大，保证安装时不会产生附加变形，所有的受力变形都集中在中间的薄壁应变区，这也是这类传感器结构设计的核心要点，不能将整个梁体做成等厚度结构，否则会导致应变分布分散，传感器的灵敏度与线性度都会明显下降。出线位置的密封结构在实际产品中会做点胶密封处理，建模时可以简化为出线口的凸台结构，不需要还原密封胶的细节，但要预留出线口的穿线空间，方便后续整机布线时的线缆穿过。
