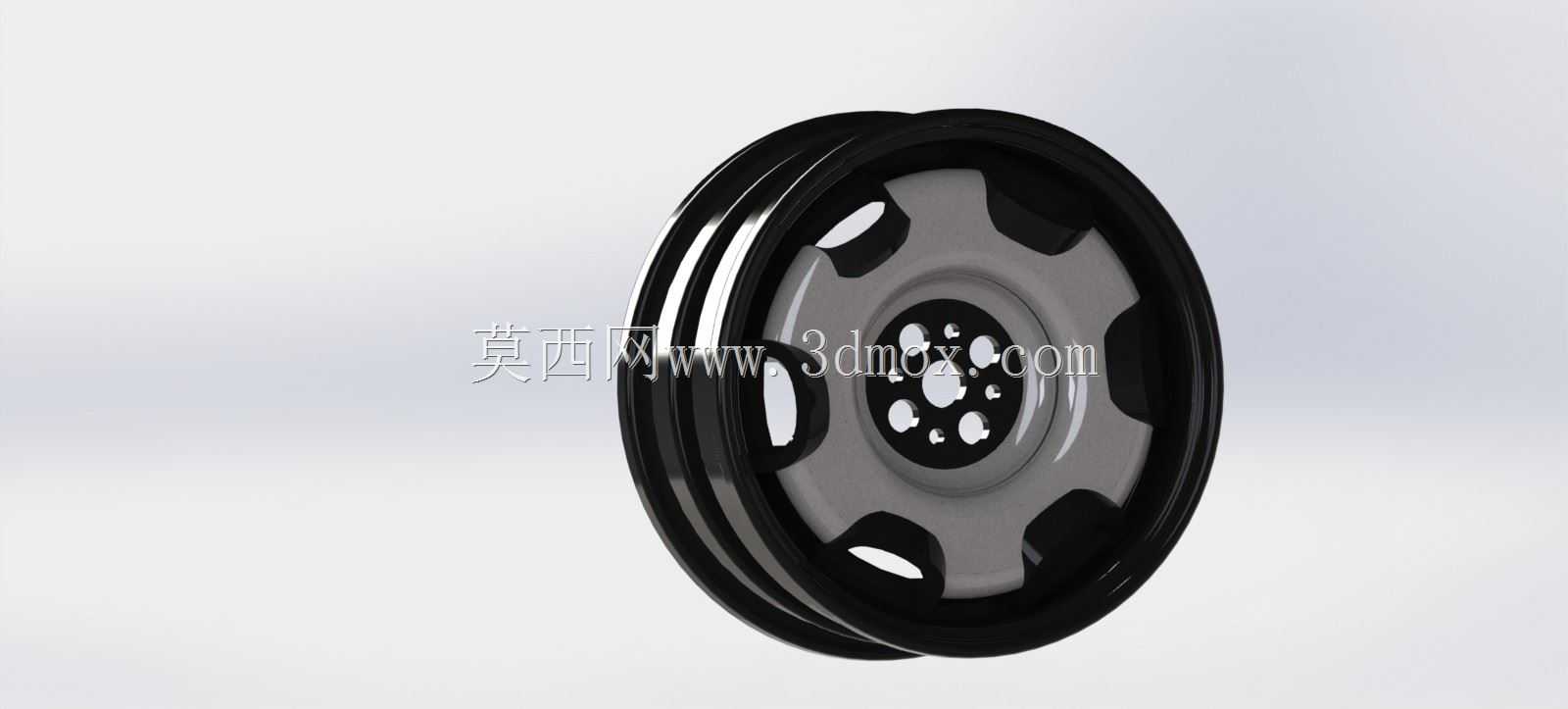

大众车型配套钢制轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这款适配大众车型的钢制轮毂，在日常售后替换、入门车型配套、改装基底场景里都有很广的适用空间。不同于多辐条铝合金轮毂偏向外观装饰的设计取向，这款钢制轮毂的设计思路完全围绕承载可靠性、安装适配性、量产加工便利性展开，首先从安装边界来看，中心孔的孔径严格匹配大众车型常用的轴头凸台尺寸，安装孔的节圆直径完全对应原厂制动盘、转向节的固定点位，不需要额外加装变径圈或者转接法兰就能直接对位安装，避免了改装件常见的安装偏心、高速抖动问题。轮辋部分采用多段辊压成型的钢制结构，轮缘的凸起高度符合乘用车轮胎装配的标准尺寸，能够给轮胎胎圈提供足够的侧向支撑，在车辆过弯、胎压不足行驶时，

　　避免胎圈从轮辋上脱开引发安全风险。轮辐部分采用的是五组大缺口的冲压结构，这种设计不是为了造型美观，首先是平衡了钢制材料的重量与强度，缺口位置能够给制动系统留出足够的散热空间，日常频繁制动时，制动盘产生的热量可以通过轮辐的缺口快速流通散出，避免制动热衰减；其次大缺口的结构也方便售后维修时拆装轮胎、检查制动片磨损情况，不需要把轮毂完全拆下来就能观察制动片的剩余厚度，降低日常维保的操作难度。从承载特性来看，钢制轮毂的材料延展性比铸造铝合金更好，在经过颠簸路面、受到冲击载荷时，会产生小幅的塑性变形吸收冲击能量，不会像脆性的铸造铝轮那样直接出现碎裂，对于经常走非铺装路面、日常负载较大的使用场景，这种结构的可靠性表现更稳定。

　　设计时还考虑了轮胎装配的工艺性，轮辋的槽底深度符合常规扒胎设备的操作尺寸，普通轮胎店的设备就能完成轮胎拆装，不需要特殊的专用工装，适配售后市场的维修条件。轮辐与轮辋的连接采用环缝焊接工艺，焊道的位置避开了应力集中的安装孔周边，焊接后整体做了去应力处理，避免长期交变载荷下焊缝位置出现疲劳开裂。表面的黑色涂装采用电泳加喷粉的工艺，能够抵御日常行驶中的泥水、融雪剂腐蚀，延长轮毂的使用寿命。安装面的平面度控制在合理公差范围内，和轴头、制动盘贴合时不会出现间隙，避免长期行驶后固定螺栓出现松动。气门嘴的安装孔位置预留了足够的操作空间，不管是安装普通橡胶气门嘴还是金属胎压监测气门嘴，都不会和轮辐、制动卡钳产生干涉。日常做整车三维装配校验时，

　　这款轮毂的数模可以直接导入底盘装配体，检查转向最大角度时和翼子板、制动卡钳、悬架摆臂的间隙是否符合设计要求，也可以用来做轮胎拆装的工装设计参考，或者作为售后替换件的选型比对依据。在做轻量化改装方案验证时，也可以以这款原厂钢制轮毂的重量、强度参数作为基准，对比不同改装轮毂的性能差异。
