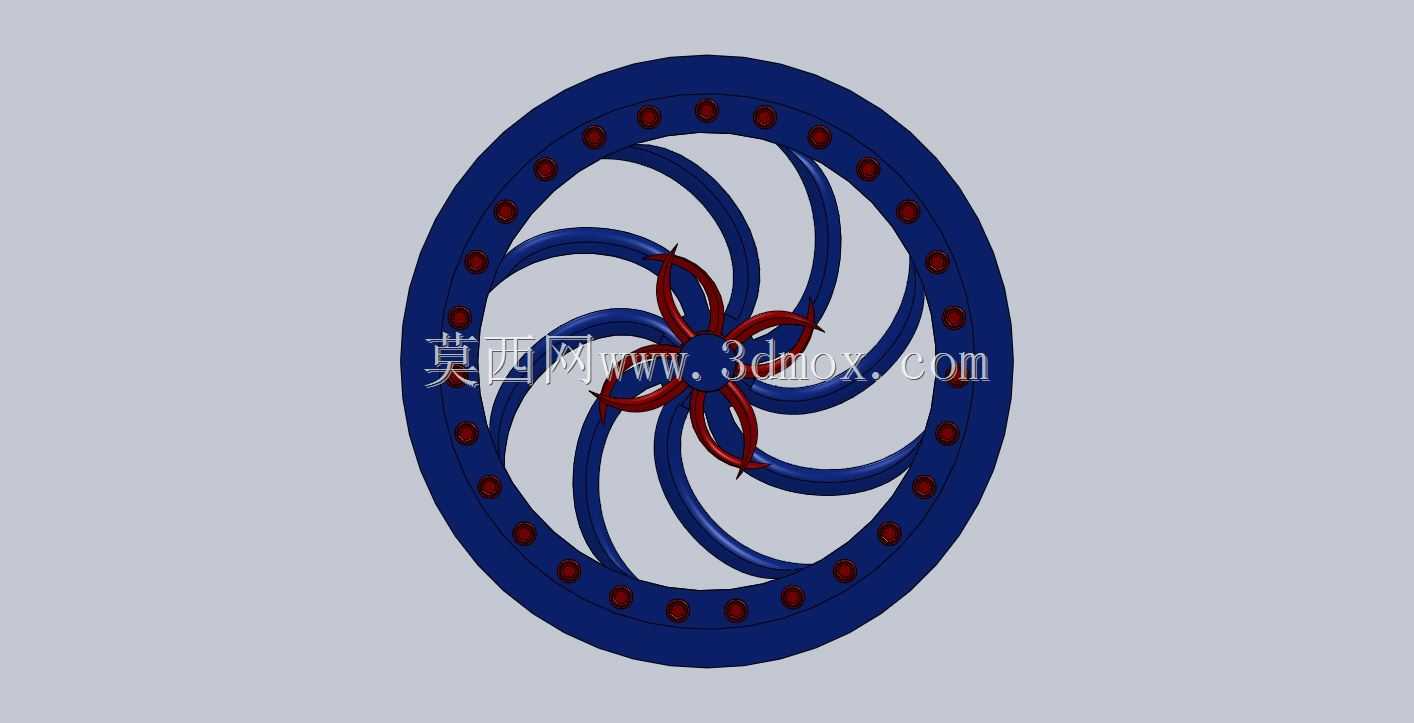

螺旋辐条式环形传感轮结构设计

　　该轮式环形构件主要应用于旋转工况下的信号采集场景，常见于精密传动链路的转速、转角检测环节，可配套非接触式检测元件完成运动参数的实时反馈，在自动化输送线、精密回转工作台、小型动力输出单元的位置闭环控制中承担核心触发部件作用。实际使用时，构件通过外圈均匀分布的安装孔完成与回转基体的同轴固定，内圈的花型结构可作为检测触发特征，当轮体随转轴同步转动时，检测元件可通过识别辐条间隙的周期性变化，输出对应转速、转角的脉冲信号，为设备的运动控制提供精准的位置反馈依据。

　　从结构设计逻辑来看，整体采用环形对称布局，外圈设置等距分布的安装定位孔，可保证轮体安装后的动平衡性能，避免高速转动时产生偏载振动；中间区域采用螺旋弯曲的辐条设计，在保证整体结构刚度的同时，有效降低了构件自身重量，减少转动惯量对转轴启停响应速度的影响；中心区域的多瓣式花型结构，既可以作为检测触发的特征标识，也可通过瓣片之间的间隙预留后续加装辅助检测元件的空间，适配不同检测精度的使用需求。辐条的螺旋走向经过曲率优化，可分散转动过程中产生的周向应力，避免应力集中导致的结构变形，延长构件在连续回转工况下的使用寿命。

　　安装边界方面，该构件为薄型盘类结构，轴向厚度较薄，可适配安装空间紧凑的传动链路，安装时需保证轮体与转轴的同轴度误差控制在合理范围内，避免转动过程中辐条与检测元件发生刮擦；外圈安装孔的孔位公差按照精密配合要求设计，可通过螺栓或定位销完成与回转基体的刚性连接，保证转动过程中无相对滑移。中心区域的内孔尺寸可根据配套转轴的直径进行适配调整，花型结构的瓣片数量与辐条数量保持对应，可保证检测信号的均匀性，减少信号输出的脉冲误差。

　　在实际选型适配时，需根据被测转轴的最高转速匹配对应辐条数量的结构，转速越高的工况下，适当增加辐条数量可提升检测信号的分辨率，满足高精度控制的需求；同时需考虑构件的使用环境，若应用在多粉尘、油污的工况下，可在外圈加装简易防护挡圈，避免杂质卡入辐条间隙影响转动顺畅性。该结构的设计充分兼顾了检测精度、结构强度与安装便利性，既可以作为独立的传感检测轮使用，也可集成到小型回转机构中作为一体式信号触发部件，适配多种工业场景下的回转参数检测需求。
