蓝黑配色拟人化抓取机器人结构造型

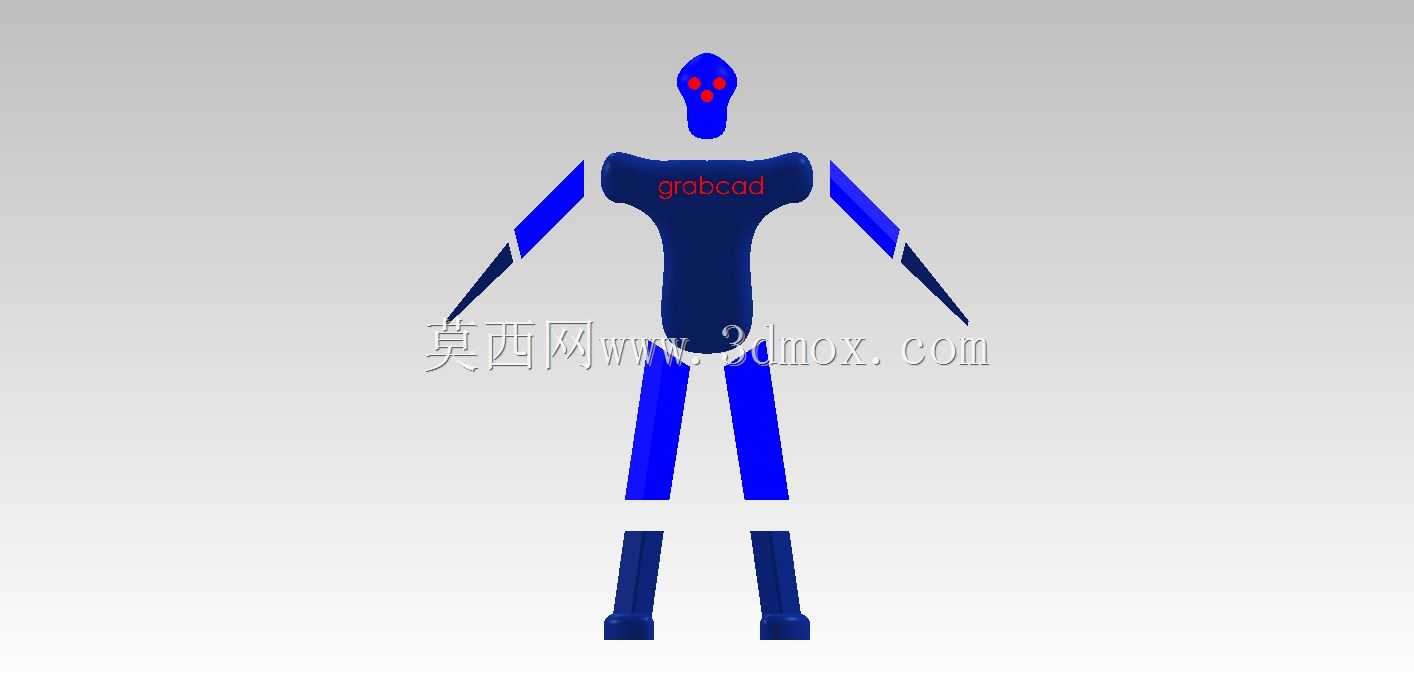

　　这套拟人化抓取执行机构的造型设计，最初是面向轻载物料分拣、教学演示场景做的构型尝试，整体采用类人躯干分段式布局，没有采用传统工业机械臂的多关节串联外露结构，而是把驱动、传动部件全部整合进仿生的躯干、肢体腔体内部，外观做了流线型包覆处理，避免车间多尘环境下杂物卡入传动间隙的问题。从结构布局来看，头部区域预留了视觉传感模块的安装位，三个红色标识点对应双目视觉加补光单元的安装点位，视觉模块的视场角覆盖前方120度范围，能够覆盖上肢抓取作业的全工作区间，不需要额外加装外置视觉支架。躯干部分做了收腰式的腔体设计，内部可以容纳主控板、低压供电模块以及上肢驱动的集线排，腔体壁厚按照3D打印成型的工艺要求设置为2.5mm，既满足结构强度要求，

　　也能控制整体自重，上肢完全展开时整机重心仍然落在躯干支撑面的中心范围内，不会出现侧翻风险。上肢部分采用三段式分段结构，大臂、小臂、末端执行器之间的关节转动范围做了限位设计，大臂前后摆动角度范围为-30度到90度，小臂相对大臂的弯折角度范围为0度到120度，末端抓取指做了加长尖型设计，能够伸入狭窄的料盒间隙拾取小型工件，指端预留了防滑硅胶垫的安装槽，抓取表面粗糙度Ra1.6以下的光滑塑料件、金属小件时不会出现滑脱问题。下肢部分同样采用分段式支撑结构，大腿、小腿的截面做了等强度优化，垂直方向承重可以达到5kg，满足上肢抓取2kg负载时的整体支撑刚度要求，足部做了平底加宽设计，接触支撑面的面积比小腿截面大40%，

　　放置在水平工作台面时不需要额外固定螺栓就能保持稳定，也可以根据安装需求在足部预留的四个M4螺纹孔位加装固定压板，适配流水线侧装、工作台固定安装等不同场景。设计过程中特意规避了传统工业机器人棱角过多的外观问题，所有外轮廓的转角都做了R3以上的圆角处理，在教学场景使用时能够避免磕碰划伤操作人员，也方便后期做表面喷塑、贴膜等外观处理。整套结构的安装边界控制在肩宽320mm、总高720mm、前后厚度180mm的范围内，不会占用过多工作台安装空间，肢体活动时的最大外伸半径为450mm，在这个半径范围内布置料盘、待加工工件工位即可满足作业需求，不需要额外预留过大的安全避让空间。关节处的转动副采用内嵌式深沟球轴承支撑，径向跳动量控制在0.

　　05mm以内，重复定位精度可以达到±0.2mm，满足轻载分拣、教具演示、展会展示等场景的精度要求，不需要选用高精度谐波减速器就能达到使用要求，能够有效控制整体制造成本。躯干正面预留的标识区域可以粘贴品牌标识、操作提示标签，不会和内部结构产生干涉，所有腔体的拼接处都采用卡扣加隐形螺丝的固定方式，外表面看不到外露的螺丝孔，整体外观一致性更好，后期维护时只需要拆开背部的盖板就能接触到所有内部电气元件和传动部件，不需要完全拆解外覆壳体，日常检修的操作效率更高。
