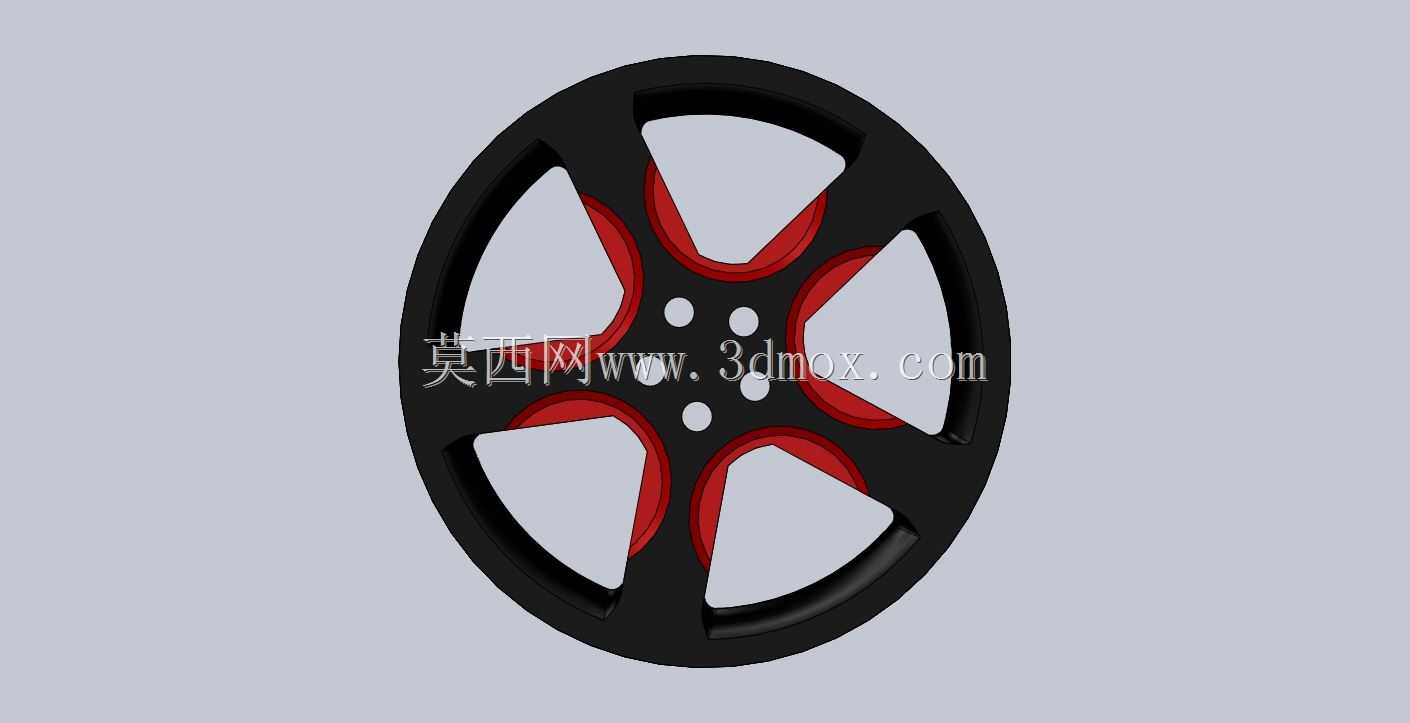

黑红撞色运动款汽车轮毂结构设计

　　日常做底盘行走部件建模时，轮毂的设计往往要兼顾外观辨识度与结构力学性能，这款五辐运动款轮毂的建模过程，首先要明确其适配的民用乘用车场景，主要面向家用轿车的外观改装需求，也可适配部分紧凑型SUV的低配车型换装。从安装边界来看，中心孔位按照常规五孔乘用车的PCD参数设置，中心定位孔直径适配多数家用车的轴头尺寸，安装面的沉台深度预留了刹车卡钳的避让空间，即使换装大尺寸刹车套件，也不会出现轮辐蹭卡钳的问题，轮辋的宽度适配17到18寸的常规民用轮胎，ET值设置在偏运动的区间，能让轮距略微加宽，提升车辆过弯时的侧向支撑性。

　　设计思路上没有采用传统的全同色轮辐结构，而是在每根轮辐的内侧做了内凹的红色装饰槽，这个结构并非单纯为了外观，内凹的槽体其实是顺着轮辐的受力方向做的加强筋结构，日常行驶中轮辐承受的来自地面的冲击载荷，会顺着这个槽体的走向分散到轮辋的整个圆周上，避免应力集中在轮辐与轮辋的连接位置。轮辐的数量选择五辐，一方面是五辐结构的动平衡更容易校准，另一方面每根轮辐的宽度足够，在保证轻量化的前提下，能承受更高的径向载荷，轮辐边缘做了大圆角过渡，没有尖锐的棱角，既减少了铸造或者锻造时的应力集中点，也能降低行驶过程中的风阻，轮辐与中心安装盘的连接位置做了加厚处理，这个位置是轮毂受力最复杂的区域，既要传递驱动轴的扭矩，还要承受转向时的侧向力，加厚的结构能避免起步或者急刹车时出现安装位变形的问题。

　　实际应用场景中，这类轮毂除了日常城市道路行驶，也能应对轻度非铺装路面的冲击，轮辋的边缘做了凸起的防脱圈结构，即使轮胎胎压偏低时碾过坑洼，也不容易出现轮胎脱圈的风险。建模过程中特意将轮辐的背面做了偷轻处理，在不影响结构强度的位置挖去了多余的材料，整体重量比同尺寸的原厂铸铁轮毂轻近三分之一，能有效降低簧下质量，提升车辆的加速响应与减震系统的工作效率。中心的五个螺栓孔位做了倒角处理，安装时螺栓能更顺畅的对位，孔位周围的凸台结构，能让螺栓的压紧力更均匀的分散到整个安装盘上，避免长期使用后螺栓孔出现开裂。红色装饰槽的深度控制在2毫米左右，不会影响轮辐的整体强度，后期做表面处理时，这个槽位可以单独做烤漆或者喷粉处理，和黑色的主体形成撞色效果，满足车主的个性化改装需求。

　　从尺寸匹配的角度，轮辋的胎圈座直径严格按照轮胎的国标尺寸设置，安装轮胎时不会出现漏气或者装胎困难的问题，轮辋的气门嘴孔位预留了常规的橡胶气门嘴安装位置，也能兼容铝合金防爆气门嘴，不需要额外打孔。轮辐的外表面做了微弧面设计，行驶过程中溅起的泥水会顺着弧面快速甩出，不容易在轮毂表面堆积，减少日常清洗的难度。整体结构没有复杂的异形曲面，不管是采用低压铸造还是锻造工艺，都能顺利量产，模具的脱模角度设置合理，生产时不会出现拔模拉伤的问题，后期做表面喷涂时，各个面都能均匀上漆，不会出现死角。
