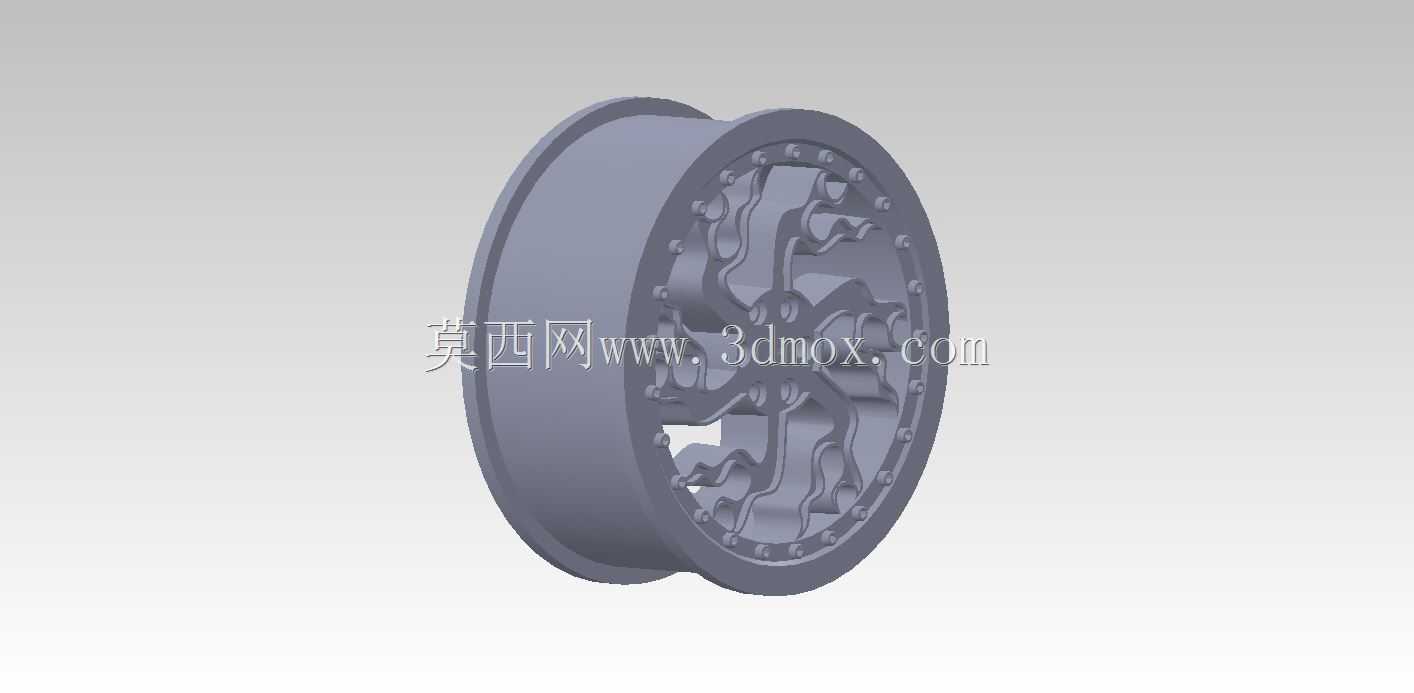

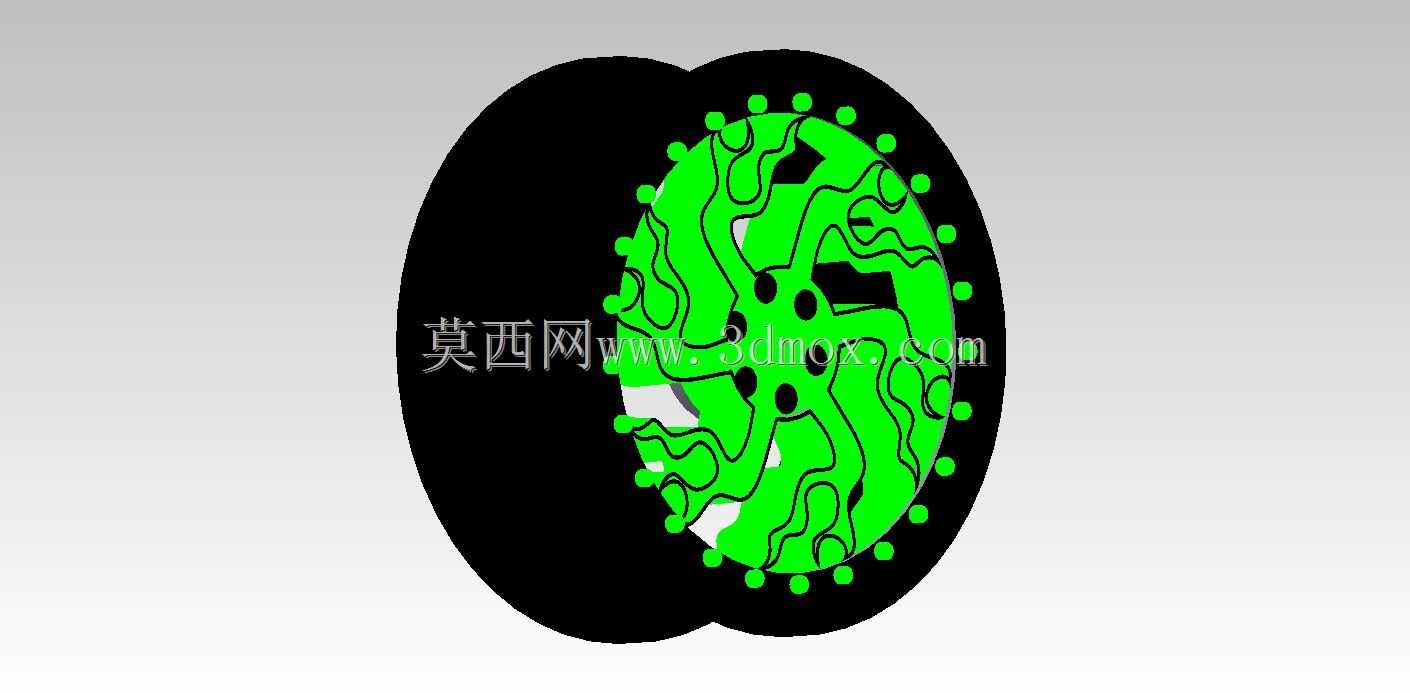

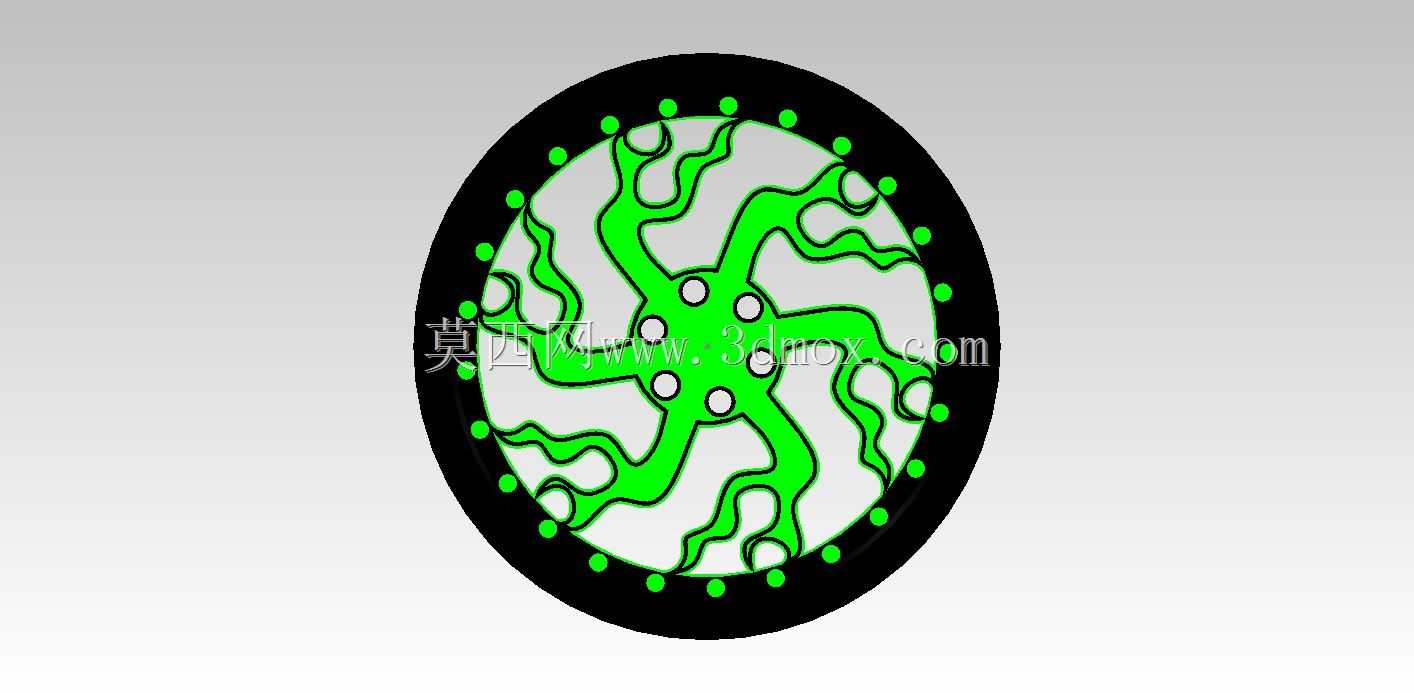

红黑撞色改装款汽车轮毂三维结构

　　这款轮毂的设计首先瞄准民用乘用车改装市场的实际需求，区别于原厂轮毂偏向均衡耐用的设计取向，这款产品在结构强度与视觉表现力上做了针对性平衡，适配17-19寸常规改装胎的安装规格，PCD孔位预留了5孔通用改装距，能够覆盖多数紧凑型、中型家用轿车的安装边界，安装面的中心孔预留了变径圈适配余量，不需要额外改动车辆羊角的安装结构即可完成替换。从结构设计逻辑来看，轮辋部分采用了双段式等宽轮缘结构，轮缘的厚度比同尺寸原厂轮毂加厚1.2mm，能够在低胎压行驶或者过坑洼路面时，降低轮胎脱圈的风险，同时轮辋内侧做了均匀的减重凹槽，在保证轮辋径向抗冲击强度满足GB/T 5334乘用车车轮性能要求的前提下，尽可能降低簧下质量，相比同尺寸铸造原厂轮毂，

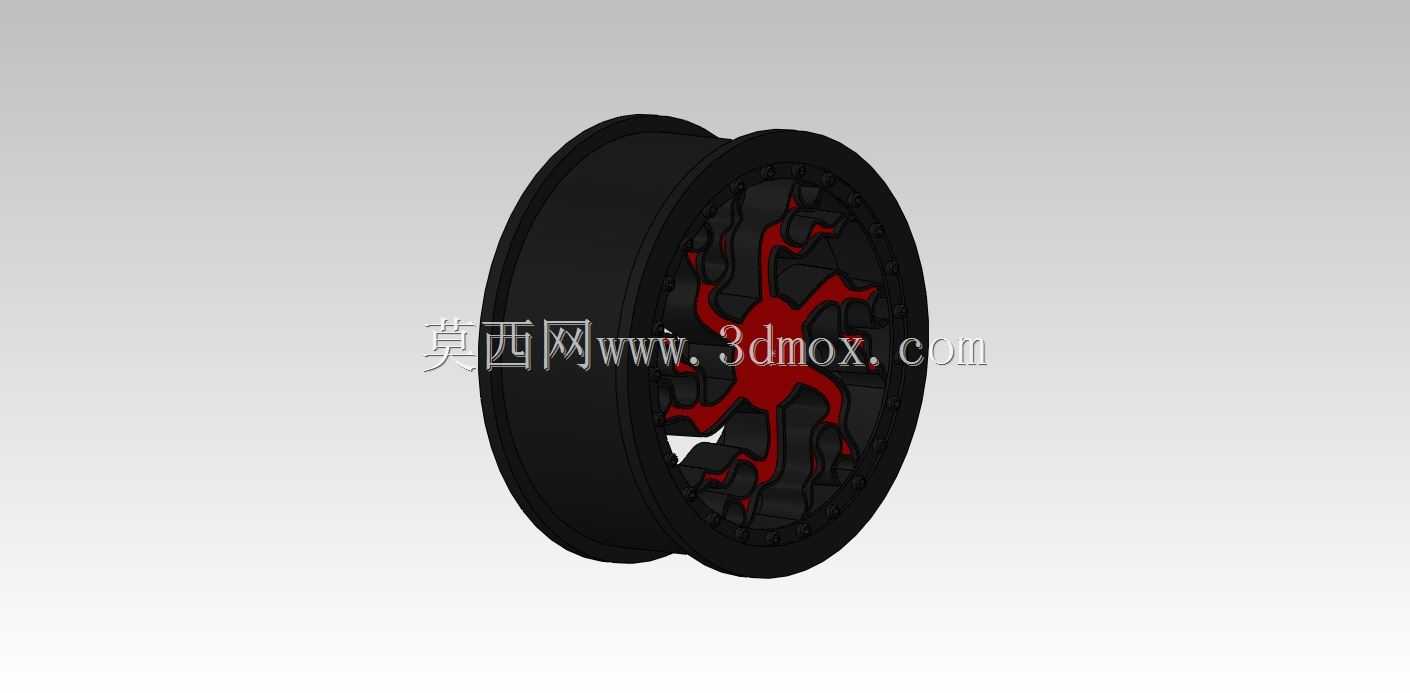

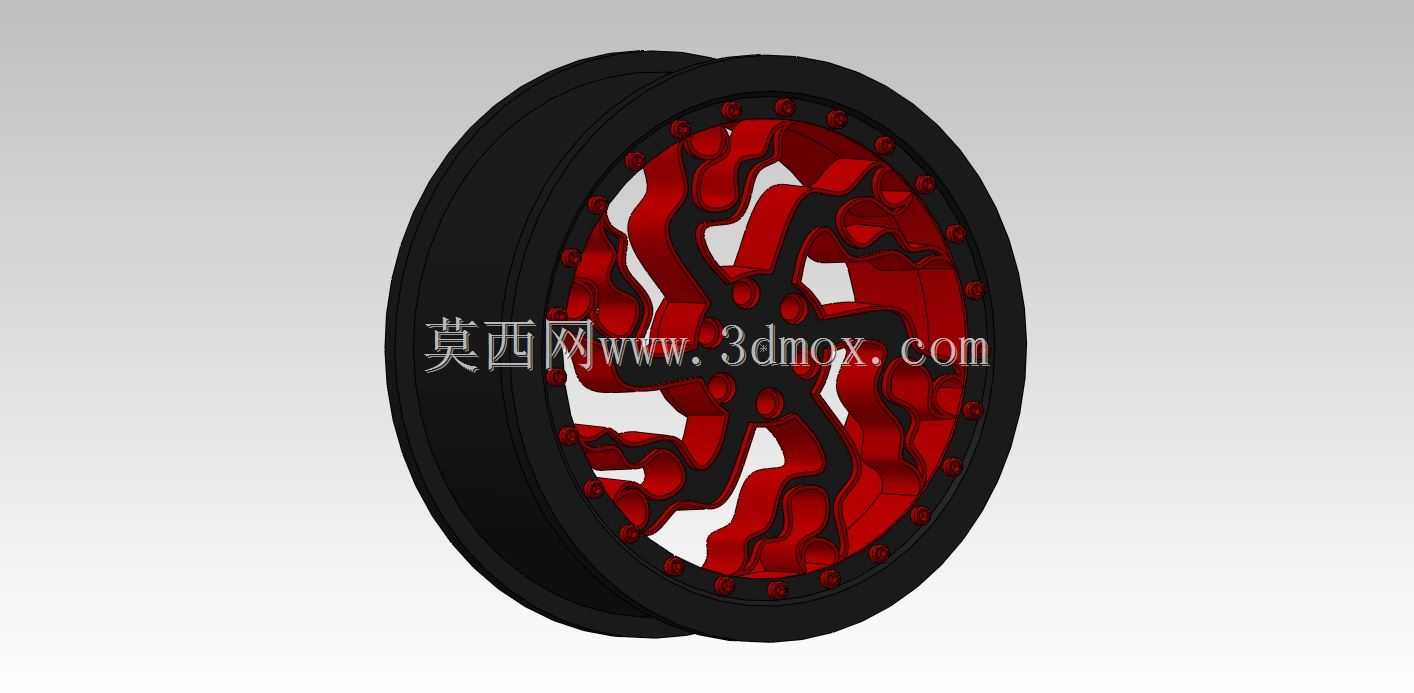

　　整体重量能降低12%左右，对于提升车辆起步响应、降低悬挂系统回弹负荷有实际作用。轮辐部分采用了不规则交错的立体造型，红黑双色的分色设计不是单纯的外观装饰，红色区域是轮辐的主受力筋位，筋位的截面采用了变厚度设计，靠近轮毂中心安装座的位置厚度达到18mm，向轮缘方向逐步收窄到8mm，这种渐变厚度的设计能够把路面传递过来的冲击载荷均匀分散到中心安装盘上，避免应力集中在轮辐根部造成疲劳断裂。每根轮辐的边缘都做了R3的圆角过渡，没有尖锐的直角结构，一方面是降低铸造或者锻造加工时的应力残留，另一方面也能减少车辆行驶时的轮辐风阻，在高速行驶时能够小幅降低乱流对车轮周边的气动干扰。中心安装盘的位置预留了常规气门嘴的安装孔位，孔位边缘做了密封凸台，

　　安装橡胶气门嘴或者金属气门嘴都能保证密封性能，不会出现高速行驶时气门嘴漏气的问题。安装盘的结合面做了0.2mm的平面度公差控制，和车辆轴头贴合的时候不会出现间隙，避免高速行驶时车轮抖动的问题，螺栓孔的位置做了沉头倒角，能够适配不同长度的轮毂螺栓，不会出现螺栓拧不到位或者顶到安装盘的情况。轮辋和轮辐的连接位置采用了整周连续焊接的结构（如果是两片式锻造版本则是螺栓紧固结构），连接位置的焊缝做了打磨平滑处理，不会出现应力集中点，在做13度冲击测试、弯曲疲劳测试的时候，连接位置的强度能够满足改装件的行业测试标准，不会出现开裂失效的问题。从实际使用场景来看，这款轮毂既能够满足日常城市道路通勤的强度需求，也能够适配偶尔的赛道日激烈驾驶场景，

　　轮辐之间的空隙预留了足够的刹车散热空间，能够容纳大四活塞的改装刹车卡钳，不需要加装垫片就可以避开卡钳本体，避免刹车热量堆积造成的制动热衰减。在设计建模过程中，首先是确定轮辋的标准轮廓曲线，严格参照轮胎安装的标准尺寸参数绘制轮辋的胎圈座位置，保证轮胎安装之后的贴合度，不会出现慢漏气的问题；之后根据选定的PCD参数、中心孔尺寸确定中心安装盘的基准位置，再围绕中心盘绘制轮辐的空间曲面，每根轮辐的曲面都做了拔模角度处理，不管是采用低压铸造还是锻造铣削的加工工艺，都能够顺利脱模或者走刀加工，不需要额外做后期的结构修正。建模时特意对轮辐的动平衡余量做了预留，整个轮毂的质量分布围绕中心旋转轴做了对称校验，初始的不平衡量控制在50g以内，后期做动平衡的时候不需要加太多平衡块就能达到装车要求。另外轮缘的位置预留了平衡块的安装槽，不管是粘贴式平衡块还是卡扣式平衡块都能够牢固固定，不会在高速旋转时被离心力甩出。针对改装用户常遇到的刮蹭问题，轮辐最外侧的突出量比轮缘低2mm，在路边侧方停车的时候，就算蹭到路牙石，首先接触的是轮辋边缘的保护凸台，不会刮花轮辐的外观面，降低后期的维护成本。整个轮毂的外形没有突出安装面以外的多余结构，装车之后不会超出车身翼子板的边界，不需要额外改动翼子板或者加装宽体套件，符合多数地区的车辆年检外观要求，用户不需要为了合规性额外做调整。
