管式桁架结构赛车底盘框架设计

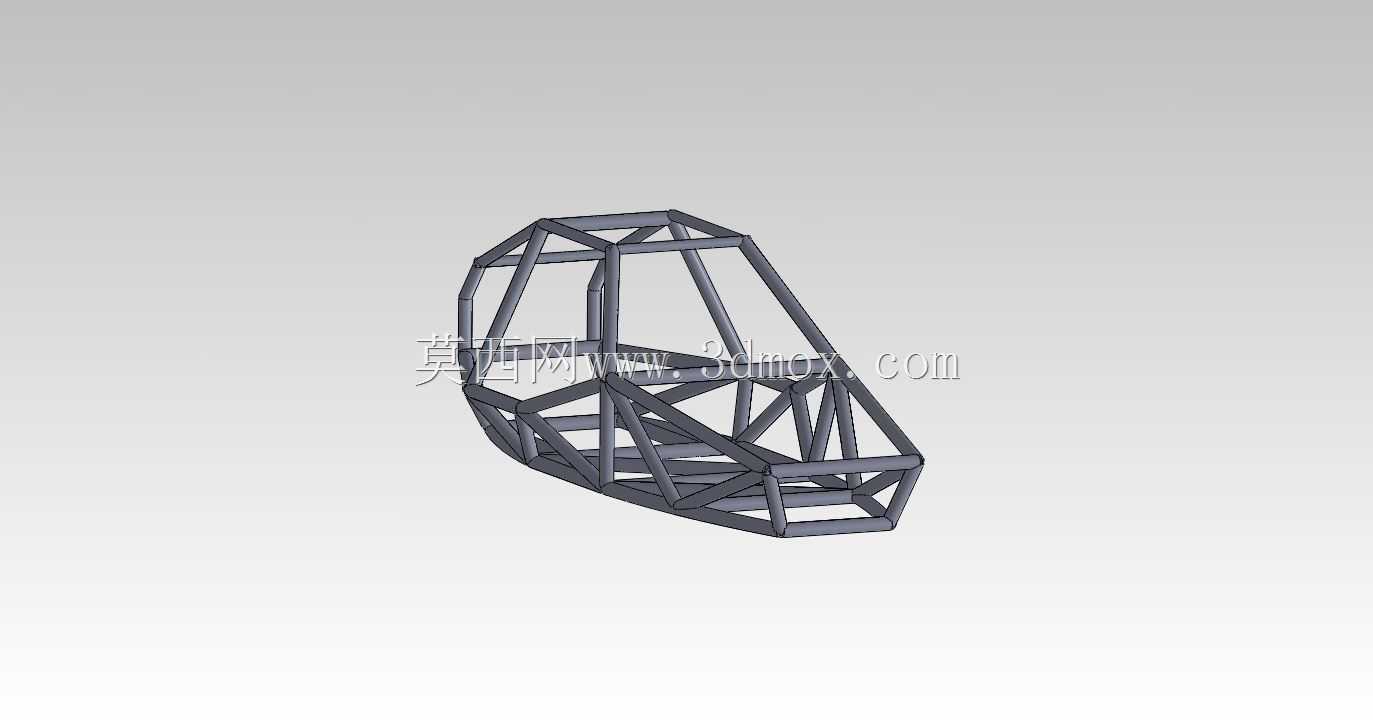

　　这套空间管式桁架底盘框架，主要面向小型单人竞速赛车、大学生方程式赛车以及自制改装越野卡丁车的开发场景，作为整车最核心的承载基体，所有动力总成、悬挂系统、转向机构、座椅安全装置以及外覆盖件都需要依托这个框架完成安装固定，其结构合理性直接决定整车的动态操控表现、碰撞安全冗余以及整车重量控制水平。从结构设计逻辑来看，整个框架全部采用等径薄壁金属管材通过空间三角拼接构成，没有采用传统冲压焊接的一体式钣金底盘结构，核心思路是利用三角形结构的几何不变性，在尽可能降低整体自重的前提下，获得更高的整体抗扭刚度与抗弯强度——这种设计思路在小批量定制赛车、非标特种作业小车的开发中十分常见，因为不需要开制大型冲压模具，仅通过管材切割、弯管、

　　定位焊接即可完成制作，试制成本低，迭代调整灵活，非常适合小批量定制或者单件改装的应用场景。在实际安装边界的设计上，框架前部预留了足够的碰撞溃缩区空间，管材的排布从最前端的缓冲结构向后逐步收拢抬升，形成前悬安装点的固定支座区域，这部分的管架节点位置严格匹配双叉臂前悬挂的上下摆臂安装坐标，预留了转向机、制动总泵以及散热系统的安装空间，不会出现后续装配时部件与框架干涉的问题。中部的驾驶舱区域是整个框架刚度最高的部分，两侧的侧边防撞管采用了双层斜向支撑结构，既可以满足侧面碰撞时的力传导要求，也为座椅安全带的固定点提供了足够强度的安装基座，驾驶舱内部的横向支撑管位置充分考虑了驾驶员的坐姿空间，腿部、

　　肩部以及头部的预留空间符合单人赛车的人机工程要求，不会出现坐姿受限、操作干涉的问题。框架后部的结构围绕动力总成的安装需求设计，管材排布形成了发动机、变速器的安装支撑环，同时预留了后悬挂、差速器以及排气系统的布置空间，后段的桁架结构向上延伸形成防滚架的主体部分，与驾驶舱的主框架直接连通焊接，不需要额外加装独立防滚结构，在车辆发生翻滚时可以直接将冲击力传导至整个底盘框架，避免驾驶舱变形挤压生存空间。从结构受力的角度考量，所有管材的连接节点都尽可能避免了单点集中受力的设计，每一根管材的端点都至少与另外两根不同方向的管材衔接，让行驶过程中产生的冲击载荷可以通过多路径快速分散到整个框架上，避免局部应力集中导致的管材开裂或者焊缝失效。

　　在外形尺寸的控制上，整个框架的宽度控制在常规小型赛车的轮距适配范围内，长度方向的前后悬比例匹配50:50的整车配重需求，最低点的离地间隙预留了足够的悬挂跳动空间，不会在车辆极限侧倾或者颠簸行驶时出现底盘剐蹭地面的问题。不同于量产乘用车的承载式车身设计，这种管式桁架底盘没有冗余的钣金覆盖结构，所有管材都直接参与承载，在同等刚度水平下，整体重量比传统钣金底盘降低40%以上，对于追求动力重量比的竞速类车辆来说，这种结构优势十分明显。在实际试制过程中，这套框架的管材接口都做了相贯线适配设计，焊接时不需要额外打磨填补接口缝隙，既可以降低焊接工作量，也能保证焊缝的连接强度，所有安装点的位置都预留了标准件安装的平面支座，不需要后期在管材上额外焊接支架，减少了装配时的定位误差。对于从事小型赛车开发、非标作业车辆改装的结构设计人员来说，这套框架的结构排布可以直接作为设计参考，根据实际选用的动力参数、悬挂形式以及赛事规则要求，对局部管材的管径、壁厚以及支撑角度做针对性调整，即可快速衍生出适配不同使用需求的底盘结构，大幅缩短前期方案设计的周期，避免从零开始搭建框架时容易出现的刚度不足、空间干涉、安装点错位等常见问题。
