五辐镂空带散热孔汽车轮毂结构设计

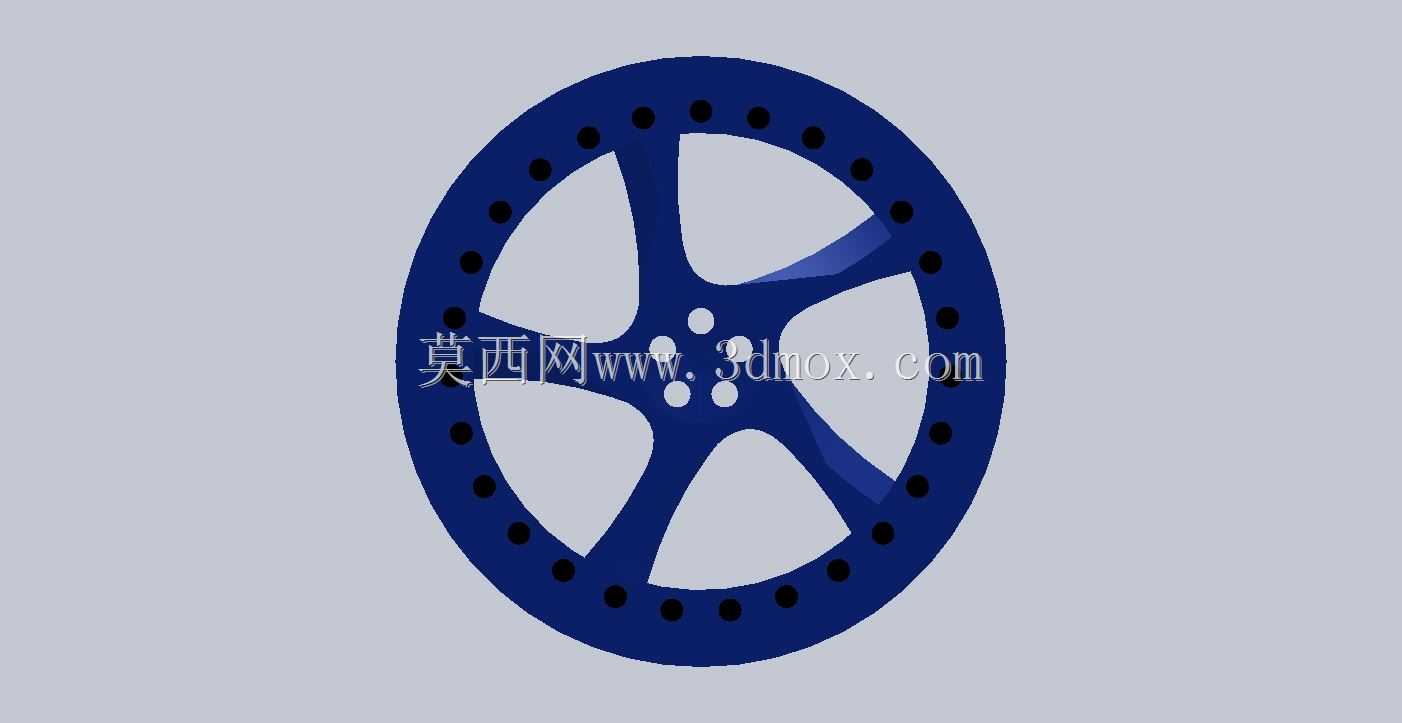

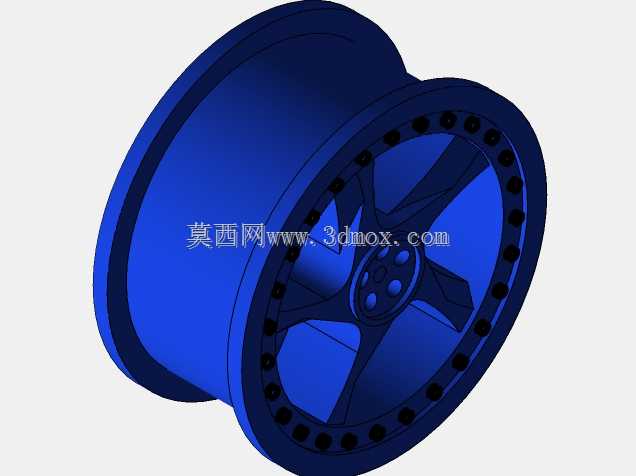

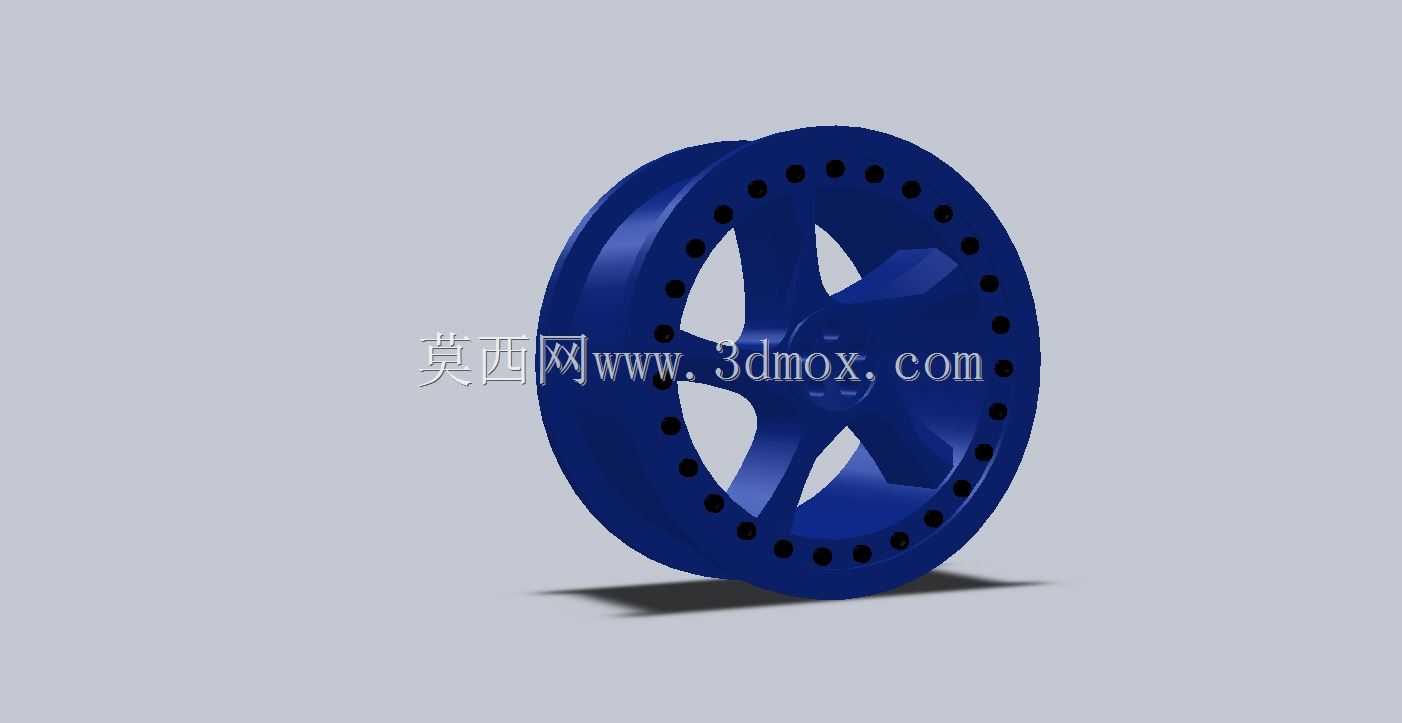

　　在乘用车辆行走系统的结构设计环节，轮毂作为连接车桥轴头与轮胎的核心承载部件，其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现。这款五辐结构的轮毂设计，首先从承载路径的优化入手，将轴头安装座作为载荷输入起点，五根等角度分布的轮辐作为主要传力结构，每根轮辐采用变截面过渡设计，靠近轴头位置的截面厚度更大，能够有效承接制动系统传递来的扭矩以及路面颠簸带来的冲击载荷，向轮辋方向逐渐收窄的截面，在保证结构强度的前提下尽可能削减非必要的材料堆积，实现轻量化目标。轮辋外圈沿周向均匀排布的圆形通孔，并非单纯的装饰性设计，这类开孔首先能够降低轮毂整体的转动惯量，对于提升车辆加速响应、减少制动系统负载有实际作用，

　　同时在车辆连续制动工况下，开孔能够引导气流穿过轮辋区域，带走制动盘与制动片摩擦产生的热量，避免制动系统因温度过高出现热衰减，提升连续制动的可靠性。从安装边界来看，轴头位置采用五孔安装布局，安装孔的节圆直径、中心定位孔的尺寸公差都需要与对应车型的转向节轴头严格匹配，中心孔承担主要的定位作用，保证轮毂旋转时的同轴度，避免高速行驶出现方向盘抖动的问题，安装孔位的接触面设计有平整的贴合面，能够保证轮毂螺栓压紧后受力均匀，不会出现局部应力集中导致的轮辐根部开裂问题。轮辋的胎圈座位置采用标准的倾斜角度设计，能够与轮胎的胎圈紧密贴合，保证充气后的密封性能，同时轮缘位置的凸起结构能够在轮胎受到侧向力时，避免胎圈从轮辋上脱出，

　　提升车辆过弯时的轮胎固定可靠性。在实际的建模过程中，轮辐与轮辋的连接位置全部采用大圆角过渡处理，避免直角结构带来的应力集中问题，这类位置在车辆经过坑洼路面时会承受较大的交变载荷，圆角过渡能够有效分散应力流，提升轮毂的疲劳寿命。周向的散热开孔在排布时避开了轮辐与轮辋的连接受力区，所有开孔都位于轮辋的非主要承载环带上，不会因为开孔削弱轮辋的整体结构强度，开孔边缘同样做了倒角处理，避免应力集中在开孔边缘产生裂纹。这类轮毂结构主要适配紧凑型乘用车辆，在日常城市道路行驶场景下，既能够满足承载需求，轻量化的设计也能在一定程度上降低整车能耗，镂空的五辐结构也便于日常使用中清理制动粉尘，同时散热气流的引导设计，

　　对于山区多弯路段需要频繁制动的使用场景也有更好的适配性。设计过程中需要重点关注轮辐的刚度匹配，刚度过高的轮毂会将路面冲击直接传递到悬架系统，降低乘坐舒适性，刚度过低则会在高速过弯时出现轮辐变形量过大，影响轮胎接地面积，降低抓地表现，这款设计通过反复调整轮辐的截面厚度与过渡弧度，在刚度与韧性之间找到平衡，既能够保证操控响应的直接性，也能过滤掉一部分路面的细碎振动。轮辋的宽度尺寸需要匹配对应规格的轮胎，保证轮胎安装后胎侧的变形量在合理范围内，避免轮胎出现异常磨损。
