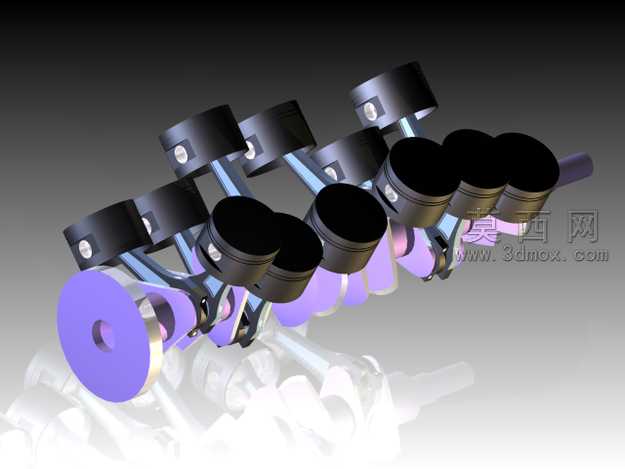

内燃机曲柄连杆活塞组合结构三维设计

本作品为内燃机核心动力传递组件的三维建模成果，完整还原了活塞、连杆、曲柄三个核心部件的装配关系与结构细节，建模过程严格遵循机械设计的尺寸规范与装配逻辑，确保各部件的配合精度符合实际工程应用要求。建模阶段首先从活塞部件入手，精准绘制活塞的圆柱主体轮廓，还原活塞销座的同轴度结构、活塞环槽的分层卡位设计，对活塞顶部的燃烧室适配曲面做了平滑过渡处理，保证曲面曲率连续无破面，同时细化了活塞内部的减重腔体结构，在不影响结构强度的前提下还原真实部件的轻量化设计思路。随后开展连杆部件的建模，依据曲柄与活塞的中心距确定连杆的整体长度，绘制连杆杆身的工字型截面轮廓，该截面设计可在保证抗弯抗扭强度的同时降低部件自重，建模过程中精准处理连杆大小头的同轴度公差，小头端的活塞销配合孔、大头端的曲柄销配合孔均做了高精度的圆柱面拟合，同时还原了连杆大头的分体式连接结构、螺栓定位孔的细节特征，确保连杆与两端部件的装配契合度。之后完成曲柄部件的建模，还原曲柄销、曲柄臂、平衡重的一体化结构，对平衡重的扇形轮廓做了质量分布适配设计，保证组件运转时的动平衡性能，细化了曲柄轴端的定位轴径、键槽结构，还原真实曲轴输出端的连接特征。装配阶段严格按照实际机械装配顺序完成组件配合，活塞销与活塞销座、连杆小头采用过渡配合约束，连杆大头与曲柄销采用转动副约束，完整还原组件的运动自由度，可直观演示活塞往复直线运动通过连杆转化为曲柄旋转运动的动力传递过程。材质渲染阶段为不同部件匹配了对应的工程材质，活塞部分采用高硅铝合金材质参数，还原其轻质耐磨的材质特性，表面做了细微的磨砂纹理处理；连杆与曲柄采用调质合金钢材质参数，还原金属部件的哑光金属质感，对配合面做了高光处理以区分加工面与非加工面；整体渲染采用柔和的工业展示光源，清晰呈现各部件的结构轮廓与装配关系，无过曝或暗部细节丢失问题。整个建模过程兼顾了结构准确性与展示直观性，既还原了真实动力组件的工程设计细节，也清晰展现了曲柄连杆机构的运动转化原理，可用于机械原理教学演示、内燃机结构认知以及相关动力组件的设计参考。
