车削凸轮学习用阶梯轴类实训工件

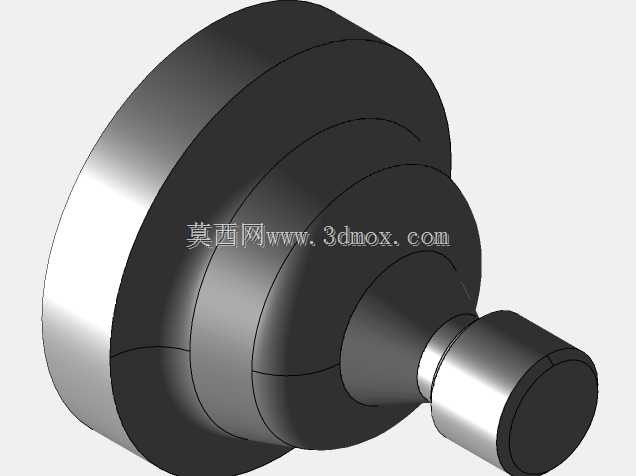

　　在职业院校机加工实训、企业新入职车工技能考核场景中，这类带多段阶梯与锥面过渡的轴类工件是车削技能训练的核心载体，其结构设计完全贴合从基础外圆车削到成型面加工的技能进阶路径，能让操作者在单次装夹中完成多工序加工练习，减少实训过程中的换件装夹耗时，提升技能训练的连贯性。工件整体采用同轴回转体结构，大端为三段直径递减的圆盘结构，相邻圆盘间通过直角台阶过渡，每段台阶的端面与外圆垂直度、同轴度公差均设置在实训考核的常规精度区间内，可用于练习外圆车刀的走刀控制、端面车削的平整度把控，以及台阶长度的尺寸测量技能，操作者可通过千分尺、游标卡尺对各段外圆直径、台阶长度进行测量校验，掌握尺寸公差的控制方法。大端与小端夹持轴之间设置了锥面过渡段，

　　该段锥度符合常规车削锥面的加工练习参数，可用于练习转动小滑板法车削锥面的操作技巧，掌握锥度校验、锥面配合精度调整的相关技能，锥面与相邻轴段的衔接处做了微小的退刀槽设计，避免车削过程中刀具与工件台阶发生碰撞，同时也能让操作者练习窄槽的车削加工方法，掌握切槽刀的对刀、走刀速度控制要点。小端为等直径圆柱轴段，是工件装夹在车床卡盘上的定位基准，该轴段的圆柱度、表面粗糙度要求匹配实训考核的基础精度要求，可让操作者练习工件装夹时的找正方法，掌握卡盘夹紧力的控制技巧，避免装夹变形导致的加工精度偏差。工件大端的外轮廓设置了符合凸轮轮廓特征的曲面过渡结构，并非标准正圆回转面，该结构是车削成型面训练的核心部分，操作者可通过双手控制法、

　　靠模法完成该曲面的车削加工，练习曲面轮廓的走刀轨迹控制，掌握曲面轮廓度的检测方法，理解凸轮类零件的轮廓加工原理，为后续实际生产中加工凸轮类非标零件打下技能基础。从安装边界来看，小端夹持轴的直径适配普通卧式车床的三爪自定心卡盘装夹范围，工件整体悬伸长度经过合理设计，车削过程中不会因悬伸过长产生振纹，无需额外使用尾座顶尖支撑即可完成全工序加工，适配实训车间常规车床的加工参数范围，不需要特殊工装夹具即可完成装夹定位。在实际实训教学中，这类工件可根据训练需求调整各段尺寸参数，从初级的外圆、端面车削练习，到中级的锥面、窄槽加工，再到高级的成型曲面车削，都能通过该类工件的结构变体实现训练目标，帮助操作者逐步掌握车床操作的核心技能，

　　理解回转体零件加工的工艺逻辑，建立从图纸识读、工艺编制到加工实操、精度检测的完整加工思维，同时工件的结构完全采用车削加工可实现的几何特征，没有超出普通车床加工能力的结构设计，避免实训过程中出现无法加工的结构，保障技能训练的可落地性。
