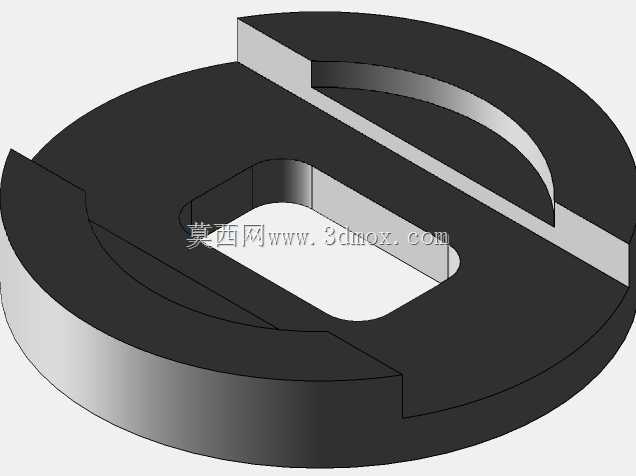

带异形开孔圆盘形二维铣削基准工装

　　在精密铣削加工的工序链路里，这类带异形开孔的圆盘形基准件，是二维轮廓铣削工位上用来统一装夹定位基准的核心工装，常应用在小型传感器壳体、精密仪表端盖类零件的批量铣削工序中，解决多批次加工时工件坐标系偏移、重复定位精度不足的问题。从实际使用场景来看，这类基准件一般安装在立式加工中心的T型槽工作台上，或者专用铣削工装的基板上，作为工件装夹的定位参照，也可直接作为小型零件铣削时的承托定位座，当加工带腰型孔、异形缺口的薄型圆盘类零件时，能通过自身的轮廓基准快速完成工件找正，减少打表找正的辅助时间，提升小批量零件的加工效率。

　　从功能特性上看，零件主体为圆盘式结构，自身的外圆面可作为径向定位的基准面，经过精铣加工后外圆圆柱度控制在0.02mm以内，能够适配三爪卡盘或者专用抱具的装夹需求，不需要额外加工工艺夹头。零件上开设的异形贯通槽，并非减重结构，而是对应被加工零件的轮廓避让槽，当铣刀加工工件的腰型内轮廓时，铣刀可以贯穿工件进入该避让槽内，不会铣伤下方的工装基准面，同时槽体的侧壁经过精修后，也可作为工件内轮廓定位的靠模基准，对于轮廓度要求在0.05mm以内的小型零件，直接靠紧槽壁即可完成定位，不需要额外设置定位销。零件上的半环形台阶结构，是为了适配带凸缘的工件装夹设计，台阶的深度与工件凸缘的厚度匹配，装夹时工件凸缘嵌入台阶内，能够限制工件的轴向窜动，在铣削侧面轮廓时避免工件受铣削力偏移。

　　从设计思路层面，这类基准件的设计完全围绕二维铣削的工艺需求展开，没有多余的结构特征：整体采用圆盘式对称布局，是为了降低高速铣削时的动不平衡量，当工装随工作台做进给运动时，对称结构不会产生额外的偏载力矩，减少机床导轨的不均匀磨损。所有的定位基准面都设计在同一装夹工序内可加工完成的位置，避免二次装夹带来的形位公差累积，外圆面、上端面、台阶面、槽体侧壁的精加工都安排在一次装夹中完成，保证各基准面之间的垂直度、平行度满足定位要求。零件的厚度设计充分考虑了铣削加工的吃刀深度，整体厚度预留了足够的刚性余量，即使在满刀铣削的切削力作用下，也不会发生形变，基准面的平面度能够长期保持在0.01mm以内，不需要频繁修磨。

　　关于外形尺寸与安装边界，这类基准件的外圆直径一般适配常用的小型机用虎钳或者三爪卡盘的装夹范围，直径控制在100mm到160mm区间，能够直接装夹在常规小型加工中心的工作台面上，不需要额外加装过渡连接板。零件底部为全平面设计，没有突出的安装结构，直接贴合工作台面即可，安装时只需要用压板压住零件边缘的工艺压边位置，不会破坏上端的定位基准面。异形槽的位置距离外圆边缘预留了至少15mm的实体宽度，保证装夹压板的压紧力作用下，槽体不会发生变形，同时槽体的转角位置都设计了与铣刀直径匹配的圆角，避免加工时出现清根不到位的问题，也减少应力集中，延长工装的使用寿命。半环形台阶的宽度根据常见工件的凸缘尺寸设计，覆盖多数小型仪表类、传感器类零件的凸缘尺寸范围，通用性较强，不需要针对单一零件单独制作基准工装，能够降低小批量加工的工装制作成本。在实际使用中，这类基准件还可以配合寻边器快速完成工件坐标系的设定，只需要一次找正基准件的外圆和槽体位置，后续装夹同类型工件时不需要重新打表，能够将单批次零件的装夹辅助时间缩短60%以上，尤其适合多品种小批量的精密零件铣削加工场景。
