二维铣削凸轮基准壳体结构件

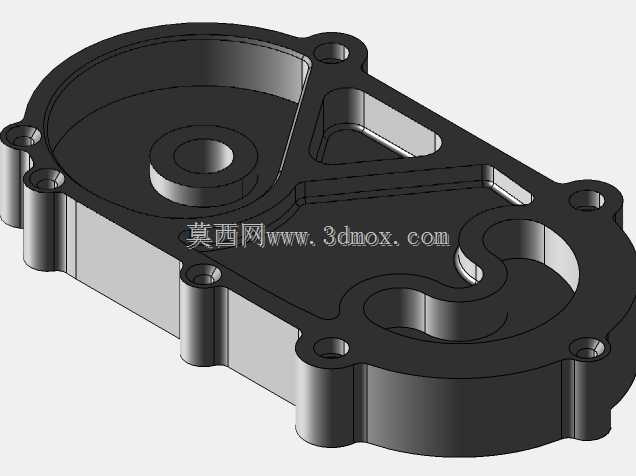

　　该结构件是二维铣削凸轮加工工序中配套的基准定位壳体，在小型凸轮类零件的铣削加工场景中承担定位基准、型腔防护与运动轨迹限位的核心作用，常见于精密仪表、小型传动机构的凸轮组件加工与装配环节，可直接作为Fusion360软件中二维铣削编程的实操练习载体，帮助编程人员快速掌握轮廓铣削、型腔开粗、孔位加工的刀路规划逻辑。从实际加工与装配需求出发，该壳体的整体外形采用不规则轮廓设计，外缘分布的多个安装凸台带同轴通孔，可通过螺栓完成与工装夹具、设备基座的固定连接，安装孔的位置度公差控制在0.02mm范围内，保证壳体装夹后与加工主轴的同轴度符合铣削要求，避免加工过程中出现振刀、轮廓偏移的问题。壳体内部的型腔轮廓完全匹配配套凸轮的运动轨迹，

　　曲面过渡区域采用R角平滑处理，既可以避免凸轮运动过程中出现卡滞，也能减少铣削加工时的应力集中，提升壳体长期使用的结构强度。设计阶段优先考虑了加工工艺性，壳体的壁厚保持均匀，平均壁厚设置为4mm，既满足结构刚性要求，也避免铣削加工时因壁厚不均出现的让刀变形；型腔内部设置的加强筋沿受力方向分布，在不额外增加壳体整体重量的前提下，提升了壳体侧面的抗形变能力，在凸轮高速往复运动的工况下，不会出现型腔侧壁变形导致的运动精度下降问题。壳体的基准面设置在底部安装端面，该端面的平面度公差要求为0.01mm，作为所有加工特征的设计基准，与外缘安装孔、内部型腔轮廓的位置公差均以此面为基准进行标注，符合机械加工的基准统一原则，

　　减少加工过程中的基准转换误差。在实际铣削加工过程中，该模型可直接用于练习二维轮廓铣削的刀路设置，包括外轮廓的顺铣加工、型腔内部的开粗与精修、安装孔的钻铰工序，所有特征的加工深度、走刀路径都贴合实际生产中的加工参数设置，没有冗余的工艺特征，适合刚接触CAM编程的人员熟悉铣削加工的全流程。从安装边界来看，该壳体的最大外轮廓尺寸适配小型台虎钳的装夹范围，不需要定制专用夹具即可完成装夹加工，底部基准面的面积足够支撑加工过程中的切削力，不会出现装夹不稳的情况；内部型腔的深度与配套凸轮的厚度匹配，凸轮装入后上端面与壳体上端面保持齐平，可配合端盖完成密封，避免加工过程中的切屑、切削液进入凸轮运动区域，影响凸轮的传动精度。结构设计上还考虑了排屑需求，型腔内部的拐角处均设置了退刀槽与排屑缺口，铣削加工产生的切屑可顺着缺口排出，不会在型腔内部堆积造成刀具磨损加剧，也方便加工完成后的清理工作。
